Masinate ühendusskeem korteris pärast arvestit

Masina paigaldamise protsess arvestile või jaotuspaneelile ei tekita reeglina raskusi ja võtab veidi aega. Peaasi on kõik voolu juhtivad juhtmed õigesti ühendada, vastasel juhul läheb seade üsna kiiresti üles. Ühendamisel tekkivate probleemide vältimiseks on soovitatav esmalt tutvuda elektriseadme tööpõhimõtte ja ühendusskeemiga, samuti valmistada ette kõik vajalikud seadmed.

Kaitselülitite tüübid

Elektrilisi kaitselüliteid on 3 tüüpi. Nad on võimelised töötama erineva suurusega koormustega ja erinevad üksteisest oma disainiomaduste poolest.

• Õhk elektrimasinad. Need elektriseadmed võivad olla varustatud 3-4 poolusega ja taluvad koguvoolu kuni 6,3 kA. Paigaldatud suure võimsusega paigaldistega elektriahelatesse.
• Valatud lülitid, mis on ette nähtud töötama tööstusvõrkudes voolutugevusega kuni 1 kA. Need on valmistatud valatud ümbrises, mistõttu nad said oma nime.
• Modulaarseid AV-seadmeid kasutatakse majapidamisvõrkudes, kus voolavad väikesed voolud. Reeglina on neil 1-2 posti ja laius on 1,75 cm kordne.

On ka teist tüüpi kaitselüliteid, mida nimetatakse diferentsiaaliks. Nende erinevus analoogidest seisneb selles, et seade on lisaks varustatud RCD-ga.

Automaatsete masinate lahutamatuks osaks on väljalasked. Need on vajalikud selle ahela katkestamiseks, kui elektrivõrgu parameetrite lubatud väärtused ületatakse, peatades elektrivarustuse. Vallandusi on kahte tüüpi – termiline ja elektromagnetiline. Esimesel juhul töötavad masinad peaaegu kohe, samal ajal kui viimane võtab veidi aega.

Ohutuslülitite tööpõhimõte

Reeglina lülitatakse masinad välja käsitsi (kaugjuhtimisega või ajamiga) ja tööreeglite rikkumise korral automaatselt. Töörežiimi rikkumine tähendab pinge vähenemist või suurenemist kriitilise tasemeni, liigvoolude teket. Iga masin on varustatud maksimaalse pingevabastiga ja mõned minimaalse pingevabastusega.

Sõltuvalt funktsionaalsusest jagunevad kaitselülitid pöördvõimsuse, pinge alandamise ja maksimaalse voolu voolukaitselülititeks.

Liigvoolukaitselülitid on vajalikud elektriahela automaatseks avamiseks, kui selles tekivad kehtestatud piirides ülekoormused, aga ka lühisvoolud. Need asendavad kaitsme ja lüliti, mis pakub selektiivset kaitset ebatavaliste või hädaolukordade korral.

Kui töökeskkond erineb tavapärasest, näiteks kõrge õhuniiskus, tuleb elektrikonstruktsioonid lisaks paigutada spetsiaalsetesse kemikaali- või tolmu-niiskuskindla konstruktsiooniga kappidesse või kastidesse.

Kuidas masinat ühendada

Algses asendis on jaotuspaneel, kuhu paigaldatakse kõik elektritooted ja juhtmed - tarbijalt sissetulevad ja väljuvad.

Elektrikud on välja töötanud üldise algoritmi kahepooluselise kaitselüliti ühendamiseks jaotuspaneelil:

1. Korteri või maja elektrivarustus on välja lülitatud. Pinge puudumist saate kontrollida spetsiaalse varustuse - multimeetri või indikaatorkruvikeeraja - abil.
2. Kaitselüliti paigaldatakse spetsiaalsele kinnitussiinile ja fikseeritakse kindlalt riividega. Paigaldamisel ei pea kasutama DIN-liistu, kuid see muudab protsessi keerulisemaks.
3. Sissetulevate ja väljuvate juhtivate kaablite südamikud eemaldatakse ligikaudu 8-10 mm ulatuses.
4. Sisendnull ja faas sisestatakse kahte ülemisse klemmi.
5. Väljuv null ja faas sisestatakse vastavalt kahte alumisse auku.
6. Pärast ühendamist peate hoolikalt kontrollima kinnituse usaldusväärsust. Selleks võtke juht ettevaatlikult ja liigutage seda eri suundades. Kui südamik avast välja ei libise, on ühendus kindel. Kui see siiski välja hüppab, peate kruvi rohkem pingutama.
7. Kõikide elektripaigaldustööde lõpetamisel antakse võrku pinge ja kontrollitakse elektrikonstruktsiooni funktsionaalsust.

Kui järgite rangelt samm-sammult installimise algoritmi, ei tohiks raskusi tekkida.

Masinate ühendusskeem korteris pärast arvestit

Kaitselüliti tuleb arvestiga ühendada kohe pärast seda. Arvestist väljuv faasijuhe on ühendatud kaitselülitiga. Nulltraati pole vaja masinasse sisestada, see on ühendatud jaotuspaneelis oleva spetsiaalse plokiga, mida tinglikult nimetatakse neutraalseks. Kaitselüliti toimib samasuguse elektrilise kaitseseadmena kui lülitusseade.

Masina ühendamine paneeliga

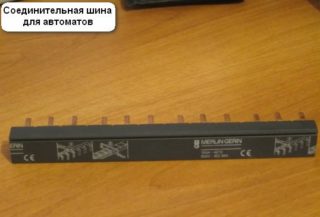

Masina elektrikilbi ühendamise skeem võib tunduda keeruline. Paneeli automaatsed lülitid peavad olema ühendatud spetsiaalse väljalülitusega, mis läheb kõikidele faasikoormustele. Samuti lülitatakse selle paneeli sisendmasinast kõik väljaminevad masinad, mis on ahelasse paralleelselt paigaldatud. Sisendkaitselüliti faasijuhe on ühendatud ülemiste kontaktidega (aukudega).

Sel juhul on oluline järgida selektiivsuse reeglit, mille kohaselt jaotuskilbis kasutatakse rohkem kui ühte kaitsesüsteemi, sellest järeldub, et ülesvoolu kaitselüliti peab olema nimiväljalülitusvoolus suurem, vastupidiselt allavoolule. üks. Nullsisendjuhe tuleb ilma katkestusteta lülitada spetsiaalsesse plokki, millega jaotuspaneel on varustatud. Seda nimetatakse plokiks 0. Sellega on ühendatud ka väljuvad kaablid ja nulljuhtmed koormustele.

Üsna sageli on kaabel varustatud kolmekordse maandusjuhiga. Sel juhul on ette nähtud spetsiaalne täiendav maandusplokk. Sellega on vaja ühendada kõik mullasooned, mis ulatuvad kaablitest ja väljuvatest juhtmetest.

Vale ühenduse tagajärjed

Kui ühendate masina valesti, võib see põhjustada seadme kiire rikke ja lühise, mis võib põhjustada tulekahju. Ebameeldivate tagajärgede võimaluse välistamiseks on soovitatav tutvuda masina ühendamisel levinumate vigadega:

• Toitejuhe sisestatakse altpoolt. Vastavalt PUE reeglitele pole see paigaldusvõimalus keelatud, kuid elektrikud soovitavad ohutuse ja kvaliteetse töö tagamiseks paigaldada fikseeritud kontakti ülalt.
• Kontaktid on kinnituskruviga liiga kokku surutud. Seda ei tohiks lubada, vastasel juhul võib kahjustuda isolatsioonikihi terviklikkus ja kaabli voolu juhtiv südamik, samuti võib deformeeruda korpus ise.
• Valesti ühendatud juhtmed. Ühendamisel on oluline järgida ranget vastavust: faas on ühendatud faasi alla ja null nulli alla (eeldusel, et kasutatakse kahepooluselist lülitit).

• Mõned elektrikud paigaldavad raha säästmiseks ühe kahepooluselise kaitselüliti asemel kaks ühepooluselist kaitselülitit korraga. See on keelatud, kuna faas ja null tuleb korraga lahti ühendada.
• Südamike kinnitamisel ei satu istmesse mitte paljad kontaktid, vaid isoleermaterjal. Enne ühendamist tuleb juhet puhastada nii palju, kui seda nõuab mudeliga kaasas olev dokumentatsioon. Kui vajutate isolatsiooni kruviga alla, siis kontakt nõrgeneb ja südamik kuumeneb. See võib tulevikus põhjustada seadme rikke ja tulekahju.
• Vale automaatse seadme valik. On täiesti võimalik, et see on mõeldud väiksema võimsusega, kui see tegelikult on.

Kaitselüliti arvutamisel ümardatakse saadud väärtused alati ülespoole.

Automaatsed lülitid on asendamatu asi kaasaegses korteris ja majas, mis on varustatud suure hulga kallite kodumasinate ja elektriseadmetega. Soovitatav on neid osta suurtest kauplusekettidest või usaldusväärsete ja väljakujunenud tootjate ametlikest esindajatest. Ostmisel on oluline jälgida, et kogu nõutav saatedokumentatsioon oleks olemas.
