Ajarelee ühendamine: tsükliline, mehaaniline ja elektrooniline

Seal on palju elektriseadmeid ja tööstusseadmete näidiseid, mida iseloomustab vahelduv töötsükkel. Need lülituvad sisse teatud ajaks, pärast mida on vaja neist elektripinge eemaldada. Omaniku tähelepanu peab allikaga ühendatud tooteid jälgides pidevalt häirima. Kaasaegsed ajareleed saavad seda funktsiooni täita, võimaldades teil pärast kindlaksmääratud ajaperioodi (nn viivitus) automaatselt võrgust lahti ühendada. Kasutaja saab selle seadistada, arvutades eelnevalt välja soovitud hetke tarbija väljalülitamiseks.

Mis on ajarelee

Ajarelee on ette nähtud toite välja-/sisselülitamiseks teatud ajavahemike järel

Ajarelee on elektromehaaniline (elektrooniline) seade, mille põhieesmärk on koormuse automaatne väljalülitamine teatud viivitusega.Selle klassi seadmeid kasutatakse laialdaselt tööstusrajatiste elektrivõrkudes, mis võimaldab neil oma töörežiime juhtida ilma inimese abita. Lisaks kasutatakse igapäevaelus ajareleed, mis tagavad 220 V pinge õigeaegse eemaldamise nende kaudu ühendatud seadmetest. Kasutada saab järgmisi koormusi:

  • mis tahes tüüpi majapidamisvalgustid;
  • kliimaseadmete näidised;
  • ventilatsioonisüsteemid ja muud seadmed.

Kaasaegsete seadmete kasutamine viiteajaga võib oluliselt vähendada energiatarbimist ja muuta tavainimese elu lihtsamaks.

Esimesed näidised – nende seadmete mehaanilised prototüübid – töötati välja 19. sajandi keskel. Nad kontrollisid tol ajal arenevate telegraafi sideliinide sisse- ja väljalülitamist. Sellest ajast alates on neid tooteid oluliselt täiustatud, nende funktsionaalsus on oluliselt suurenenud. Samal ajal jääb selliste seadmete tööpõhimõte samaks: teatud aja möödudes aktiveeritakse täiturmehhanism, mille järel toitepinge eemaldatakse automaatselt koormusest või antakse sellele. Tööstusseadmete juhtimissüsteemides toimub juhitavate ahelate lülitamine kindla algoritmi järgi, mis on määratud elektrooniliste releede programmeerimisega.

Tööalgoritmid, funktsionaaldiagrammid, sümbolid

Kahe kanaliga ajarelee funktsionaalne skeem

Kaasaegsed programmeeritavad seadmed pakuvad keerukat tööalgoritmi, mis hõlmab ajalisi pause ja tsükliliselt korduvaid intervalle. Ajareleede jaoks on järgmised tööskeemid:

  • lihtne sisselülitamise viivitus;
  • pärast toite sisselülitamist ühendatakse koormus, kuid pärast programmi määratud aja möödumist eemaldatakse sellest pinge;
  • sama, mis eelmisel juhul, kuid väljalülitamine toimub teatud viivitusega.

Teine skeem eeldab seadme keerukamat tsüklilist töörežiimi. Selle mõistmiseks peaksite selgitama koormuse sisse- ja väljalülitamise protseduuri. See näeb välja selline:

  1. Pärast tarnimist saabub toit ettenähtud viisil alles teatud aja möödudes.
  2. Liin jääb võrguga ühendatuks etteantud ajavahemikuks.
  3. Toite sisselülitamisel toimub väljalülitus ja paus, mis on võrdne selle kestusega.
  4. Koormus ühendatakse uuesti sama kaua kui esimesel korral.
  5. Nende toimingute jada jätkub, kuni toitepinge on täielikult eemaldatud.

Ajarelee käitamise algoritmide ja selle rakenduse funktsioonide uurimisel peate tutvuma seadme ühe kõige olulisema omadusega, mis on esitatud funktsionaalse diagrammi kujul.

Käivitusskeemid

Ajarelee tööskeemid

See omadus viitab graafilistele diagrammidele, mis kirjeldavad ajarelee olekut erinevatel aegadel. Nendega tutvudes esitatakse kogu lülitusprotsess visuaalsel kujul.

Diagrammidel on eriti selgelt eristatav protsesside tsüklilisus, mida täheldatakse, kui seadmed töötavad keeruka algoritmi järgi. Neil märgitud ajaintervallid määrab tavaliselt kasutaja ise. Teisalt on teada näiteid seadmetest, mille puhul ei saa koormuse lahti- ja ühendamise momente reguleerida. Fikseeritud parameetrina on need tavaliselt märgitud tootepassi.Enamasti on need tööstusrajatiste kaitseahelatesse paigaldatud eriotstarbelised ajastusseadmed.

Iga individuaalne ajarelee näidis pakub mitut tööalgoritmi, mis valitakse kasutaja äranägemisel. Funktsionaalskeemide välimus on näidatud toote korpusel, kus saate tutvuda ka selle kontaktide asukohaga.

Kontaktide tähistused diagrammidel

Kontaktide graafiline tähistamine

Ajarelee valimisel on oluline õppida mõistma mitte ainult funktsionaalseid tööskeeme, vaid ka selle töökontaktide paigutust. Nende hulgas paistavad silma järgmist tüüpi kontaktrühmad:

  • üks neist on mittetöötavas asendis alati avatud;
  • teine ​​kontaktide rühm on tavatingimustes suletud olekus;
  • kolmas sort on neutraalse positsiooniga.

Relee töö olemuse mõistmiseks diagrammidel on need tähistatud spetsiaalsete ikoonidega poolovaalide, sirgjooneliste segmentide ja kärbitud paralleelide kujul.

Releede tüübid

Plokkide mudelid

Olemasoleva elektrivõrguga ühendamise meetodi järgi jagunevad kõik releeseadmed järgmistesse klassidesse:

  • plokk-tüüpi seadmed;
  • otse elektroonilisse vooluringi sisseehitatud lülitid;
  • modulaarsed kujundused.

Ploki tüüpi seadmed on valmistatud monoliitse adapteri kujul, mis ühendatakse otse pistikupessa. Nende kontaktid on otse ühendatud lülitatud ahela faasi ja nulliga. Manustatud näidised ei vaja kolmanda osapoole toiteallikat, kuna need töötavad keerukate elektrooniliste vooluahelate osana.

Modulaarsed seadmed

Modulaarsed ajareleed paigaldatakse jaotuskapis DIN-liistule ja ühendatakse külgneva null- ja faasisiiniga.Vastavalt konkreetse täiturmehhanismi konstruktsiooniomadustele on kõigil teadaolevatel relee näidistel järgmine konstruktsioon:

  • elektromagnetiline tüüp;
  • elektroonikalülituse baasil valmistatud seadmed;
  • kerimismehhanismidega sarnased pneumaatilised ja elektromehaanilised seadmed (viimased meenutavad välimuselt kellasid).

Erapraksises kasutatakse laialdaselt elektroonilisi ja elektromagnetilisi seadmeid, mis on seletatav nende disaini lihtsuse ja suhteliselt madala hinnaga.

Digitaalne koormuse viivitusrelee

Sõltuvalt viivitust võimaldava mehhanismi tüübist jagatakse need seadmed järgmistesse klassidesse:

  • elektromagnetilise pidurdusega;
  • pneumaatiline (kompressor);
  • kella (ankur) aeglustusmehhanismiga;
  • mootorisüsteemid;
  • elektroonilised-mehaanilised analoogseadmed.

Kõik loetletud proovid erinevad oma omaduste poolest analoogidest ja neid kasutatakse konkreetsetes tingimustes kasutaja äranägemisel. DIN siinile paigaldatud moodulkonstruktsioone saab kasutada 220 V ajutise releena siseruumide valgustamiseks.

Nädala digitaalne taimer

Digitaalne nädalataimer või elektrooniline ajarelee on paindlik programmeeritav seade, mis on loodud töötama seitsme kalendripäeva jooksul. Selle abil on võimalik määrata vajalike ümberlülituste (konkreetsete koormuste ühendamise või lahtiühendamise) täpsed kuupäevad avalikes asutustes nagu koolid, kontorid jms kollektiivse kasutuse kohad.

Igapäevaste ajareleede "täiustatud" näidised võimaldavad salvestada mitme programmi koopiaid ja neid lugeda.Andmekandjatena kasutatakse erinevat tüüpi draive, mis võimaldavad selle eemaldada elektroonilise võtmega D KEY (süsteemi PLUS ja SYNCHRO versioonides).

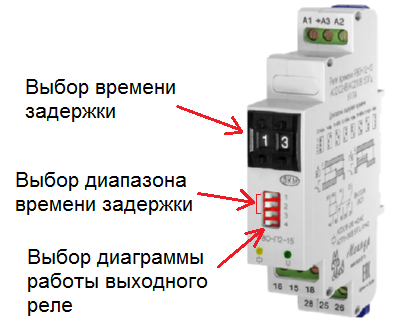

Elektroonilis-mehaaniliste analoogreleede seadistamine

Tööstuslikud automatiseeritud juhtimissüsteemid ja mõned majapidamisseadmed on sageli varustatud elektromehaaniliste seadmetega, mille normaalne töö nõuab spetsiaalset konfiguratsiooni. Nende esipaneelil on piluga potentsiomeetri käepide, mida keeratakse õhukese teraga kruvikeeraja abil. Selle kõrval on kogu ümbermõõdul tähistatud skaala kellaaja määramiseks.

Mõnel mudelil on esipaneelil LED olekuindikaator. Soovitud intervalli seadmiseks keerake lihtsalt kruvikeerajaga potentsiomeetri varras vastava märgini, mille kõrvale on märgitud väärtus minutites või tundides. Selle klassi seadmeid (eriti tüüp NTE8) kasutatakse laialdaselt maja ventilatsiooni juhtimisahelates, küttemoodulites ja ka kunstlikes valgustussüsteemides.

Instrumentide reguleerimine digitaalse kaaluga

Seda tüüpi seadmete seadistamist illustreerib taimeri näide, millel on "REV Ritter" kaubamärgi digitaalne skaala, mis on ühendatud tavalisse pistikupessa. Selle ajutise viivituse kehtivusaeg on reeglina piiratud ühe päevaga, mis on koduste tingimuste jaoks täiesti piisav. Sellise relee seadistamise juhised sisaldavad järgmisi punkte:

  1. Ühendage seade vooluvõrku.
  2. Liigutage üles kõik reguleerimiselemendid (segmendid), mis on joondatud ümber reguleerimisketta ümbermõõdu.
  3. Liigutage alla ainult neid, mis vastavad määratud ajale.
  4. Keskmise ketta indikaator on seatud praegusele kellaajale.

Kui numbrite 18 ja 20 vahel asuvad segmendid nihutatakse allapoole, lülitub soovitud koormus sisse pärast 18-tunnist intervalli ja lülitub välja kahe tunni pärast. Sellise poolautomaatse seadme konstruktsioon annab võimaluse korraldada kahe kalendripäeva jooksul kuni 48 töötsüklit (sisse ja välja).

Ühendus juhtahelaga

Kasutatakse klassikalist vooluringi, mis võimaldab ajutise kriteeriumi järgi lülitada mitme asendiga koormust (selles olukorras on olekute arv 2). Selle klassi seadmetega peab kaasas olema tehniline pass, mis kirjeldab mitte ainult nende disaini, vaid ka ühenduste järjekorda.

Mõnedel elektroonika-mehaaniliste ja digitaalsete taimerite mudelitel trükitakse vooluahel otse seadme korpusele.

Klassikaline lülitusvalik on esitatud järgmise toimingute jada kujul:

  1. Võrku ühendamisel antakse toide otse seadme klemmidele.
  2. Sisseehitatud automaatse kaitselüliti kaudu antakse täitevrelee mähisele faasipinge.
  3. Selle kontaktorid ühendavad vooluahela otse elektriliiniga.

Enamiku releeseadmete ühendamise põhimõte on sisuliselt sama. Kui sellele antakse toide, aktiveeritakse sisemine ahel, mille tõttu antakse koormusele pinge läbi lülitatud kontaktide rühma.
