LED-lambid muutuvad üha populaarsemaks, kuid sellest hoolimata kasutavad hõõglampe endiselt miljonid inimesed, seda suuresti nende madalate jaehinna tõttu. Sellesse kategooriasse ei kuulu mitte ainult traditsiooniline hõõglamp, vaid ka halogeenvalgusallikad GU4 või GU5.3 alusel.
Enneaegse läbipõlemise põhjused
Enamikul juhtudel põlevad hõõglambid sisselülitamisel läbi, kui hõõgniidi elektritakistus on madalaim. Külmal hõõgniidil on 10 korda väiksem takistus kui kuumutatud hõõgniidil. Selle tulemusena jõuab lambi süütamisel vool 8 A-ni, mis võib olla külma mähise jaoks kriitiline.
UPVL aitab pikendada valgusallika kasutusiga - 220 V hõõglampide sujuv sisselülitamine, mille vooluahel on lihtne. Sellise seadme ülesanne on järk-järgult suurendada koormuse pinget esimestel sekunditel pärast süüte kõrvaldamist.Mähise sujuv kuumutamine võimaldab pikendada lambi kasutusiga 2-3 korda, mitte märgitud 1000 tunni asemel.
Toimimispõhimõte
Rakendatud pinge mõõdetud suurenemiseks piisab, kui faasinurk suureneb vaid 2-3 sekundiga. Voolu tõus on tasandatud, mis soodustab spiraali sujuvat kuumutamist.
Kui pirn põleb, edastatakse dioodi kaudu negatiivset tüüpi poollaine ja toiteindikaator on võrdne ainult poole pingega. Kondensaator laeb positiivse poolperioodi jooksul. Kui sellel olev pingeindikaator tõuseb türistori avanemisnäidikuni, antakse valgusallikale täisvõrgupinge ja see helendab täisintensiivsusega.
Valmis lahendused
Seal on palju Venemaa ja välismaiste kaubamärkide UPVL-e, mis võimaldavad valguse sujuvat sisselülitamist. Selliste seadmete maksumus sõltub otseselt nende funktsionaalsusest. Mõned mudelid töötavad eranditult hõõglampidega, teised aga lisaks halogeenlampidega. Isegi eelarvemudelid taluvad pikka aega kuni 300 W koormust.
Lambipirni järkjärgulist sisselülitamist saab saavutada ka faasiregulaatori abil. Selle konstruktsioon on sarnane UPVL-iga, kuid juhtimissüsteem on keerulisem ja regulaator suudab taluda suuremat koormust. Seadme mõõtmed määratakse radiaatori mõõtmete järgi, mis eemaldab soojuse vooluahela võimsuskomponendist.
Iga seade, mis tagab hõõglampide järkjärgulise süttimise, on ühendatud elektriahelaga järjestikku, null- või faasijuhtmesse. Koormuse pinge suureneb teatud aja jooksul, mis on fikseeritud ja ei ole reguleeritav.Selle aja määrab tootja ja see võib olla kuni 3 sekundit.
Ühendusskeemid
Selleks, et lambipirni sujuv süttimine oleks efektiivne, on vaja spetsiaalset elektriahelat. Selle abil saate aru, kuidas UPVL toimib ja milline on selle sisemine struktuur.
Tavaliselt kasutatakse sellise seadme ühendamisel kõige lihtsamaid türistori ahelaid. Mõnevõrra harvemini kasutatakse spetsiaalset integreeritud triaciga vooluringi. Lisaks nendele plokkidele saab kasutada väljatransistore, mis toimivad sarnaselt astmelise lülitusseadmetega.
220 V lampide sujuv sisselülitamine: türistori ahel
Türistori vooluring on lihtne ja hõlpsasti valmistatav.
Sillaalaldi vooluring kasutab lampi koormuse ja voolu piirajana. Alaldi õladele on paigaldatud käiguvahetusahel ja türistor. Dioodsilla paigaldamine on määratud türistori töö spetsifikatsiooniga.
Pärast vooluahelale pinge rakendamist hakkab vool läbima hõõgniidi ja jõuab sillale ning vahepeal laetakse elektrolüüti takisti abil. See hakkab avanema, kui türistori pingepiir on saavutatud, pärast mida läbib lambi vool seda. Selle tulemusena soojeneb volframniit sujuvalt. Selle kuumutamisaeg sõltub otseselt kondensaatori ja ahelasse ehitatud takisti mahtuvusest.
220 V lampide sujuv sisselülitamine: triac-ahel
Sellel vooluringil on vähem komponente, kuna toitelülitina kasutatakse triaki.
Drossel, mis on mõeldud erinevate häirete kõrvaldamiseks toitelüliti avamisel, saab üldvõrgust eemaldada. Põhielektroodile sisenev vool on piiratud takistiga.Aja seadistusahel on realiseeritud kondensaatori ja takisti abil, mille toiteallikaks on diood.
Esitatud skeem toimib sarnaselt eelmisega. Kondensaator avaneb, kui see laetakse triaki avamispingele ja seejärel liigub vool läbi selle lampi.
Vooluahel spetsiaalsel kiibil
Lampide sujuvaks süttimiseks regulaatori loomiseks võite kasutada spetsiaalset mikroskeemi märgistust Kr1182pm1.
Selles konstruktsioonis reguleerib mikroskeem ise hõõgniidiga lambi pinget võimsusega kuni 150 W. Suurema koormuse, suurema hulga valgustite sünkroonseks juhtimiseks tuleb juhtimisahelasse kaasata abijõutriak.
Need seadmed suudavad sujuvalt sisse lülitada mitte ainult hõõglambid, vaid ka 220 V halogeenpirnid, mis käivitavad sujuvalt mootori armatuuri, pikendades seadmete kasutusiga mitu korda.
Hõõglambi dimmeri paigaldamine koos luminofoor- ja LED-lampidega on rangelt keelatud. Nende tööpõhimõte ja vooluahela ülesehitus on täiesti erinevad. Igal neist lampidest on oma järkjärguline kütteseade.
Ühendus kaitseseadme abil

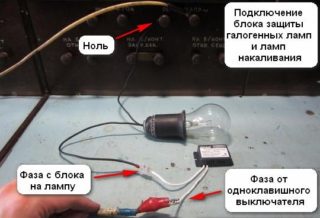

Kui valgustusseadmetes kasutatakse 220 V lampe, ühendatakse kaitseplokk ahelaga järjestikku.Juhtmete polaarsus ei oma tähtsust, peamine on see, et seade tuleb ühendada avatud faasijuhtmega, see tähendab lülitiga järjestikku.
Kui kasutatavad lambid on madalama pingega (6 -24 V) ja on ühendatud võrku astmelise trafo kaudu, tuleb kaitseplokk ühendada 220 V sisendi poolelt.
Kuidas ise kaitseplokki valmistada
Kaitseploki saate luua vastavalt järgmisele skeemile:
Ploki tööpõhimõte:
- Alguses on väljatransistor suletud olekus. Sellele antakse stabiliseerimispinge. Tuli ei sütti.
- Takisti (R1) ja diood (VD1) edastavad pinge kondensaatorile (C1), mille tulemusena hakkab see laadima 9,1 V-ni. See on piir, mida piiravad zeneri dioodi omadused.
- Kui seatud pinge saavutatakse, hakkab transistor avanema ja vool suureneb. Praeguses olekus pinge väheneb ja lambipirni spiraal hakkab järk-järgult soojenema.
- Kondensaatori tühjenemistaset juhib teine takisti. Seetõttu jätkab kondensaatori tühjenemist pärast toite katkestamist.
Kaitseploki kasutamine võimaldab hõõgniidiga lampe järk-järgult käivitada. See kaitseb neid töö ajal negatiivse virvenduse eest.
