Traadi PV-3 märgistuse ja tehniliste omaduste selgitus

PV 3 on vasest toitejuhe, mis on isoleeritud PVC-ga (polüvinüülkloriid). Seda kasutatakse paljudes seadmetes ja elektriahelates - erinevates seadmetes, kodumasinates, valgustusvõrkudes jne. Peamine erinevus eelmistest mudelitest on suurenenud paindlikkus, mis on eriti oluline keerukate elektrijuhtmete paigaldamisel. Sellel on teatud omadused ja parameetrid, mida saab välimisel osal olevate märgiste abil selgitada.

Mida tähendab märgistamine?

Kaablit kasutatakse erinevates olukordades - elektrijuhtmete, instrumentide, seadmete paigaldus. Juhtmeid on erinevat tüüpi ja tüüpi, mille omadused on näidatud välisküljel ("kummi" osal). Sümbolid - tähed, numbrid, märgid - võimaldavad teil määrata:

• südamike arv sees ja nende materjal;
• isolatsioonitüüp;
• ristlõige - elemendi ristlõikepindala - 3,5 kuni 24 cm ruut;
• lubatud pinge - elektriindikaatorite nimiväärtused;
• suhtumine keskkonnamõjudesse - niiskus, kuumus;
• sisekujunduse omadused;
• paindlikkus - tavaliselt tähistatakse numbritega 1 kuni 6, PV3 juhtmel on keskmine reiting.

Disaini omadused kajastuvad ka märgistuses. Näiteks siseelemendi tugevus või mitmejuhtmelisus, isolatsiooni olemasolu. Lisaks on märgitud tüüp - traat, kaabel või juhe.

GOST ja disaini erinevused

Märgistuse viimane osa näitab tööks soovitatavat temperatuuritaset ja tehnilise dokumentatsiooni arvu - GOST või TU. Viimased sisaldavad teavet juhtmete valmistamise meetodite ja tehnikate kohta. Tootjad peavad märkima GOST-i ja TU-numbrid, kuid viimastel aastatel on nad seda "unustanud", kuna järgivad harva soovitatud parameetreid.

Paigaldustraat PV 3 on ühesooneline, mitmejuhtmeline. Materjal: vask. Tänu nendele omadustele juhib kaabel hästi elektrit, paindub kergesti erinevatesse suundadesse ega deformeeru. Märgistus dešifreeritakse järgmiselt:

• P – tähendab "traadi" tüüpi;
• B – isolatsioonivõimalus, antud juhul polüvinüülkloriid;
• 3 – painduvusklass.

Tehnilised omadused võimaldavad kasutada PV-3 kaablit erinevates tingimustes ja seadmetes, sealhulgas kõrge õhuniiskusega.

PV3 juhtmete disainielemendid

Igal juhtmel või kaablil on teatud disainifunktsioonid. Elementide tüüpi ja arvu mõjutavad eesmärk, töötingimused ja maksimaalne pingetase. PV 3 paigaldusjuhtme konstruktsioonidetailid on järgmised:

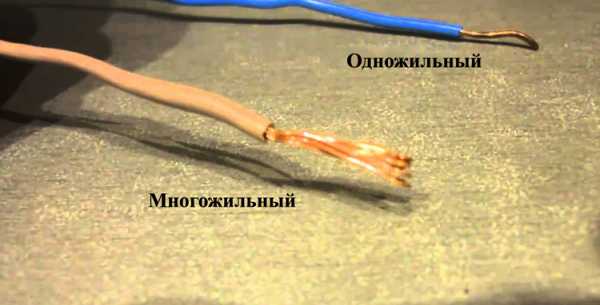

• vasesüdamik (vastavalt GOST nr 22483-le võib see olla tahke või mitme juhtmega);
• väliskaitse (isolatsioonikiht).

Vaatamata minimaalsele elementide arvule on traadil kõrged tehnilised omadused, tänu millele kasutatakse seda erinevates valdkondades. Näiteks PV 3 maanduskaablit kasutatakse elamutes ja elektriseadmetes.

Traadi PV-3 (PuGV) tehnilised omadused

Kui kaabel on vaja paigaldada piiratud alale (elektripaneel, juhtmestik seadmete sees), on oluline kasutada PuGV klassi pehmeid mitmejuhtmelisi kaableid, kuhu kuulub ka PV-3. Selliste juhtmete tüüpilised omadused:

• lubatud vahelduvpinge 450 kuni 750 V, alalisvoolu jaoks - kuni 1000 V; sagedus kuni 400 Hz;
• võimalik niiskustase – kuni 98%;
• paigaldustööde temperatuuripiirang on miinus 15° Celsiuse järgi;
• paindlikkus – kuni 5 tahke sektsiooni läbimõõtu;
• traadi isolatsioon jääb tööle temperatuuril kuni 160 ° C;
• PV-3 juhtmete võimalikud ristlõiked on 0,05 kuni 40 ruutcm.

Standardsete omadustega kaablite kasutusiga sõltub töötingimustest, keskkonnaparameetritest ja paigaldusviisist. Maksimaalne piirmäär on tavaliselt 15 aastat. "Agressiivsetes" tingimustes võib perioodi lühendada kahe aastani. Näiteks kui PV-3 traat asetatakse lahtiselt, puutub see pidevalt kokku ultraviolettkiirguse, sademete ja temperatuurimuutustega. Keskmine garantiiaeg on 1 aasta.

Traadi paigaldamise tingimused

PV-3 kaabel paigaldatakse teatud soovituste kohaselt erinevates tingimustes. Kui ümbritseva õhu temperatuur on alla 15 °C, tuleb traati soojendada. Vastasel juhul ei saa vältida kahjustusi ja pragunemist painutamisel.

Oluline on järgida lubatud paindepiire - mitte rohkem kui viis välisläbimõõtu. PV-3 on keskmise painduvusega, mistõttu ei ole soovitatav tekitada liigset survet.

Täiendav punkt – ärge laske kondensaadil ega niiskusel sattuda sisemisele vardale.

Tingimused, mille korral PV-3 juhtme kasutamine on lubatud

Pehmet kaablit PuGV saab kasutada erinevates tingimustes. Tehnilised omadused võimaldavad paigaldada traadi kõrge õhuniiskusega ruumidesse (vannitoad, vannid). Palju sõltub juhtmestiku tüübist - avatud või suletud. Isolatsioonikiht säilitab oma tööomadused isegi äkiliste temperatuurikõikumiste korral (-60° kuni +70° Celsiuse järgi).

PuGV traadi koormusvoolud

Voolu puudumine GOST seab PuGV kaabli koormusvoolu lubatud piirid. Seetõttu rakendatakse elektripaigaldiste ehitamise eeskirju - mitmeid NSV Liidu ja Venemaa energeetikaministeeriumi välja töötatud regulatiivdokumente (nõuded on kõigile riikidele ühised). Maksimaalne voolutase sõltub kaabli ristlõikest. Näiteks 0,75 ruutmm läbimõõduga traadi puhul on piirang 15A koormus ja 5 ruutcm ristlõike puhul 215A.

Kasutusala

Ühelt poolt on PV-3 kaablil lai töö- ja kasutusala, teisest küljest ei saa seda alati kasutada. Traat on ühetuumaline, mis vähendab oluliselt kasutusala. Näiteks elektrijuhtmete jaoks on enamikul juhtudel soovitatav paigaldada mitmesoonelised juhtmed. Vastavalt GOST PV-3 sobib:

• elektrijuhtmestik, valgustus;
• elektriseadmete ja -paigaldiste ühendamine elu- ja mitteeluruumides.

Kaabel ei ole toitekaabel, mistõttu see ei sobi sama tüüpi paigaldusteks, kahe- ja kolmefaasilisteks ühendusteks. Siin on vaja vastavalt kahe ja kolme südamikuga kaablit.

PuGV kaabli põhieesmärk on maandus, kus piisab ühesoonelisest traadist. Kui põhikaabel vajab täiendavat paindlikkust, võite kasutada mitut kokku keeratud PV-3 juhet. Harvadel juhtudel ühendatakse pehmed juhtmed toitekappide ja tootmises olevate automaatidega.

Kontrollige ostmisel

Tootjad järgivad harva GOST-i ja TU-de kehtestatud standardeid. Seetõttu on elektrikaupade turg täis võltsitud tooteid. Enamasti põhjustavad sellised juhtmed lühiseid, pingeid ja tulekahjusid. Seetõttu peate enne ostmist hoolikalt kontrollima pakendit, tootjat ja kauplust (tarnijat).

Põhilised soovitused:

• valige GOST-märgistusega tooted - tähistus on kaabli sümbolite rea lõpus;
• pakkematerjalil peab olema spetsiaalne kleebis;
• märgistussümbolid peaksid asuma piki kaabli pikkust - keskmine samm - 0,5 m;
• kontrollige sektsiooni parameetrite vastavust - võite kasutada nihikut;
• kontrollida dokumentatsiooni - müüja on kohustatud esitama toodete kvaliteeti kinnitavad sertifikaadid.

Spetsialistid soovitavad perioodiliselt kontrollida kaabli jõudlust jõutestide abil.

Kaabli valimise juhised

Võrgu traadi valimiseks peate otsustama mitme parameetri - ristlõike, materjali, kaubamärgi - üle. Kõige levinumad materjalid on vask ja alumiinium.Vasel on parem juhtivus ja see on ka mittesöövitav. Alumiinium on pehme materjal, mis paindub kiiresti ja puruneb kiiresti. Kui alumiinium puutub kokku õhuga, oksüdeerub see kiiresti ja pinnale tekib oksiidkile. Selline kile ei edasta voolusignaale hästi ja annab ebausaldusväärse kontakti.

Sektsiooni määrav parameeter on läbimõõt (d). Madala voolu väärtuste korral kasutatakse vasest südamikku läbimõõduga üle 1 mm2 ja alumiiniumist südamikku - 2 mm2. Suurte vooluväärtustega töötamisel valitakse läbimõõt võrgu võimsuse alusel. Läbimõõt valitakse vastavalt tabelile. 3, võttes arvesse kaabli paigaldamist läbi toru või lahtiselt.

Vead PV-3 kaabli kasutamisel

Kui paigaldate PV-3 traadi ise, peaksite arvestama mõningate funktsioonide ja levinud vigadega. Kõigepealt on vaja kontrollida sisemise südamiku ja täiskaabli ristlõigete vastavust. Kui läbimõõt on väiksem, ei saa vältida ülekoormusi ja läbipõlemist.

Ärge laske juhtmete sisemistel juhtmetel kokku puutuda. Sagedamini juhtub see kahe ja kolme võtmega lülitite ühendamisel. Sel juhul tekib kahe võrgu samaaegne lühis ja sellest tulenevalt töökatkestus, pingepuudus või tulekahju.

Pehmet ühesoonelist kaablit PV-3 kasutatakse erinevates tingimustes. Ristlõigete ja pingetasemete valik võimaldab paigaldada välis- ja sisemeetodil. Keeruliste süsteemide jaoks kasutatakse mitmetuumalisi juhtmeid.
