Pistikupesas oleva maanduskontuuri kontrollimine multimeetriga

Kasutuselevõtu ajal tagatakse korterite ja majade elektriseadmetele normaalsed tingimused voolu läbimiseks. Elektrilöögi eest kaitsmiseks paigaldatakse eluruumidesse maandus. Töö on vajalik selleks, et kodumasina korpuse “maapind” ja potentsiaal oleksid võrdsed. Maanduse enesetestimine toimub spetsiaalse varustuse abil.

Üldine teave maanduse kohta

Maandus on seade, mis hoiab ära elektrilöögi ohu seadmete ühendamisel maandusega. Süsteem koosneb maandusjuhtmest, mis on ühendatud maanduselektroodiga ja on metallplaat või traat. Vastavalt kavandatud otstarbele on disain järgmine:

• töötav – tagab elektrivõrgu funktsioonide kvaliteedi;
• kaitsev – hoiab ära elektrilöögist tulenevad vigastused.

Keskmine korter on varustatud ühefaasilise vahelduvvoolu juhtmestikuga (positiivne ja negatiivne laeng). Pinge kõikumiste tingimustes muudab vool suunda - laeng kantakse seadmesse, mitte ei eemaldata põhiliinist. Elektriseadet puudutav inimene võib saada elektrilöögi. Sellistel juhtudel seadmed ebaõnnestuvad. Seade edastab elektrostaatilise või elektrilaengu maapinnale või nullimisseadmele.

Metallist kodumasinate tootjate tehnilised standardid näitavad ühendusliinide maandamise vajadust.

Miks maandust kontrollitakse?

Maandusseisundi testimine määrab inimese kaitse elektrilöögi eest. Eramajas või korteris kasutatakse spetsiaalseid seadmeid ning töid teostavad teenindusettevõtte esindajad. Tulemuste põhjal selgub:

• maandusliini seisukord ja selle jõudlus;
• vastavus tehnilistele standarditele;
• pinnase ja elektroodide, maandusjuhtmete, rehvide, metallist sidumissõlmede seisund;
• kulumise korral vooluahela ühenduste väljavahetamise vajadus;
• vajadus paigaldada RCD seoses "maapinnaga".

Perioodilised plaanilised mõõtmised elamutes tehakse kord 3 aasta jooksul.

Maandustestrid

Maja või korteri maanduse ise kontrollimiseks peaksite alustama seadmete valimisest. Professionaalsed elektrikud kasutavad mitmeid seadmeid:

• osuti - väikese suurusega generaatoritega mudeleid kasutatakse autonoomsete toiteallikatena ja need pöörlevad käsitsi;
• lülitid, mis töötavad galvaanilise akuga;
• digitaalne – andmed kuvatakse LCD-ekraanil, kaasas on patareid ja kontaktivabad “näpitsad”.

Maandusliini saate ise kontrollida seadme M-416 abil. Vanastiili osutiga megohmmeter võimaldab saada täpseid andmeid liini seisukorra usaldusväärseks hindamiseks. Mõõtmispiirid seatakse sihverplaadi oommeetril. Ühendusskeem on näidatud kaane all.

M-416 abil saate mõõta kontuuritakistust ja pinnase parameetreid.

Testimis viis

Maandusahela kontrollimine toimub ühe algoritmi järgi:

1. Rehvipiirkonna puhastamine hea kontakti tagamiseks.
2. 2 täiendava tihvti löömine maasse 50 cm.
3. Siinide ühendamine tihvtidega seadme klambrite abil vastavalt skeemile.
4. Tehke mõõtmised vastavalt seadme juhistele.

Asetage elektrood “C” vertikaalse maanduselektroodi pikkusest 5-kordsele kaugusele. Andmete täpsuse tagamiseks eemaldage maa-aluste utiliitide kontaktid.

Tehnoloogia seadmega M-416 töötamiseks

Kui visuaalne kontroll ei tuvasta maandusliinil rikkeid, saate vooluringi seisukorra välja selgitada seadme M-416 abil. Tööd teostatakse järgmiselt:

1. Toiteallikad on kontrollitud. Seadmel peab olema 3 akut, igaüks 1,5 V.
2. Seade asetatakse horisontaalselt tasasele pinnale.
3. Kalibreerimine on pooleli. Vahemiku lüliti on seatud režiimile "5Ω Control".
4. Nool on seatud nullasendisse. Peate vajutama punast nuppu ja keerama rootori käepidet. Skaala näitab 5±0,3 oomi.
5. Arvesti asub maanduselektroodist minimaalsel kaugusel. See aitab vältida ühendusjuhtmete takistuse üldist tulemust.
6. Katse tehakse vastavalt seadme kaane all olevale skeemile.Põhi- ja abielektroodid tuleb viia pinnasesse 50 cm sügavusele.
7. Arvutused tehakse. Kui takistus on alla 10 oomi, tuleb kogusumma korrutada 1-ga ja lüliti viia asendisse x1. Kui mõõtmistulemus on üle 10 oomi, lülitatakse lüliti asendisse x5, x20, x100.

Enne mõõtmiste tegemist eemaldage värvikiht juhtmete ja maanduselektroodi vahelisest ühenduskohast.

Maanduse kontrollimine pistikupesades

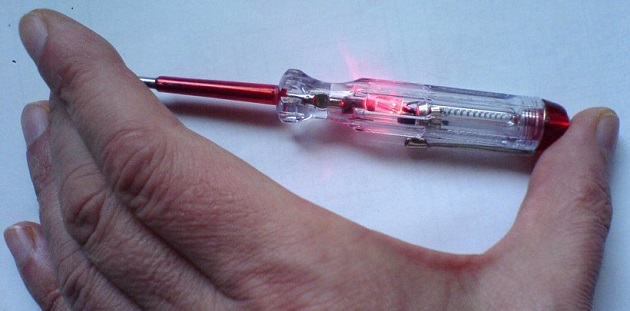

Pistikupesa maanduse saab iseseisvalt määrata mitmel viisil. Enne töö alustamist vajate indikaatorkruvikeerajat - see tuvastab null- ja faasijuhtmed. Kui tuli süttib terminaliga kokkupuutel, on see faas. Kui indikaator ei sütti, on see null.

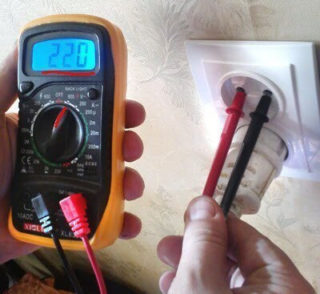

Kontrollimine multimeetriga

Testimine toimub ka siis, kui värvid vastavad standarditele. Peate töötama sellise multimeetriga:

1. Lülitage elektrikilbist sisse maja toide.
2. Mõõtke pinget pistikupesades. Üks sond asetatakse faasile, teine ​​- nullile.
3. Liigutage anduri sond nullist maandusjuhtmele - PE.
4. Vaadake, mida tester näitab. Kui tulemus pole muutunud, on süsteemiga kõik korras. Kui näidud on nulli, tuleb süsteem uuesti maandada.

Kasutage isoleeritud käepidemetega tööriistu. Kui vannituba kontrollitakse, ärge astuge märjale põrandale.

Kontrolltulega kontrollimine

Juhtseadme tegemiseks vajate pistikupesaga lambipirni ja selle külge kinnitatud kahte vasktraati. Omatehtud seadme kõigi kontaktide vahel on vaja isolatsiooni. Kontrollkontroll viiakse läbi vastavalt multimeetri põhimõttele:

1. Esimene sond on ühendatud nulliga, teine ​​faasiga.
2. Sond liigub nullist maandusühendusele.
3. Ahela töökindlust näitab põlev lamp.
4. Nõrk tuli näitab, et vooluahel ei tööta korralikult ja et on vaja paigaldada RCD.

Kui ruumis on juhtmestik ilma värviindikaatoriteta, saate maanduse teada järgmiselt:

1. Nulli ja faasi määramiseks väljastatakse üks piirlüliti maandusklemmile, teine ​​- omakorda muudele ühendustele.
2. Faas on kohas, kus märgutuli süttib.
3. Kui lamp ei põle, siis PE ei tööta.

Kui lamp ei sütti kokkupuutel faasiga, kontrollige elektrikilbi ja lambi enda toiteallikat. Mõnikord ei tööta see faasi või nullahela katkemise tõttu.

Kaudsed tõendid PE puudumise kohta

PE puudumist saab hinnata mitme punkti järgi. Korterite ja majade omanikud peaksid olema ettevaatlikud:

• stabiilsed elektrilöögid boilerist, pesumasinast, nõudepesumasinast, külmikust;
• kõlarite müra muusika esitamisel;
• suure hulga tolmu olemasolu vanade akude läheduses.

Helistage viivitamatult spetsialistidele - tõsiste lühiste korral liinidel on elektrilöögi tõttu surmaoht.

Testimine ketta (digitaalse) voltmeetriga

Pinge väärtuse ja selle olemasolu kontrollimine toimub vahelduvvoolu voltmeetrite abil. Osuti instrumendid töötavad ilma toiteallikata, samas kui digitaalsed instrumendid töötavad igas asendis ja neid ei kahjusta mehaaniline löök.

Voltmeetri kasutamise õige algoritm:

1. Seadme maksimaalne lubatud mõõteväärtus määratakse skaala suurima numbri järgi.
2. Seadme mõõtühikute täpsustamine - mikrovoldid, voltid, millivoldid.
3. Voltmeetri ühendamine paralleelselt elektrivõrgu lõiguga ja polaarsuse kontrollimine juhtmega.
4. Osutiseadme juhtmete kruvimine mutritele ja kruvidele.Püsipinge mudelitel on pluss- ja miinustähised.

Kui võrgupinge on üle 60 V, töötage dielektriliste kinnastega ja kasutage isoleeritud sonde.

Korterisse ja eramajja sisseregistreerimise omadused

Maja ja korteri maanduse testimise tehnoloogial on mitmeid erinevusi.

Testimine korteris

Maandada on vaja kõik metallesemed - radiaatorid, vannid, kodumasinad. Samuti tasub kaitsta pistikupesasid ja teha selgeks, kas kolmas kontakt on vooluringis. Tehnikaid on mitu.

Kruvikeeraja + tester + isoleeritud juhe

Kasutatakse traati, mille mõlemas otsas on sondid. Nad töötavad järgmiselt:

1. Kontrollige pistikupesa pinget testeri, laualambi või nutitelefoni laadija abil. Pistik sisestatakse pistikupessa väga ettevaatlikult.
2. Töötav pistikupesa lülitatakse välja paneeli RCD kaudu, lülitades masinat.
3. Eemaldage pistikupesast kate ja kontrollige maanduskontakti ühendust. See on ühendatud eraldi kaabliga või maandatud klemmidega.
4. Pistikupesa on kokku pandud ja RCD on sisse lülitatud.
5. Kui maandus on olemas, kontrollige testeri või indikaatorkruvikeerajaga. Kontakt ei tohiks faasiga kattuda.
6. Nad kontrollivad traadi maandust - leidke faas, eemaldage sõrm sellest ja asetage sond andurile. See ei tohiks põleda.

"Maa" töökindlusest annab märku indikaatori valgustus või suurenenud heledus.

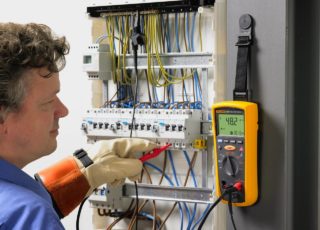

Põhjalik kontroll pika juhtmega

Teil on vaja indikaatorkruvikeerajat, testerit ja pikka sondi. Töö algoritm on järgmine:

1. Avage elektripaneel, kontrollige indikaatorkruvikeerajaga kollakasrohelist juhet, et näha, kas maandusahelas pole pinget.
2. Leidke "null" (sinine juhe) ja kinnitage selle külge juhtmesond. Teine sond puudutab kollakasrohelist traati.Masina töö järgi saate hinnata traadi kasutatavust.
3. Viige RCD käepide tagasi keeramisasendisse. Juhtme üks ots jääb nulli, teine ​​puudutab kõiki ruumis olevaid pistikupesasid ja metalltooteid. Kui ahel töötab korralikult, siis masin töötab.
4. Vannituba on kontrollimisel. 50 cm põrandast asub metallist bussi ja juhtmetega SUP-boks. Siin ei tohiks olla pinget.

Pärast vannitoa pinge kontrollimist peate kõigi poltide ühendused pingutama.

Kontrollige eramajas

Eramu mõõtmistehnikal on olulisi erinevusi korteritööst.

Pinnase ja metallide sidemete tervise testimine

Tegevused hõlmavad visuaalset kontrolli ja spetsiaalsete instrumentide kasutamist:

1. Visuaalseks kontrollimiseks peate lööma kontakte isoleeritud käepidemega haamriga. Dirigent peaks ragisema.
2. Metallkomponentide takistuse kontrollimine oommeetri või multimeetriga. Vastuvõetav tulemuse piir on 0,05 oomi.
3. Maandusterminal teises piirkonnas, kui mõõtmised erinevad standardsetest.

Kontrollige pinnast ja metallühendusi suvel või kevadel – sel ajal sajab vähem.

Kontrollimine ilma testeri ja voltmeetrita

Lambipirni ja kahe juhtmega pistikupesa abil saate kindlaks teha maanduse olemasolu riigis:

1. Eemaldage traadi otsad isolatsioonist ja sisestage see pistikupessa - tuli süttib.
2. Mõõtke maandus sondiga õigesti: võtke üks juhtmetest välja ja puudutage maanduspunkti. Kui lamp ei sütti, eemaldatakse traat teisest avast.
3. Kui RCD on rakendunud, on maandus hea.
4. Vaata lambi sära. Faasi ja maanduse ühendamisel on see heledam kui faasi ja nulli ühendamisel.

Euroopa pistikupesade indikaatorite abil saate tuvastada kõik ühenduse vead.

Ühendusprobleemide lahendamine

Kui maandusahela kontrollimine omatehtud testeri, voltmeetri või multimeetriga ei anna tulemusi, vajate:

• Ühendage elektriseade kontakti puudutamata ja vaadake, kas see töötab.
• Lülitage jaotuskilbi toide välja ja eemaldage pistik pistikupesast.
• Võtke pistikupesa lahti ja kontrollige juhtmeid ja kontakti ühenduspunkte. Maandust pole, kui ühendust pole.

Iseseisev töö elektrivõrguga võib algoritmi rikkumise korral põhjustada vigastusi ja tulekahjusid "null" katkemise tagajärjel. Selle vältimiseks kasutage elektrikute teenuseid.
