Eluruumide elektrijuhtmestiku standardid ja nõuded

Kaasaegsed elektriseadmed muudavad elu lihtsamaks ja tekitavad suurema koormuse juhtmestikule, mis ei suuda alati sellega toime tulla. See kehtib eriti hoonete kohta, mis on ehitatud eelmise sajandi keskpaigas või lõpus. Vananenud kaablid ja ebaõige paigaldus põhjustavad liinide ülekuumenemist ja lühiseid. Selliste ebameeldivate ja ohtlike nähtustega mitte kokku puutumiseks peate teadma, milline on korteri elektrijuhtmestik, selle paigaldamise eeskirjad ja eeskirjad.

Põhidokumendid

Elektripaigaldusreeglid kehtivad nii riigiasutustele kui ka eraarendajatele. Nende sätete kohaselt peaks töö esialgne etapp olema kortermaja korteri hästi läbimõeldud juhtmestiku skeem. Paber peab olema heaks kiidetud tehnilisi tingimusi väljastava fondivalitseja poolt.

Eluruumide elektrijuhtmete paigaldamise standardeid reguleerivad järgmised seadused:

1. Elektripaigaldiste (PUE) reeglid - planeerimine ja paigaldus, ühendused ja lülitamine, materjalide kasutamine.
2. GOST 31565-2012 - tuleohutus, tulekahjude ennetamine.
3. GOST 50571.15-97 - liinide paigaldamise reeglid, paigaldusmeetodid erinevatele pindadele.
4. SP 256.1325800.2016 - maandus ja ohutus, isolatsioon ja mõõtmed.
5. SNiP 31-110-2003 - seadmete paigutus, kaugus ja paigalduskohad.

Korteris juhtmestiku paigaldamise reeglite rikkumine toob kaasa haldus- ja rahalise vastutuse.

Standardite rakendamise tähtsus

Korteri elektrijuhtmete standardite täitmine saavutatakse seadusandlike aktide nõuete range järgimisega.

Nende kasutamise tähtsus on järgmine:

• juhtmete valik, mille ristlõige vastab tarbijate võimsusele;
• inimeste elektrilöögi ohu kõrvaldamine;
• optimaalne asukoht ja vajaliku arvu pistikupesade õige valik;
• tulekahjuohu vältimine võrgus;
• kodumasinate rikke vältimine.

Kui järgite rangelt elektripaigaldise SNiP-sid, saate õigesti arvutada juhtmete vajaduse ja tüübi, mis aitab vähendada ehituskulusid.

Nõuete ja reeglite põhipunktid

Elektrijuhtmete paigaldamise reeglid hõlmavad paljusid paigaldusaspekte, alates materjalide valikust kuni konstruktsiooni kasutuselevõtu protseduurini.

Kaablisüdamike minimaalne ristlõige:

• sissejuhatav - 4 mm;
• pistikupesad - 2,5 mm;
• valgustusrühm - 1 mm.

Juhtsüdamike arv:

• ühefaasiline liin - 2;
• maandusega ühefaasiline võrk - 3;
• kahefaasiline toide - 3;
• kahefaasiline maandusega võrk - 4.

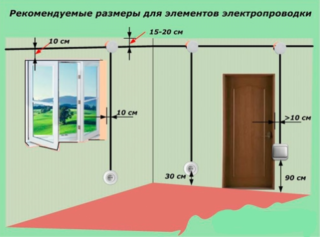

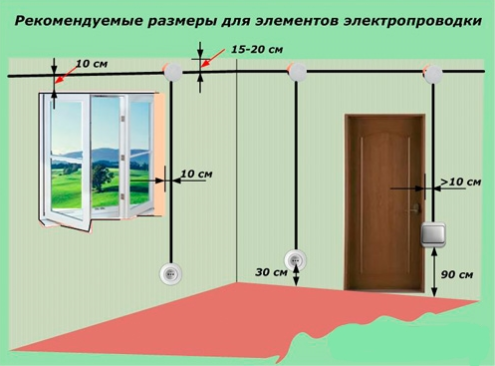

Pistikupesade, lülitite ja elektrijuhtmete paigutamine pindadest ja esemetest kaugele:

• põrand - 30-120 cm;
• paneelide ühendused - 20 cm;
• akna- ja ukseavad - 10 cm;
• kanalisatsiooni- ja veetorud - 30 cm;
• valamud, vannid - 50 cm;
• kütteseadmed - 20 cm;
• elektripliidid - 15 cm;
• gaasijuhtmed - 40 cm.

Juhtmete tüübid:

• ühe või mitme värvi isolatsiooniga;
• vask ja alumiinium;
• tavalise ja mittesüttiva kattega.

Elektrikilbi paigaldatud kaitselülitid:

• partii tüüp;
• relee;
• sulav;
• elektrooniline.

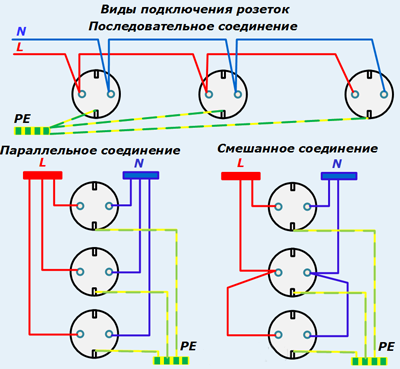

Joone paigutuse skeemid:

• järjestikune;
• paralleelne;
• kombineeritud.

Elektrijuhtmestiku paigaldamise nõuded kehtivad elu- ja abiruumidele, sh lodžadele, rõdudele ja vestibüülidele.

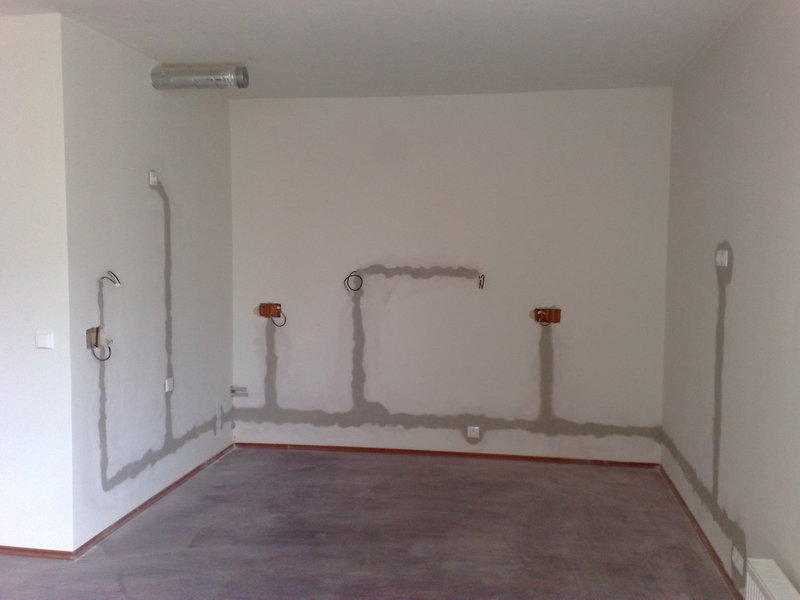

Peidetud elektrijuhtmete paigaldamine

Kaablivedu varjatud viisil toimub betoon-, tellis- ja gaasisilikaatplokkidest ehitatud hoonetes. Seda lähenemisviisi peetakse kõige ohutumaks, kuid töömahukaks, kuna on vaja teha palju puurimis- ja krohvimistöid.

Elektrijuhtmestiku nõuded määravad selle paigaldamise alusesse:

• Seinte sees. Esiteks tehakse jaotuskarbist sooned pistikupesa või lüliti avasse. Ristküliku- või kolmnurkseid sooni saab lõigata. Pärast seda kinnitatakse nende külge juhtmed või plasttorud, millesse kaabel seejärel tõmmatakse.
• Põranda all Üritus viiakse läbi puitkatete ehitamise või vahetamise etapis. Paigaldamine nõuab minimaalset pingutust. Puuduseks on oht, et isolatsiooni kahjustavad prussakad ja hiired, kes sageli elavad maa all. Teine puudus on suur töömaht, mis on vajalik liinide vedamiseks laevalgusti ja lülititeni.
• Laes. Parim võimalus on kommunikatsioonide laiendamine põrandaplaatide tühimikesse. Kui see pole võimalik, tehakse krohvikihti sooned, millesse juhtmestik kinni müüritakse. Alusplaadi lõikamine on keelatud.

Munemismeetodi valimisel võetakse arvesse küsimuse rahalist külge. Kui paigaldate selle põrandale, on kalli kaabli tarbimine suur.

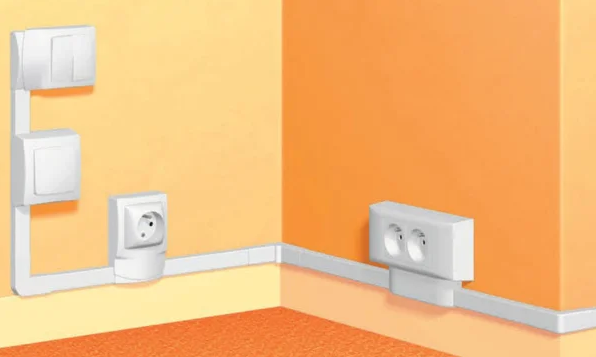

Avatud elektrijuhtmestiku paigaldamine

Avatud elektrijuhtmestiku paigaldamine toimub puidust, paneelidest, paneelidest ja muudest tuleohtlikest materjalidest valmistatud hoonetes. Projekteerimisel peate arvestama, et juhtmestiku kaugus laest peaks olema vähemalt 2 cm ja põranda pistikupesad - mitte rohkem kui 1 meeter. Liini paigaldamisel on keelatud kasutada naelu, klambreid ja kruvisid kaabli kinnitamiseks otse kandepinnale.

Regulatiivsed dokumendid kehtestavad järgmised paigaldusvõimalused:

• painduvad gofreeritud torud;
• jäigad ümmargused ja ristkülikukujulised plastprofiilid;
• keermestatud ühendustega metallvoolikud;
• polümeeri kaabelkanalid;
• õõnsad eemaldatavad plaadiribad ja põrandaliistud;
• terasest nöörid;
• keraamilised isolaatorid.

Kuna sellised konstruktsioonid näevad laes ebaesteetilised, on nende maskeerimiseks mitu võimalust. Selleks kasutatakse pingutuskonstruktsioone, kipsplaadist rippsüsteeme, plastpaneele ja metallliistu.

Pistikupesade ja lülitite paigaldamise meetodid

Pistikupesade ja lülitite, samuti juhtmestiku paigaldamine võib toimuda avatud või suletud viisil.

Esimest võimalust kasutatakse ruumide korraldamiseks, mille seinad on valmistatud tuleohtlikest materjalidest või mille paksus on ebapiisav paigalduskarpide (pistikupesade) paigaldamiseks. Mõnel juhul tehakse selline otsus jõu ja aja säästmiseks ehitusprotsessi ajal või kui varem paigaldatud juhtmestik ebaõnnestub. Kinnitamine toimub otse kandvale pinnale.Välispaigalduse miinuseks on see, et seadmete korpused ulatuvad 4-6 cm seinte pinnast kõrgemale ja rikuvad ruumide sisemust. Lisaks suureneb toote kahjustamise või lagunemise tõenäosus hooletu liikumise, mööbli ja suurte kodumasinate teisaldamise tõttu.

Pistikupesa kinnise paigaldamise meetodit saab kasutada koos igat tüüpi kaablite vedamisega. Esmalt tehakse seina sisse augud, millesse kinnitatakse pahtlile plasttopsid. Pärast lahuse kristalliseerumist ühendatakse pistikupesa juhtmetega ja kinnitatakse kindlalt plastkarpi. Kui te ei võta arvesse aukude lõikamise ja puurimise raskusi, on see meetod usaldusväärsem, praktilisem ja esteetiliselt meeldivam.

Vastavus standarditele

Eluruumides elektripaigaldustööde tegemisel tuleb järgida nende jaoks kehtestatud standardeid järgmiste parameetrite osas:

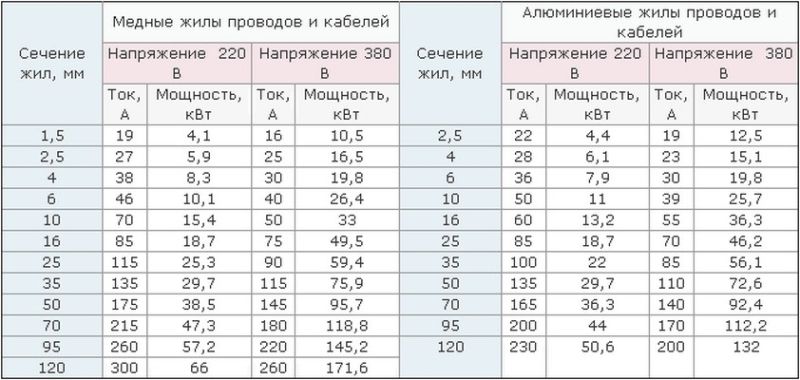

• Veenide sektsioon. Peate valima juhid neid mõjutava maksimaalse koormuse arvutusega. Lubatud võimsuse ületamisel metall kuumeneb, mis põhjustab suitsu teket, isolatsiooni sulamist ja tuleohtu.
• Liinide panemine. Võrgufragmendid võivad paikneda ainult vertikaalses ja horisontaalses suunas, need ei tohiks sisemise paigaldamise ajal üksteisega ristuda. Pistikupesade rühmad peaksid asuma põrandast samal kaugusel.
• Vahetamine. Peamine reegel on vask- ja alumiiniumjuhtmete otsese ühendamise keeld. Selleks peate kasutama poldi ja mutri, rehvide või vedruklemmide kaudset ühendust. Samast metallist juhtmeid saab keerata ja seejärel isoleerida.
• Asukoht.Tuleb välistada vähimgi mehaaniliste vigastuste, juhtmestiku elementide sulamise ja vee sattumise võimalus.

Vastavus standarditele on konstruktsiooni ohutuse ja vastupidavuse aluseks.

Erinevat tüüpi juhtmestiku reeglid

Erinevat tüüpi ruumide seadmete juhtmestiku valimisel peaksite järgima GOST 12.1.044 sätestatud reegleid. Elamute jaoks peate kasutama kolmesoonelisi kaableid vasest südamikuga 1-2,5 mm. Isolatsioon peab olema mittesüttiv ega tohi kuumutamisel suitsu eraldada. Nendele parameetritele vastavad kaubamärgid VVG-Pngd, VVGzngd, Flame-X, N2XH, YnKY.

Mittesüttivatest materjalidest ruumide korraldamisel on piiranguteta lubatud kasutada lihtsaid juhtmeid. Pidevas režiimis töötavad võimsad tarbijad tuleb ühendada eraldi liiniga, mis on varustatud RCD-ga.
