Elektrijaotuskilpide kontseptsioon ja tüübid

Elektrikilp on seade, mis võtab vastu ja jaotab ühefaasilise (kuni 1000 V) ja kolmefaasilise (kuni 50-60 Hz) voolu energiat. GOST 51321 märgib, et elektripaneeli saab toita ühest või mitmest sisendliinist ning ühendada neutraal- ja kaitsekaablitega. Paigaldamine toimub majade ja korterite valgustuse ja elektrikommunikatsiooni korraldamiseks.

Elektrikilbi seade

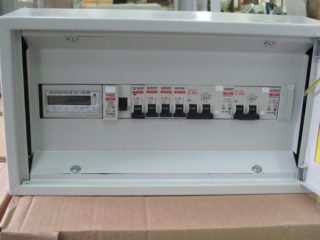

Korteri elektrikilp asendab arvestite, lülitite ja RCD-de süsteemi, mis säästab ruumi esikus. Toode koosneb mitmest komponendist:

• korpus metallist või kuumakindlast plastikust – saab sisseehitatud või seinale kinnitada;
• sisendkaitselüliti - topeltelement võib faasi- ja nullliini pinget välja lülitada;
• RCD ehk diferentseeritud relee - pingelekke tuvastamisel lülitab see elektri välja;
• automaatsed lülitid-kontrollerid valitakse vastavalt tarbijate võimsusele;
• DIN-rööbas - metallplaat, millele asetatakse klambrite abil kuulipildujad;
• elektriseadmete omadustele vastava ristlõikega ühenduskaablid;
• elektriarvesti energiatarbimise registreerimiseks.

Vajadusel paigaldatakse elektriarvesti.

Elektripaneeli funktsioonid

Elektrijaotuskilp on maja või korteri tehnoosakond, kus asuvad elektrivõrgu juhtimis- ja hädaseiskamisseadmed. Nad täidavad järgmisi funktsioone:

• hargnemisliinid erinevate tarbijate toiteks;
• automaatne elektri väljalülitamine rikete korral;
• energiatarbimise kontroll, kui arvesti on paigaldatud;
• energiavarustuse üldise seisukorra ja kvaliteedi jälgimine, kui on olemas releed ja andurid;
• kodumasinate põlemisohu vältimine;
• ühtlane koormuse jaotus liinil.

Suurenenud koormuse all käivitunud jaotuskilp hoiab ära inimeste vigastused.

Põhilised klassifikatsioonid

Kasutusala järgi

Elektrikilp tagab korterite, korruste või suurte hoonete elektrivarustuse ohutuse. Vastavalt teeninduspiirkonna levialale jagunevad seadmed mitut tüüpi.

• Peajaotuskilp ehk peajaotuskilp on suur konstruktsioon, mida kasutatakse elektrotehnikas trafoalajaamas või tootmisliinides. Seade varustab energiat suure objektiga, jaotades selle ühtlaselt. Tänu sellele välditakse võrgu ülekoormusi ja toimub automaatne üleminek põhitoitelt varutoitele.
• Sisendisse paigaldatud kilpi ehk ASU-d kasutatakse toitekaablite jaoks kodudes, kontorites ja tehastes. See on mõeldud liinide eraldamiseks, millest korter või kogu korrus toidetakse. Seade võtab arvesse energiatarbimist, käivitades väljalülituse ülekoormuse ja lühise korral.
• ShchE – põrandapaneel. Moodul on paigaldatud voolu jagamiseks 2-6 korterile. Sellel on sektsioonid tarbijaautomaatika, elektriarvestite ja kasutajaseadmete jaoks: telefon, televiisor, raadio, sisetelefon.



• ShchK sisendseade on paigaldatud korteri juhtmete sissepääsu juurde. Standardne paigalduskoht on esik, vestibüül, välisukse lähedal asuv ala. Varjestus takistab lühiseid, ülekoormusi, tagab voolu jagamise ja kontrollib elektrikulusid.
• Juhtruum on seade, mis juhib kütte-, ventilatsiooni- ja signalisatsioonimehhanismide automaatikat ja ajamid. Kasutaja konfigureerib parameetrid käsitsi.
• SCHA - automaatikapaneelid on varustatud tarkvarakontrolleritega, mis jälgivad elektrisüsteemi ja teiste võrkude seisukorda.
• ShchBP - katkematu toitepaneel on vajalik juhtimissüsteemide, meditsiiniasutuste seadmete ja muude 1. kategooria toiteallika seadmete elektrivarustuseks.
• ShchSN - abiseadmete toiteseadmed rajatistes - jaamades ja alajaamades. Tänu neile toimivad jõutrafod, juhtimissüsteemid ja põhiside.

Ettevõtted kasutavad ka akude, laadijate ja alalditega alalisvooluplaate (DC-paneele).

Vastavalt paigaldusviisile ja asukohale

Olenevalt paigaldusmeetodist on mitu mudelit.

• Arved. Välispaneel kinnitatakse seina külge isekeermestavate kruvide ja tüüblitega. Paigalduskoht tuleks valida, võttes arvesse paigaldatud jaotuskilbi eendit pinnast 12-20 cm. Seinale paigaldatav seade sobib puitmajadele, valmistatud metallist ja plastikust, mida kasutatakse peidetud või avatud liinide jaoks.
• Sisseehitatud.Seadme paigaldamiseks tehakse seina spetsiaalne nišš, mis muudab paigaldustööd keerulisemaks. Tehnoloogiline õmblus on peidetud spetsiaalse äärikuga sisseehitatud elektrikilbi esiosas.
• Põrandal seisev. Mudelid on suurte mõõtmetega, mistõttu neid ei kasutata kodumajapidamiste elektriliinide jaoks. Seadmed on olulised tootmises, administratiivhoonetes ja kaubanduskeskustes.

Jaotuskilp paigaldatakse õue või siseruumidesse. Sisemise tüüpi seadmed paigaldatakse põrandatele, korteritesse, spetsiaalsetesse majapidamisruumidesse.

Väliselektrikilbi toodetakse pinnale paigaldatavate ja põrandale paigaldatavate versioonidena. Paigaldamine toimub hoone seinale, eriseadmete korpusele, kasutades tugesid ja aluseid. Väliste mõjude eest kaitsmiseks on sellel iga ilmaga vastupidav korpus.

Jaotuskilp paigaldatakse tuleohtlikest ainetest eemale, hea loomuliku ventilatsiooni, hõlpsa juurdepääsu ja piisava valgustusega piirkonda.

Materjalid tootmiseks

Sõltuvalt tootmise toorainest on kahte tüüpi kilpe:

• Metall, millel on kõrge vastupidavus mehaanilistele mõjudele. Tooted on vastupidavad, töökindlad, kuid rasked. Paigaldamine toimub garaažides, tootmises spetsiaalses paneeliruumis.
• Kuumuskindel plastik ja kerge. Esteetilised ja vastupidavad tooted paigaldatakse korteritesse, paigaldatakse era- või maamajja ilma maandust korraldamata.

Plastist valmistatud eelarvemudelid muutuvad aja jooksul kollaseks.

Elektrijaotuskilp koosneb lisaks korpuse osale metallist DIN siinidest ja spetsiaalsetest kinnituspaneelidest.Tugevuse ja välismõjude eest kaitsmise tagamiseks on kast varustatud kummitihendite ja suletud tolmukindlate kaablite väljalaskeavadega. Metalltoodetel on sageli lukustusmehhanismid - õhuliinid, hingedega, elektroonilised.

Kaitse tolmu ja niiskuse eest

Kaitseastet näitab tootja märgistus korpusel. Kõige tavalisemad kaitseastmed on järgmised:

• IP20, IP30. Niiskuse ja tolmu eest kaitsmata kast sobib ainult kuivadesse ruumidesse. Sisemine sisu on peidetud klapiga.
• IP44, IP54. Hea niiskus- ja tolmukindlus määrab toodete kasutamise õues või märgades ruumides. Veevoolude eest kaitsmiseks vajate täiendavat läbipaistvat korpust.
• IP55, IP65. Veekindlat tüüpi seadmed, sobivad paigaldamiseks agressiivsetesse tingimustesse. Need on paigaldatud ilma täiendava kaitseta ning ei puutu kokku niiskuse ja vihmaga. IP55-ga kast on osaliselt tolmu mitteläbilaskev, IP65-ga karp aga 100% tolmukindel.

IP21, IP31 ja IP32 kategooria mudelid paigaldatakse siseruumidesse. Välispaigaldamiseks on parem valida IP54 varjestus, millel on suletud klapid ja suletud kaablisisendid.

Klassifikatsioon disaini järgi

Disaini põhjal saate valida järgmised mudelid:

• Modulaarne. Elektripaneeli kasutatakse releede, kaitselülitite ja juhtmete jaoks. See on väike metall- või plastikpaneeliga kaetud kapp, millel on liistud ja siiniplatvormid.
• Raamatupidamine. Sees saate paigutada elektriarvesti ja muud mõõteseadmed DIN-liistudele ja kruvidele. Mõned modifikatsioonid on saadaval modulaarsete kaitselülititega.
• Raamatupidamine ja jaotus.Seade on varustatud haruliinide RCD-de paigaldussiiniga, lüliti lahtriga, mis on tihendatud, suletud kaanega või lukuga.

Paneelseadmetel on komplektsed paigalduspaneelid, millele koostatakse paigaldusprojekt ja koosteskeemid.

Moodulite arvu järgi

Keskmise või väikese suurusega elektripaneel võib moodulite arvu poolest erineda. Spetsiaalsed sektsioonid on mõeldud ülegabariidiliste seadmete paigaldamiseks.

Moodulite arv seadmetes on erinev. Saadaval on 10, 12, 16 ja 18 kambriga tooted. Ühe elemendi laius on 18 mm, mis vastab ühepooluselise lüliti parameetritele.

Modulaarsed mudelid on vaja valida sõltuvalt tarbijate arvust, kaitselülitite tüübist, automaatsete kaitselülitite, arvesti ja RCD olemasolust. Kahepooluseline kaitselüliti on ühendatud 2 mooduliga, kolmefaasiline kaitselüliti - 3, ühefaasiline RCD - 3, kolmefaasiline RCD - 5, elektriarvesti - 6-8.

Keskmise korteri jaoks piisab 12-16 mooduliga mudelitest. Arvesti paigaldamisel jaotuskasti vajate 16 kuni 24 moodulit. Eramajas kasutatakse seadmeid, millel on mitu mudelit alates 24 tk. Kahekorruselise maasuvila liini paigaldamisel paigaldatakse 2 paneeli.

Parimad elektrikilpide tootjad

Siseturul on Venemaa ja välismaiste montaaži elektripaneelid. Kvaliteetseid kaupu tootvate vääriliste tootjate hulgas on:

• Electromol. Moskva kaubamärk, mis on spetsialiseerunud elektripaneelide seadmetele. Nad toodavad ASU-sid, korteri- ja põrandakilpe.
• 1 Elektriseadmed.Venemaa ettevõte, mis toodab põranda-, sisend- ja jaotusseadmeid, samuti valgustuse juhtpulte.
• QMS. Novosibirski kaubamärk, mille sortiment sisaldab ShchO paneele, alajaamu, põrandabokse.
• Makel. See toodab läbipaistvate ja läbipaistmatute uste ning IP40 kaitsega välis- ja siseseadmeid. Bränd ei kasuta halogeene.



• I.E.K. 98% toodetest on kokku pandud Vene Föderatsioonis, 2% Itaalias, Bulgaarias ja Poolas. Karbid on mõeldud 2-96 moodulile. Valikus on monteeritud, sisseehitatud, jaotus- ja raamatupidamisseadmed.
• Fotka. Kreeka tootja toodab sisseehitatud terasest seadmeid, millel on dekoratiivsed esipaneelid ja uksed. Neil on 13-80 moodulit, mis sobivad väikestesse korteritesse ja tootmisse. DIN-liist on reguleeritav horisontaalselt ja vertikaalselt.
• ABB. See toodab mitut seeriat lülituskappe – ilma raamide ja usteta või koos nendega. Kilbid on reavahedega 125-150 mm, terasraamid ja uksed ning varustatud hoidikutega, millele kinnitatakse elektrijuhtmestik.

Esitatud kaubamärkide tooted vastavad GOST standarditele ning eristuvad nende kvaliteedi ja töökindluse poolest.

Paigaldus- ja seadmenõuded

Elektrikilbi paigaldamise eesmärk on tagada elektriohutus, seetõttu peate selle valimisel ja paigaldamisel tähelepanu pöörama GOST 51778-2001 ja PUE nõuetele:

• Tootega peavad olema kaasas dokumendid üksikasjaliku kirjelduse ja nimivooluga;
• korpusele kantakse pingepiiranguga elektriohutusmärk;
• kvaliteetne kilp on valmistatud mittesüttivatest materjalidest - kuumakindlast plastist või metallist polümeerkattega;
• Kodumasinate ühendamiseks mõeldud kaablid peavad olema märgistatud;
• siinide, maandus- ja nullklemmliistude tähistamine toimub vastavalt PUE standarditele;
• elektrikilbi uksed ja korpus peavad olema maandatud;
• ustel on spetsiaalsed kohad tihendite paigaldamiseks;
• Laste juurdepääsu eest kaitsmiseks asetatakse kilbile lukk.

GOST märgib, et elektrikilbi kaitselülitid ühendatakse spetsiaalsete siinikammide abil.

Elektrikilbi seadmete paigaldamine toimub korteri välisukse lähedal spetsiaalses nišis. Kui seda pole võimalik korraldada, kinnitatakse seinale väline kast või koputatakse seina. Seade asetatakse põrandajoonest 1,5 m kõrgusele. Ülemiste masinate rida peaks olema silmade kõrgusel. Puithoonetes eelistatakse hea tolmu- ja niiskuskindlusega monteeritud mudeleid.
