Koduse elektrijuhtmestiku paigaldamisel või selle parandamisel peate täpselt teadma, kuidas ühendada kolme võtmega lüliti olemasoleva valgustusvõrguga. Lähtuda tuleks sellest, kui palju lampe antud liinil peaks kasutama ja kuidas ratsionaalselt jaotada kolm peamist mehhanismi üksikute koormuste vahel. Et mõista, kuidas 3 võtmelülitit on ühendatud, peate tutvuma nende disaini ja konkreetse rakendusega.
Disain ja rakenduse omadused
Struktuurselt on 3-klahviline lüliti standardne lülitusmehhanism, mis koosneb kolmest identsest seadmest. Kui ühe nupuklahvi asend muutub (vajutades selle ülemist serva), sulgeb sisemine lüliti selle keti. Selle alumisele osale vajutades naaseb süsteem algsesse olekusse, kui elektriahel on avatud.
Samad protsessid toimuvad ka siis, kui vajutate kolme nupuga seadme ülejäänud kahte klahvi.
Selle mehhanismi konstruktsiooniomadus seisneb selles, et selle alumised kontaktid on ühendatud üheks plokiks, millele on lisatud ühine faasijuhe.Ja ülemised klemmid on tehtud eraldi, mis võimaldab ühendada nendega kolm erinevat koormust.
3-klahvilise lüliti standardühendus hõlmab järgmisi lülitusvõimalusi:
- Kui vajutate ühte klahvidest, antakse faasipinge ainult vooluringile, mis ulatub vastavast kontaktist koormuse poole. Ühendatud on eraldi lambipirn või illuminaatorite rühm.
- Kui vajutate korraga kahte nuppu, lülitatakse 220 volti juhtmetele, mis on ühendatud näiteks kahe lühtri pirniga.
- Kui kõik võtmemehhanismid viiakse ülemisse asendisse, suunatakse faas kohe kolmele koormusliinile, millesse kuuluvad lambid.
Pärast kogu ümberlülitussüsteemi viimist alumisse asendisse eemaldatakse lüliti ülemistelt elektrikontaktidelt saadav pinge täielikult. Kõik selle juhitava lühtri tuled kustuvad.
Kolme võtmega lülitit saab erinevate mustritega sisse lülitada ja aktiveerida kas osaliselt või täielikult. Viimane juhtum on nõudlik, kui on vaja ruumi valgustust maksimaalselt suurendada.
Vahetusjärjekord ja skeemid
Lüliti jaoks sobivate juhtmete paigaldamise ja ühendamise järjekord sõltub selle lülitamise viisist. Kolme võtmega valguslülitite ühendusskeemide järgi on võimalikud järgmised valikud:
- Seadmesse tarnitakse ainult faasijuhe, mis on lülitatud kolme erineva koormuse jaoks. Nulltraat pandi lühtrile ehitusjärgus lähedalasuvast jaotuskastist.
- Ühendamiseks kasutatakse faasijuhet, mis jookseb koos nulljuhtmega lähimast pistikupesast.
Esimesel juhul on toitejuhe seina sisse ehitatud (peidetud elektrijuhtmestikuga) ja selle ots ulatub väljapoole. Selle pikkus peab olema piisav, et võimaldada otsa ühendamist lüliti ühise klemmiga. Kolm väljuvat juhti asetatakse piki seinapinda sobiva koormuseni läbi jaotuskarbi.
Teist meetodit kasutatakse kolmekordsete lülitite ühendamisel pistikupesaga vanades majades, kus täisväärtuslikud jaotuskarbid enamasti puuduvad. Nende asemel on lae all plastikkarp, mille sisse on pandud keerdud.
Selles vooluringis võetakse pistikupesast nii faas kui ka null, viimane suunatakse lülitist mööda ja ühendatakse koos faasijuhtmega olemasoleva keerdusega. Sealt ristitakse need kokku valgustusseadmele. Jaotuskarbis või keerdudes ühendusi tehes tuleb hoolikalt jälgida sobivate ja lambi poole ulatuvate juhtmete isolatsiooni värvi.
Neutraaljuhtidel on tavaliselt sinine (sinine) isolatsioon ja faasijuhtmete kaitsekate on kas punase või pruuni värvi. Toitekontaktide paari ümberlülitamine toimub rangelt vastavalt värvimärgistele.
Sõltumata vooluringist, kuhu lüliti tuleb ühendada, saab seda kasutada järgmistel juhtudel:
- Eraldi lühtri ühendamine kolme või enama lambirühmaga.
- Prožektorite või valgustuselementide töö ümberlülitamine (näiteks LED-riba alusel).
- Valgustuse juhtimine kolmes ruumis ühest kaugemast asukohast (enamasti valitakse selleks koridor).
Peamisi pakutud võimalusi tuleks üksikasjalikumalt kaaluda.
Lühtri ja kolme ruumi ühendamine

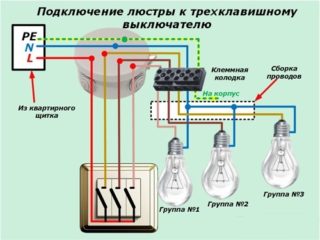

Konkreetses ruumis töötava lühtri ühendamisel kolme võtmega lülitiga on üksikute lambipirnide vahetamiseks võimalik kasutada järgmisi meetodeid:
- Igale helisignaalile antakse pinge ühelt surunupuseadme ülemistest kontaktidest, mis võimaldab neid eraldi või koos sisse lülitada.
- Soovi korral saab erinevate skeemide järgi (näiteks “1 pluss 2”) lülitada kolme lambipirni, ühelt kontaktilt lülitatakse sisse üks kombinatsioon, teiselt teine.
- Sisselülitamine, harjutatakse lühtris 5, 6 või enama lambipirni kasutamisel. Kõik nad on jagatud rühmadesse.
Korteri või eramaja kolme kõrvuti asetseva (mitteläbipääsu) ruumi valgustuse juhtimisel asetatakse lüliti selle väljapääsu lähedale ühisesse koridori. Sel juhul lülitatakse valgustus sisse vastavalt vajadusele ühes toas, kahes toas või kõigis korraga.
Ühenduse vead
Enne kolme võtmega lüliti vahetamist korteris on soovitatav tutvuda selle toimingu käigus tehtavate tüüpiliste vigadega. Peamised rikkumised uue seadme ühendamisel:
- Faasijuhe tarnitakse mitte altpoolt, vaid lüliti ülalt, mida peetakse vastuvõetamatuks ja vajab ümbertöötamist.
- Lüliti ei ole sisse ehitatud faasiliini, vaid nullahelasse. See on PUE nõuete jäme rikkumine ja võib põhjustada õnnetuse (elektrilöögi).
- Lülitist tulevad juhtmed ühendatakse valgustusseadmega mitte läbi harukarbi, vaid otse.
Viimane rikkumine toob kaasa ebamugavusi üksikute valgustusrühmade ümberjagamisel, kui vajadus tekib, näiteks lühtri parandamisel või asendamisel.
Kui kasutada kolme klahviga seadet valgustuse lülitamiseks kolmes ruumis, paigaldatakse see mõnikord ekslikult läbikäivatesse ruumidesse. "Läbipääsu" ruumide jaoks ei ole seda tüüpi ühendusi vaja spetsiaalseid läbipääsu tüüpi lüliteid.
