Suurtesse hoonetesse ja rajatistesse paigaldatakse spetsiaalsed elektrijuhtimismehhanismid, mis on ette nähtud mahuliste voolunäitajate jaoks (üle 100A). Seetõttu on vaja paigaldada astmelised trafod. Kõigi seadmete näitude korrektseks võtmiseks vajate arvutatud elektrienergia mõõtetegurit.
Mis on teisendussuhe
Elektriarvesti teisendussuhe on tehniline parameeter, mis määrab energiatarbimise mõõteseadmete näitude täpsuse.
Suurte rajatiste (tööstus-, äri- jne) elektriarvestid ei ole otse ühendatud hoone üldvõrku, sest klassikalised seadmed ei anna vajalikku pingetaset. Rikke tõenäosuse vähendamiseks on vaja vähendada sisendvõimsuse andmeid paigaldatud trafode kaudu.
Arvutatud elektriarvestuse koefitsient on näitaja, mis kajastab voolutugevuse ja arvesti andmete suhet.Kui tarbitud elektrienergia hulk on suur, ei kajasta seadmed tegelikku kogust, mistõttu kasutatakse lisaarvutust. Koefitsiendi näitaja on mitu punkti suurem kui üks. Korrutamisel saadakse tegelikult tarbitud elektrienergia väärtus.
Teine punkt on trafo tase vea osas. Energiaarvestid vastavad 0,5 või 0,2. Mida kõrgem väärtus, seda vähem täpsed seadmed näitavad.
CT määramise valem
Elektriarvesti näitude arvutamine voolutrafode ja vastavate koefitsientidega toimub teatud valemi järgi. Tulemus peegeldab vajalikku skaleerimist – andmete üles- või allapoole. Ehk siis trafo muudab pingetaset ja näitab kõikumisi arvudes.
Et mõista, kuidas voolutrafodega elektriarvestit õigesti lugeda, tasub mõista kasutatud valemit. Enamasti krüpteeritakse teisenduskoefitsient ingliskeelsete tähtedega k ja n (muud märgid on vähem levinud). Kui trafol on tähis k ˂ 1, siis töötab seade astmelises režiimis, kui k ˃ 1 – astmelises režiimis.
Üldvalem on järgmine:
kus: U1 – sisendpinge tase, U2 – väljundi tase, N1 – primaarmähis (pöörete arv), N2 – sekundaarmähis (pöörete arv).
Seda valemit kasutatakse juhul, kui mähiste kadusid saab tähelepanuta jätta. Vastasel juhul kasutage järgmisi arvutusi:
kus: R1 ja R2 – andmed vastavalt primaar- ja sekundaarmähise takistuse kohta, I1 ja I2 – elektrivõimsuse tase vastavatel pööretel.
Suurte rajatiste puhul võivad valemid olla näidatust keerukamad, nii et arvutustes võetakse arvesse kõiki elektritarbimise nüansse ja üksikasju.

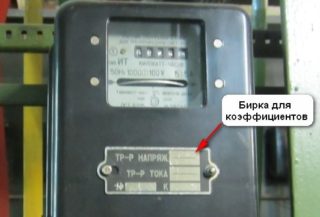

Elektriarvesti teisendustegur (mõõte) on väärtus, millega arvesti näidud korrutatakse õigemate andmete saamiseks. Näiteks koduvõrkude jaoks - 20 ühikut. Kui kasutate arvesti ekraanilt koefitsienti ja numbreid, saate teada tegelikult tarbitud energiakoguse.
Elektrienergia mõõteseadmete tüübid
Elektrienergia mõõteseadmed on multifunktsionaalsed mehhanismid, mis suudavad kajastada andmete hetkeasendit, salvestada ja edastada olulist teavet. Tänapäeval kasutatakse kolme erinevat tüüpi loendusmehhanismi.
Mehaanilised või induktsioonmõõturid
Kõige sagedamini esinev klassikaline seadme tüüp. Disain koosneb kahest tavapärasest mähist. Üks neist piirab vahelduvpinge andmeid, vältides moonutusi ja elektrivoolu vastuvõtmist. Teine teisendab vahelduvpinge voolu.
Peamised eelised on kasutusmugavus ja seadmete vastupidavus. Seda tüüpi arvestite kasutusiga on pikk ja hind madal. Negatiivne külg on mehhanismi mõõtmed.
Mehaanilistel seadmetel on suur viga, mis on madala pingega võrkudes kasutamisel väga märgatav.
Elektroonilised arvestid
Seadmete arvutuste täpsus on kõrgem, kuid nende hind on kõrgem. Täiendav pluss on võimalus töötada mitmes režiimis (näiteks hommikul ja öösel, kahe- ja kolmetariifsed seadmed).
Elektroonilised arvestid muudavad sissetulevad analoognäidud spetsiaalseks digitaalseks kodeeringuks, mille omakorda teisendab väike mikrokontroller. Vastuvõetud andmed on ekraanil näha.Nad üritavad selliseid seadmeid paigaldada üha sagedamini, asendades vananenud mehaanilised mudelid.
Muud eelised on kompaktne suurus ja kaugjuhtimisvõimalus.
Hübriidmõõturid
Need on keskmine valik elektrooniliste ja mehaaniliste loendurite vahel. Ühest küljest on seadmed mugavuse huvides varustatud digitaalse ekraaniga. Teisest küljest kasutavad nad klassikalist induktiivset meetodit andmete hankimiseks ja töötlemiseks.
Hübriidseadmeid paigaldatakse harva, eelistades analoog- või elektroonilisi mehhanisme.
Kasulikud näpunäited
Elektriarvestid võimaldavad näha tarbitud energia hulka, et adekvaatselt hinnata tarbimist ja arvutada lõppmakse. Seadmed erinevad täpsusklassi, võimsuse ja lubatud vea astme poolest. Täpsete andmete saamiseks võetakse näidud ja arvutatakse tegelik tarbimine koefitsiendi ja kalkulaatori abil.
Linnapiirkondades ja külades asuvate elamute jaoks kasutatakse väikeseid seadmeid - ühefaasilisi arvestiid (näiteks Mercury 230 ART-03 CN, toodetud Moskvas) või mitmetariifseid seadmeid, mis sobivad 220-voldise või 120-amprise võrgu jaoks.
On oluline, et igal uuel seadmel oleks riikliku kontrolli pitsat. Ilma selleta ei peeta elektriarvesti näitu usaldusväärseks ja reguleerivad asutused ei aktsepteeri neid. Saate valida sobiva loenduri ja arvutada tegelikud näitajad ise või kontrollerite kaudu.
