Harukarp kuulub elektrijaotustoodete kategooriasse, mida kasutatakse juhtmeliinide paigaldamisel sise- ja välistingimustes. Selle funktsionaalne otstarve tuleneb nimetusest, mis tähendab seadet üksikute juhtide lahtiühendamiseks. Eemaldatava katte olemasolu karbil tagab remonditöötajatele vaba juurdepääsu juhtmestiku sisemistele osadele, kui on vaja lülitusjärjekorda muuta. Majapidamisvõrkudes kasutatakse seda seadet elektribusside kokkupanemiseks ja nende edasiseks jaotamiseks korteri konkreetsetele tarbijatele.
Jaotuskastide tüübid
Erinevaid elektrijuhtmete harukarpide näidiseid eristatakse nii paigaldusmeetodi kui ka nende valmistamisel kasutatud materjali tüübi ja mitmete muude omaduste järgi. Nendest kriteeriumidest esimese kohaselt on need täidetud järgmistes muudatustes:
- sise- või varjatud paigaldamiseks;
- välispaigalduseks (õhuboksid).
Esimest tüüpi paigaldustooted asetatakse eelnevalt ettevalmistatud niššidesse, puuritakse seina spetsiaalse “krooni” tüüpi kinnitusega. Sellesse tarnitud juhid on samuti paigaldatud salaja spetsiaalselt selleks ettevalmistatud soontesse. Välispaigalduseks paigaldatakse jaotuskarp otse seinale või spetsiaalsele plastikust pistikupesa karbile (vineerist toorik). Kipsplaatidega viimistletud seinte puhul kasutatakse kõige sagedamini varjatud paigaldusmeetodit.

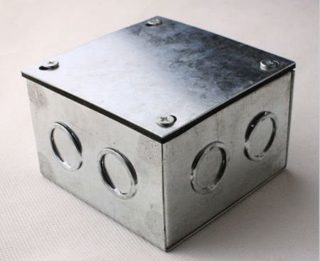

Kasutatava materjali tüübi järgi jagunevad kõik teadaolevad elektrijuhtmestiku jaotuskarbid plast- ja terastoodeteks. Teise tüübi valmistamiseks kasutatakse tinatud teraslehti või alumiiniumsulameid, mis ei allu korrosioonile. Kõige turvalisema konstruktsiooniga karbid on varustatud hermeetiliselt suletud tihenditest valmistatud isolatsiooniga, samuti tihedalt keeratava kaanega.
Metallkorpus tagab sellesse paigutatud juhtmete ohutuse tulekahju korral kaitseseadiste töötamiseks piisava aja jooksul.
Elektriliste kaitsekilpide plastkorpused ei ole nii töökindlad kui nende metallist analoogid. Sellest hoolimata on neil järgmised positiivsed omadused:
- oksüdatsioonikindlus;
- head isolatsiooniomadused (ei juhi elektrivoolu);
- kergus ja odavus.
Harukarbid on erineva kujuga ja võivad olla ruudukujulised, ümmargused või ristkülikukujulised. Ümmargune konfiguratsiooni harukarp on optimaalne väikese ühenduste arvu ja avatud paigaldusega liinide jaoks. Suure hulga südamike korral on mugavam kasutada ristkülikukujulisi plast- või metalltooteid.
Kui on vaja sisemist paigaldust, peetakse ümmargust kasti mugavamaks, kuna selle jaoks on lihtsam seinas nišši valida.
Traadikarpide geomeetrilised mõõtmed sõltuvad juhtmete koguarvust ja nende ristlõikest.
Harukarpide kasutamise eelised
Tüübi järgi õigesti valitud ja valitud asukohta õigesti paigaldatud jaotuskast annab kasutajale mitmeid eeliseid.
- Sellise lähenemisega montaažiüksuste korraldamisel ei ole vaja vajalike ümberlülituste tegemiseks otsida vabu südamikke.
- Teades, kus asuvad elektrilised välised harukarbid, jääb üle vaid ühendada uus seade olemasoleva elektrijuhtmestikuga, kasutades nende sisemist juhtmestikku.
- Peidetud paigalduse asukoha leidmine on samuti lihtne - selleks peate uurima pistikupesa kohal olevat seinaosa.
- Tavaliselt võib laest ca 3-5 cm kauguselt leida karbi valgendatud plastikust kaane, mis tuleb lihtsalt avada.
- Sees saate luua juhtmete usaldusväärse ühenduse, mis tagab kvaliteetse lülituse.
Jaotuskarbi varjatud paigalduse kasutamise tõttu ei häiri selle olemasolu ruumi üldist sisemust. Kui kasutatakse avatud paigaldust, asetatakse ühendusjuhtmete komplekti kuuluv kimp dekoratiivsesse kaablikanalisse.
Sisemine struktuur ja lülituspõhimõte
Tüüpilise kasti siseruum on tavapäraselt jagatud neljaks tsooniks, mille kõrval on välisseinad.Igal neist on perforeeritud auk (tavaliselt ümmargune), millesse sisestatakse kaablikimbud. Üks neist pärineb lineaarse masinaga jaotuskilbist ning sisaldab faasi- ja nulljuhte.
Kui lülitamine on vajalik, käivitatakse juhtmestik kahelt külgnevalt küljelt, mis tulevad selles harus asuvatest lülititest ja pistikupesadest. Pärast kõigi vajalike ühenduste lõpetamist suunatakse kaablisüdamikud silmusena ruumi külgneva ala suunas.
Kui otsakarbid paigaldatakse ummikusse, võib aukude arv olla väiksem.
Jaotusseadme siseruumide mõõtmed võimaldavad sellesse paigutada standardsete pistikute elemente.
Juhtmete ühendamise meetodid harukarbis
Paigaldusjuhtmete ühendamiseks harukarbis on teada palju võimalusi. Konkreetse lülitusmeetodi valik sõltub tarnitavate juhtmete materjalist (vask või alumiinium), keskkonnatingimustest ja ka juhtmete ristlõikest.
Võttes arvesse loetletud tegureid, on karbi sees lahtiühendatud juhtmete ühendamine lubatud järgmistel viisidel:
- lihtne keeramine, millele järgneb moodustunud kontakti jootmine;
- spetsiaalsete klemmiplokkide kaudu;
- poltühendus;
- isoleerivad isikukaitseklambrid või "mutrid";
- "Wago" tüüpi vedruklemmid.
Primitiivset keeramist, millele järgneb jootmine, kasutatakse ainult juhtudel, kui on ühendatud homogeensetest materjalidest juhid. Vasest ja alumiiniumist siinid ei ole lubatud sellisel viisil kombineerida.
Jootmise kasutamisega tagab keerdumine kvaliteetseid liitekohti ja seda kasutatakse tavaliselt siis, kui kasti sees on vähe ruumi, kuna ühenduselemente ei ole võimalik paigutada. Selle meetodi eelised hõlmavad keerdude moodustamise lihtsust ja madalat maksumust ning puudusteks demonteerimise keerukus ja vajadus täiendava tööriista - elektrilise jootekolbi - järele.
Klemmiplokid sobivad optimaalselt mitmesugustest materjalidest valmistatud juhtmete usaldusväärse ühendamise korraldamiseks näiteks metallist harukarbi sees. Nendel eesmärkidel kasutatavad tooted on valmistatud plastikust ja neil on messingist kontaktpuks, mille sees on kruvid. Pärast mõlema külje juhtmete sisestamist 5-7 mm võrra kinnitatakse need kindlalt kruviklambriga. Plastikkarp tagab kontaktide usaldusväärse isoleerimise karbi metallkorpusest.
Poltühendus on üsna lihtne, kuid tõhus viis juhtmete ühendamiseks ilma nende otsese kontaktita. Selle paigaldamiseks vajate ainult polti, kolme seibi ja mutrit. See valmistatakse järgmiselt:
- Poldi keermele pannakse seib ja seejärel kruvitakse ühe isolatsioonikestast puhastatud juhtme südamik.
- Selle peale asetatakse teine seib, mille külge keeratakse samamoodi teise traadi paljas ots.
- Kontakti lõpuleviimiseks asetatakse südamikule kolmas seib ja seejärel kinnitatakse kogu see koost kinnitusmutriga.
Klassikalist poltühendust iseloomustavad madalad kinnitusdetailid, ühenduste paigutuse lihtsus ning vask- ja alumiiniumjuhtmete kombineerimise võimalus.Puudusteks on erinevate siinide otste ebakvaliteetne fikseerimine ja vajadus katta ühendus isoleermaterjalist ümbrisega. Lisaks on seda raske seinakasti mahutada, mis on seletatav kasutatud poltidega toote suure suurusega.
Iseisoleerivad kontaktid on valmistatud plastkorgi kujul, millesse asetatakse spetsiaalne vedru juhtmete paljaste otste fikseerimiseks. Nende pistikute eelised hõlmavad nende suhteliselt madalat hinda ja tulekindla plasti olemasolu disainis. Samuti märgitakse ära kontaktühenduse korraldamise lihtsus ja suur valik korkide värvivarjundeid. IKV miinusteks on kinnituse madal töökindlus, aga ka võimetus kasutada kombineerimiseks alumiinium- ja vaskjuhte.
Wago vedruplokid võimaldavad spetsiaalse hoovaklambri abil hõlpsasti luua usaldusväärse kontakti erinevate juhtide vahel. Enne nende kasutamist tuleb juhtmete ristmikul isolatsioon eemaldada. Sellel meetodil pole praktiliselt mingeid puudusi, välja arvatud terminalide endi kõrge hind.
Kastide paigaldamise tunnused ohtlikesse tingimustesse ja nende tähistamine diagrammidel
Harukarpide paigaldamise ja sisemiste ühenduste korraldamise ohtlikeks tingimusteks peetakse järgmisi olukordi:
- paigutamine vannitubadesse;
- keldriruumidesse elektrijuhtmete paigaldamine;
- harukarbi paigutus maapinna lähedal või kõrge õhuniiskuse tingimustes (näiteks sukelpumba ühendamisel);
- kasutada tänavavalgustuseks.
Sellisel juhul ühendatakse juhid ainult jootmise teel.Saadud ühendust on lubatud väänata ja tinatada.
Kaabli sisend kasti on eriti hoolikalt suletud ja enamasti täidetud silikooniga. Maasse pandud põhiliin koos harukarbiga asetatakse metalltorusse, mis hoiab ära toote hävitamise näriliste poolt. Lisaks peavad sellised liinid vastavalt PUE nõuetele olema maandatud. Ohutusabinõud, millest räägiti, puudutavad peamiselt metallist harukarpe, milles otsekontakt faasipingega ähvardab kasutajat elektrilöögiga.
Tähistus diagrammil
Kastide tähistamiseks elektriskeemidel kasutatakse spetsiaalseid sümboleid, tavaliselt ringi või ruudu kujul, mille juurde viivad sirged jooned. Sõltuvalt nende seotusest graafiliste sümbolitega jagatakse need järgmistesse kategooriatesse:
- tutvustuskastid;
- harutooted;
- otseturustajad;
- terminali (tupik-) karbid.
Iga ühe või teise ikooniga tähistatud element täidab oma funktsiooni, mis väljendub nende graafiliste kuvade erinevuses (vastavalt GOST 2.755-87).
