Jaotuskarbi paigaldamine igasse ruumi, kus inimene plaanib elektrit kasutada, on oluline samm elektri juhtimisel. Tänu sellele konstruktsioonile on võimalik elektrijuhtmestikku katkematult ja ohutult kasutada. Visuaalselt on see tavaline plastikust või metallist kast, mille küljed on varustatud aukudega. Konstruktsioonist ulatuvad juhtmed, mis varustavad elektriga kõiki seadmeid.
Milleks on harukarp?
Harukarp on seade, mis on ette nähtud elektrivoolu ühtlaseks jaotamiseks sisselaskepunktidesse, nagu lülitid ja pistikupesad. Tänu sellele seadmele on võimalik elektrivõrku tinglikult jagada põhisuundadeks. Peakaabel on igasse ruumi veetud ning sellega on juba ühendatud kõik lülitid, pistikupesad ja valgustid.
Lisaks põhikaitsele ülekuumenemise ja põlemise eest on seade võimeline kaitsma juhtmeühendusi agressiivsete keskkonnategurite eest.Elektrikilbi olemasolu aitab vältida mustuse, niiskuse ja tolmu sattumist juhtmestikusse.
Jaotuskastide tüübid
Peamine erinevus jaotusstruktuuride vahel on kasutatav paigaldusmeetod. Seadme saab ehitada seina sisse ja hoolikalt maskeerida ehitussegudega või paigaldada seina pinnale.
Avatud juhtmestiku jaoks

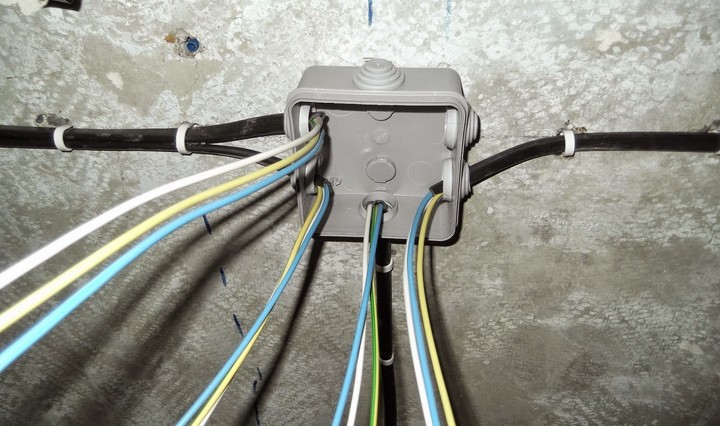

Katmata juhtmestiku harukarp peab olema kindlalt seinapinnale kinnitatud. See kehtib ka kaabelkanalite kohta, millesse elektrijuhtmed paigutatakse. Seda paigaldusmeetodit on eelistatav kasutada tööstusettevõtetes ja kontorites, kus ruumi välimus ei oma tähtsust. Samuti kasutatakse avatud paigaldusmeetodit sageli maamajades ja suvilates ning tehnilistes ruumides.
Meetodi peamine eelis on kiire ja takistamatu juurdepääs seadmele, samuti elektriahelate ühenduspunktile.
Peidetud juhtmestiku jaoks

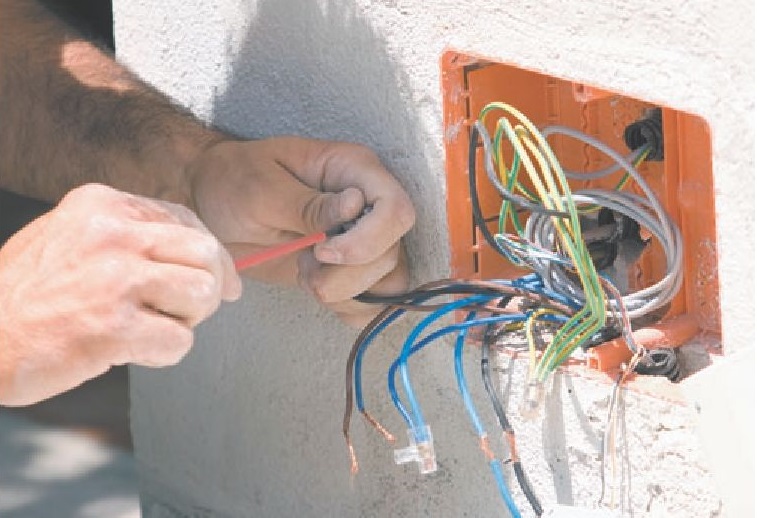

Seadmed paigaldatakse kindlasse seinaavasse klemmide ja elektrijuhtmete liitumiskohas. Paigaldamine on võimalik ka vaheseinte vabasse ruumi. See võimaldab paigaldada jaotusstruktuuri ja asetada juhtmestiku spetsiaalsetesse kaabelkanalitesse, mis asuvad seinas. Neid varjatakse erinevate ehitussegude, näiteks krohvi abil. Peale paigaldamist tuleb ka seadme uks hoolikalt seina sisse peita.
Peidetud paigaldusmeetodi eelised on see, et kõik osad on kindlalt peidetud ega riku ruumi välimust. Puuduste hulgas väärib märkimist seadmele juurdepääsu puudumine. Kui see ebaõnnestub, on vaja remont "rikkuda".
Jaotuskasti seade

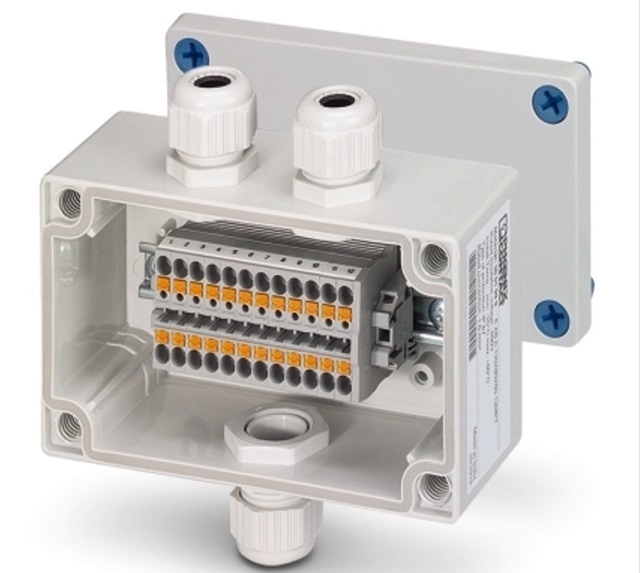

Seadme korpus peab vastavalt sihtotstarbele olema kaalu ja suurusega kerge ning tagama ka juhtmeühenduste kvaliteetse isolatsiooni. Jaotuskarbid võivad olla ristküliku-, ruudu- või ümmarguse korpusega, milles on augud elektriahelate suunamiseks.
Välispaigalduseks mõeldud seadmetel on järgmist tüüpi seinakinnitus:
- Neid saab paigaldada spetsiaalsetele pingutusliinidele ja varustada ka kaabli spetsiaalsete kinnitusdetailidega.
- Korpus on varustatud sisemiste aukudega turvaliseks fikseerimiseks.
- Välised avad.
Jaotusseadmed jagunevad ka valmistamismaterjali ja mõõtmete järgi. Eksperdid soovitavad eelistada plastkarpe.
Paigaldusreeglid

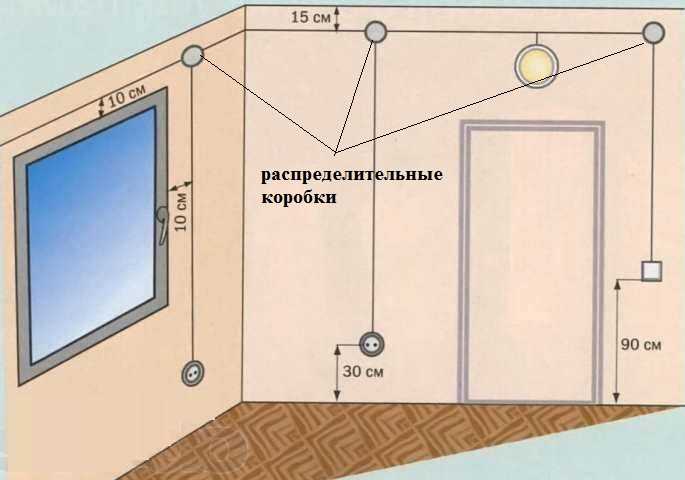

Elektri ühtlaseks jaotamiseks mõeldud karbid paigaldatakse laest ca 25 cm kaugusele. Kui seade paigaldatakse varjatult, peaks kate asuma pinnal nii, et seda oleks vajadusel lihtne avada ja töid teha.
Samuti on oluline leida peidetud juhtmestiku harukarpidele sobiv koht, et ruumi sisemuse kujunduslik eesmärk ei läheks kaotsi.
Paigaldamine
Enne paigaldamist on oluline tutvuda kõigi PUE juhendis loetletud regulatiivse dokumentatsiooni nõuetega, samuti suurte kogemustega spetsialistide lihtsate soovitustega.
- Jaotusseade peab olema alati ligipääsetav.Levinud on juhtumeid, kui rip- või pinglae paigaldamisel langetatakse selle taset, mistõttu seade on kättesaamatus kohas. Hädaolukorras või ebatavalistes olukordades võib see kaasa tuua suuri probleeme ja raskusi.
- Kui räägime avatud paigaldusviisist, tuleb seadmeid regulaarselt kontrollida: kontrollida ühendusi kütte suhtes, vajadusel pingutada kontakte.
- Seina peidetud paigaldusmeetodi korral on vaja igale jaotuskonstruktsioonile teha süvend, mis sobib kuju ja suurusega. Sügavus peaks olema selline, et kast ei ulatuks seina tagant välja ja suletud kaas oleks pinnaga peaaegu samal tasemel.
- Kui konstruktsiooni kate on kaetud tapeediga, on soovitatav selle asukoht meelde jätta või kuidagi märgistada. Samuti soovitavad eksperdid, et teie kodus oleks skemaatiliselt kujutatud kõik kastide voolud ja juhtmestiku marsruudid. See võimaldab teil meeles pidada, kus kõik asub, ja järgmise remondi ajal ei komista te kogemata puuriga juhtmestiku otsa.
- Välised mudelid tuleb paigaldada juba ettevalmistatud ja kaunistatud seintele.
Kui korteris, majas või kontoris on tehtud kvaliteetne remont, et välimust mitte rikkuda, on soovitatav kaas kaunistada vastavalt ruumi kujundusele või osta eelnevalt dekoratiivkaanega kast .

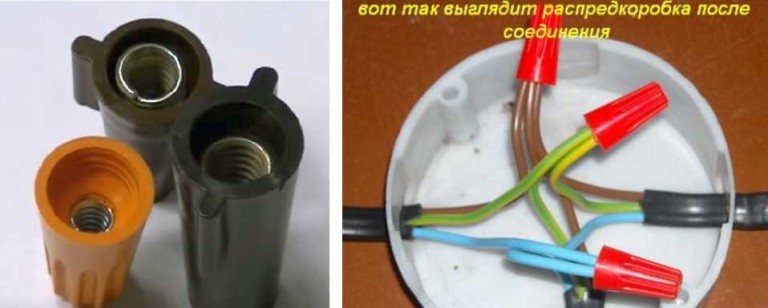

Ühenduse põhimõtted
Segaduste vältimiseks on kiirete ühenduste jaoks iga juhe erinevat värvi. Kõige populaarsem värvikombinatsioon on järgmine: heleroheline, roheline – maandus, sinine – null, valge või kollane värv sümboliseerib faasi. Seadme ühendamisel on oluline rangelt järgida järjestust.
Juhtmete õigeks ühendamiseks ühenduskarbis peate esmalt koostama projekti. Vajalik on määrata elektri kogumispunktide täpne asukoht. Skeemile vastavad jaotusseadmed paigaldatakse kõige sobivamatesse ja mugavamatesse kohtadesse.
