Elektriseadmete tõrgeteta ja pikaajaliseks tööks on oluline tagada usaldusväärne kontakt ja kaabli tihe sobitus elektrivõrku. Sel eesmärgil kasutatakse spetsiaalseid pressimiseks ette nähtud traatkõrvu. Töö tõhusaks teostamiseks tuleb tutvuda ürituse spetsiifikaga ja valmistada ette spetsiaalne tööriist.
Eesmärk ja ulatus
Kõrvade põhieesmärk on tagada usaldusväärne kontakt mitme juhtme, siini ja juhtme ning klambri ja traadi vahel. Neid kasutatakse ka elektriseadmetega seotud paigaldustööde lihtsustamiseks tehnoloogiliste toimingute tegemisel.
Kaablikingad toimivad erinevate keerdude ja igat tüüpi omatehtud ühenduste kvaliteetse analoogina, mis on endiselt väga levinud. See odav ja lihtsalt kasutatav seade tagab traadi kvaliteetse fikseerimise hülsi sees.
Traadikangide märgistamine
Tootemärgised erinevad sõltuvalt tootjast, kes on spetsialiseerunud otsikute tootmisele. Mõned neist eelistavad täielikke tähtnumbrilisi märgistusi, teised aga ainult arvväärtusi.
Märgistus ja disainifunktsioonid sõltuvad standardist, mille järgi see on valmistatud. Kõige populaarsemad ja levinumad on kodumaised ja Euroopa standardid nagu GOST 23981-80, TU ja din.
Tähtede tähistused:
- Otsikute tüübid: varrukas - G, rõngas - K, torukujuline - T, tihvt - W.
- Kujundus: jagatud - R, isane - P, emane - M.
- Lisavarustus vinüülisolatsiooniga: kombinatsioon VI või V.
Digitaalne tähistus sisaldab otsa ristlõiget ja pindala, kaabli südamikuga ühendamiseks mõeldud ava läbimõõtu. See võib sisaldada ka teavet poldiaugu suuruse kohta.
Täitmise võimalused
Konstruktsiooni järgi jagunevad otsad kruviotsikuteks ja kokkupressimist vajavateks. Esimese eripära on see, et kaabel on kinnitatud poltidega. Kui tööd tehakse ühesooneliste juhtmetega, on eelistatav kasutada teist tüüpi. Kodus ja igapäevaelus kasutatakse sagedamini teist võimalust, kuna need sobivad ka paindliku mitmetuumalise kaabli jaoks.
Samuti jagunevad osad olenevalt ühendusviisist mitut tüüpi: nurk-, kahvel- ja sirged, rõngas-, puks.
Juhtmete pressimiskõrvade valik
- Üks olulisemaid aspekte on kaabli ristlõige. Kui see on suurem kui otsaava läbimõõt, ei mahu kaabel lihtsalt hülsi sisse; kui vähem, pole ühendus tihe.
- Seadmega ühendamise viisid võivad samuti erineda. Elektripaigaldise osa tuleb kasutada juhul, kui otseühendusega lülitamine ei ole võimalik.
Kvaliteetse ühenduse tagamiseks tuleks arvestada otsikute paindlikkusega.
Kruvimise põhireeglid

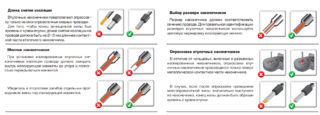

Juhtmete kvaliteetseks pressimiseks kõrvade abil on oluline järgida järgmisi reegleid ja soovitusi:
- Valige õige elektriline osa.
- Puhastage traadi südamikud põhjalikult.
- Kvaliteetse pressimise jaoks kasutage spetsiaalset varustust.
- Valige õige maatriks.
Oluline tegur, millest tulemus sõltub, on tegevuste järjestuse range järgimine pressimise ajal.
Et mitte kahjustada ühenduselemente, on vaja täiendavalt määrata läbimõõt presslõugadele.
NShVI tihvtid
NSHVI on varrukatüüpi tihvti tüüpi elektripaigaldiste osad. Need on valmistatud elektrolüütilisest vasest, tagakülg on kaetud isoleermaterjaliga. Materjali töötlemisel kasutatakse galvaanilist tinatamist.
Tööstuses ja kodus kasutatakse selliseid osi vähemalt 0,25 mm2 ristlõikega kaablite kokkupressimiseks. Võrreldes analoogidega on seda tüüpi konstruktsioonidel palju eeliseid, millest peamine on märkimisväärne pressimisaja kokkuhoid.
Keerutatud traadi NSHVI pressimine toimub järgmiselt:
- Analüüsige traadi ristlõikepindala ja valige õige otsiku mark. On oluline, et veenid siseneksid sujuvalt seeliku küljelt.
- Soovitatav on osta väikese varuga varrukad. Näiteks 1,25 mm traat tuleks kokku suruda 1,5 mm2 varrukaga ja seeliku ristlõige ei tohi olla suurem kui 2,5 mm2.
Töö efektiivseks tegemiseks on soovitatav kasutada spetsiaalseid presstange või hüdrotange, PK1 või PK1M kaubamärgi tööriistu.
Otse kasutatakse mitte ainult elektriseadmete õigeks ja pikaajaliseks tööks, vaid ka ohutuse tagamiseks. Lõdvad ühendused võivad põhjustada lühiseid ja tulekahjusid, põhjustades suurt kahju tervisele ja varale.
