Kaitselülitite laadimine on üks meetoditest, mida kasutatakse seda tüüpi seadmete õige toimimise ja kehtestatud riigistandarditele vastavuse kontrollimiseks. Lülitit saab laadida spetsiaalse skeemi järgi kokkupandud paigalduse abil.
Laadimismasinate põhitõed
Automaatlülitite põhifunktsioonid on elektriahelate aktiveerimine ja avamine. Viimane protsess käivitub, kui pinge langeb tõsiselt alla normaalse, vooluahel on ülekoormatud või tekib lühis. Kui tehnikud masinaid laadivad, on nende eesmärk kontrollida vabastuste nõuetekohast toimimist, juhtides neist läbi spetsiaalselt selleks ette nähtud paigaldisest tuleva elektrivoolu.
Olukorrad, kus seda protseduuri soovitatakse, on järgmised:
- lüliti või muu elektriseadme kapitaalremont;
- uue seadme ostmine;
- elektripaigaldise remondi lõpetamine.
Planeeritud ennetav laadimine toimub ka ettevõtte kehtestatud teatud sagedusega. Protseduuri mehhanism põhineb elektromagneti toimel vabastamisel, mille tulemusena viimane aktiveerub ja seade lakkab töötamast. Õigesti korraldatud protseduur võimaldab kindlaks teha, kas seade on võimeline võrku kaitsma mitmesuguste ebameeldivate juhtumite eest. See peab kaitsma tulekahju ja liigsete koormuste eest (sagedased nähtused juhtmete isolatsioonimaterjali kahjustuste ja rõhumuutuste tõttu) ning selle eest, et kasutaja saaks lühises elektrilöögi. Kui seade on testid läbinud, loetakse see heas töökorras ja tavapäraseks kasutamiseks sobivaks.
Kaitselülitite peamised omadused
Kaitselülitid kuuluvad kaitseseadmete kategooriasse. Need kaitsevad elektriahelat lühise tagajärgede eest: vahejuhtumi korral peab seade kohe välja lülituma, et vältida sädemete tekkimist või põlemist. Elektriseadmete jaoks kasutatakse erinevat tüüpi masinaid, mis sobivad tehniliste omadustega. Alla 1000 V pingega töötamiseks kasutatakse vormitud korpusega lüliteid (talub voolu kuni 3,2 kA), õhutoite lüliteid (kriitiline indikaator - 6,3 kA), samuti moodulstruktuuriga seadmeid.
Kõik lülitid on varustatud kahe kaitsevabastusega, mis asuvad elektriseadme korpuses. Elektromagnetiline kaitseb lühise eest ja termiline kaitseb seadmeid ja elektriahelaid liigse koormuse eest.
Seadmete peamised omadused on järgmised:
- töövool - väärtus, mille juures lüliti aktiveerub ülekoormuse või lühise korral;
- ajavahemik, mille järel seade käivitub;
- nimivoolu väärtus, mille juures seade saab tavarežiimis töötada.
Laadimisprotseduuri ajal mõõdetakse neid näitajaid. Protseduuri ei saa nimetada lihtsaks, ainult kõrgelt kvalifitseeritud elektrilabori töötajad saavad seda rakendada pärast spetsiaalse väljaõppe läbimist.
AB laadimisseade
Kaitselülitite laadimise meetod hõlmab suletud ahela kunstlikku loomist võimalusega elektrivoolu indikaatorit järk-järgult reguleerida. Seda põhimõtet kasutavad kõik müügilolevad müügiautomaatide laadijad. Erinevate nimivoolude jaoks on ette nähtud seadmeid.

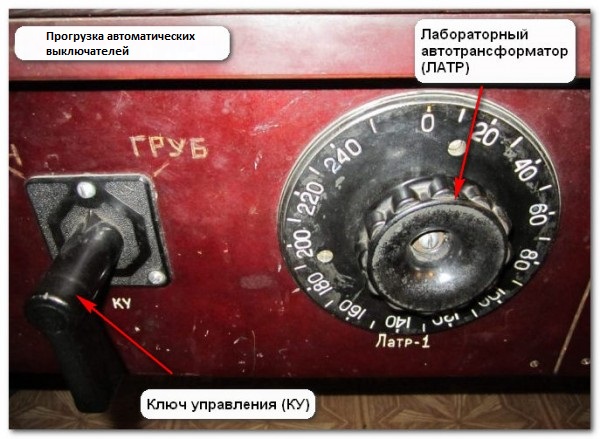

Installatsiooni saate ise kokku panna. Üheks näiteks on projekt, milles kasutatakse kolme tüüpi trafoseadmeid: üks neist vastutab koormuse eest, teine töötab elektrivooluga ja kolmas on laboriautomaatne seade. Ahel sisaldab ka šundi ampermeetrit, juhtlülitit, stopperit ja kaableid. Viimase ülesanne on ühendada testitav lüliti juhitava voolu klemmidega. See konstruktsioon võib tekitada koormustrafo sekundaarmähisele umbes 50 A voolu. Seda saab kasutada ka suurte vooluväärtuste jaoks mõeldud lülitite testimiseks, kuid siis on vaja toiteallikat ja suure võimsusega koormusseadet.
Masinate laadimise meetod
Masinate laadimine toimub ühe algoritmi järgi. Kõigepealt peate uurima seadme tehnilist dokumentatsiooni ja määrama kindlaks omadused, mida tuleb kontrollida.Seejärel testitakse väljalaskeseadmete toimimist: esmalt töötavad need alati elektromagnetilise seadmega, seejärel termilise seadmega. Seejärel fikseeritakse tulemused tehtud töö kohta koostatud protokollis.
Näide
Protseduuri saab demonstreerida kodumaise tootja BA47-29 lüliti näitel. Selle seadme kaitseklass on C, mis vastab elektromagnetilise kaitse toimimiseks vajalikule viiekordsele nimivoolule (mis siin on 6 A). See kaitseaste on kõige tavalisem tavalistes majapidamisvõrkudes kasutatavate lülitite puhul.
Enne seadme ühendamist testinstallatsiooniga peate tutvuma sellega kaasasoleva tehnilise dokumentatsiooniga. See sisaldab aja-voolu reaktsioonikarakteristiku graafilist esitust. Abstsisstelg tähistab nimiväärtust ületavat laadimisvoolu. Y-telg on ajavahemik, mille möödudes termokaitse aktiveerub.
Olles graafikut uurinud, saate aru, et tsoon, kus elektromagnetiline vabastamine käivitub, katab nimielektrivoolu (6 A) ületamise vahemikku 5-10 korda. Seega on seda tüüpi kaitse sisselülitamiseks vaja voolu 30-60 A See mehhanism töötab peaaegu kohe: kui see töötab korralikult, ei tohiks aeg ületada 0,02 s. Praktilise kogemuse saamiseks võite võtta kaheksakordse ülejäägi (48 A), sel juhul tuleks masin võrgust välja lülitada hiljemalt 0,01 sekundi pärast.
Termokaitsemehhanismi osas piirab graafik lülitusintervalli kõverate paariga, mis esindavad lüliti normaalset ja kuuma olekut.Katsetamiseks kasutatakse kolmekordset nimivoolu (18 A). Sellise sagedussuhtega elektrivoolu kasutamine testimisel on traditsiooniline näitaja, välja arvatud juhul, kui seadme passis on viiteid teistsuguse soovitatava sagedussuhte kohta. Ajaväärtus, mille möödudes masin välja lülitub, peab olema vahemikus 3 kuni 80 s (selle leiate ajakavast).
Kui mõni vabastus ei lülita seadet nõutud aja jooksul välja, loetakse lüliti vigaseks ja seda ei lubata edasiseks kasutamiseks. Seadme laadimise hõlbustamiseks võite sellele panna pikad tihvtidest valmistatud juhtmed. Kaablid on nendega ühendatud.
Laadimise protokoll ja sagedus
Enne testimise alustamist on soovitatav teha protokolli päis, kuhu tulemused salvestatakse. Dokument määrab järgmised parameetrid:
- määratud viivituse väärtused;
- testitud väljalasete tüübid;
- iga uuritud kaitse reaktsiooniaeg;
- lühise ja ülekoormusvoolu väärtused;
- iga voolu kokkupuuteaeg;
- praegused väärtused, mille juures seade töötab ja jääb staatiliseks;
- kaitsereaktsioonide tunnused testimise ajal.
Kui saadud andmed vastavad kehtestatud standarditele, on seade soovitatav kasutusele võtta. Kui laadimistoimingute käigus tuvastatakse tõrkeid, koostatakse spetsiaalne dokument, mis näitab rikkumiste olemust ja soovitusi nende kõrvaldamiseks vastavalt PUE-le.
Perioodilisus
Elektripaigaldiste ehituseeskirjad, samuti tarbija elektripaigaldiste tehnilise käitamise eeskirjad ei reguleeri mingil moel plaanilise katsetamise sagedust. Siiski on soovitatav regulaarne laadimine korrapäraste ajavahemike järel, kuna masinad kipuvad aja jooksul oma ressursse ammendama. Seadmele lisatud passis või muus dokumentatsioonis märgib tootja soovitatavad katsetevahelised intervallid. Tootmises määrab sellised perioodid tehniline juht. Enamasti soovitatakse valikprotseduure iga kolme aasta tagant. See kehtib tööstuslikesse elektrivõrkudesse paigaldatud ja koduseks vajadusteks kasutatavate seadmete kohta. Täiendavad kontrollid tehakse uute seadmete paigaldamisel või vanade seadmete kapitaalremondil.
Nende masinate regulaarne allalaadimine võimaldab teil kiiresti kindlaks teha seadme talitlushäire. See hoiab ära häired elektrivõrkude töös.
