Tüüpilised valgustusplaadid (OSH) kuuluvad seadmete kategooriasse, mis on ette nähtud ainult 380-voldiste valgustussüsteemide toiteahelate teenindamiseks. Erinevalt elektrikappidest on nende koormus rangelt reguleeritud ega ületa kehtestatud normi. Lisaks võimaldavad need sisseehitatud lülitusseadmete abil muuta üksikute illuminaatorite rühmade töörežiimi.
OSCH klassifikatsioon
Kaasaegsed elektrivalgustuspaneelid klassifitseeritakse mitmete omaduste järgi, millest peamised on korpuse materjal ja paigaldusviis. Kõik OShchi mudelid on jagatud järgmistest materjalidest valmistatud toodeteks:
- metall;
- mittesüttiv plastik.
Metallist korpuseid kasutatakse paneelkonstruktsioonides, mis on ette nähtud kasutamiseks välitingimustes. Seetõttu on need usaldusväärselt kaitstud välismõjude ja halva ilma eest ning neil on kõrge IP-reiting.
Nende kasutusea pikendamiseks töödeldakse standardseid tänavapaneele täiendavalt spetsiaalsete immutuste ja katetega.Kõrge turvalisuse tase võimaldab neid paigaldada kõrgendatud tööohuga kohtadesse. Nende mittesüttivad plastist analoogid on atraktiivse välimusega ja sobivad siseruumides paigutamiseks.
Seda tüüpi kilpide eripäraks on nende tuleohutus, kuna nende valmistamisel kasutatud plast ei põle.
Olenevalt paigaldusmeetodist võib valgustuse juhtpaneelil olla järgmine kujundus:
- rippkonstruktsiooni kujul;
- seina sisse ehitatud toode.
Kinnised seinakapid sobivad optimaalselt paigaldamiseks tehase töökodadesse ja muudesse tootmisruumidesse. Need riputatakse paigutamiseks mugavasse kohta ja kinnitatakse kinnitustüüblite abil seintele.
Koridoridesse ja trepikodadesse paigaldatud sisseehitatud elektrikilbid peavad olema varustatud lukkudega, mille võtmed jäävad valves oleva elektriku kätte. Enamik neist on atraktiivse disainiga ja paigaldatud kohtadesse, kus esteetika on eriti oluline. Kui üldine keskkond on häiritud, on soovitatav paigaldada need niššidesse, mida leidub enamikus teenindusruumides.
Disain ja varustus
Nõuded valgustusplaadi konstruktsioonile ja elektriskeemile on praktiliselt samad, mis selle jaotusanaloogi puhul. Toiteallikas toidetakse lüliti kaudu, mis on ette nähtud teenindatavate valgustusliinide kogukoormuse jaoks. Kaabli sisenemine valguse juhtseadmesse on kaitstud eraldi kaitselülitiga. Puhtkonstruktsiooniliselt on kaasaegne valgustuspaneel jaotusseade, millesse on paigutatud kinnituselemendid.
Paigaldatud seadmete kinnitamiseks kasutatakse juhendeid, mida nimetatakse DIN-liistudeks.
Järgmised lülitusseadmed asuvad kapis:
- automatiseerimisseadmed;
- lineaarsed kaitselülitid väljuvate liinide kaitsmiseks;
- sisendlüliti.
Lisaks võib see sisaldada juhtimis- ja seireseadmeid. Valgustusahelate kaitset voolulekke eest RCD abil reeglina ei kasutata. Siin kapis on spetsiaalsed plokid maandusjuhtmete ühendamiseks.
Tehnilised andmed
Valgusjuhtpaneelide tehnilisi parameetreid on mugavam arvestada OShch seeria näitel, mis on valmistatud vastavalt standardile TU3434-006-33874352-2004. Selle kategooria toodete omadused hõlmavad järgmisi funktsioone:
- ühefaasiliste rühmavõrkude kaitse ülekoormuste ja lühisvoolude eest, mille jaoks on ette nähtud ühepooluselised kaitselülitid;
- sisevalgustuse olemasolu;
- sisendkaabliga ühendamise lubatavus mitmel viisil (paketilüliti kaudu või spetsiaalsete toiteklemmide abil);
- kaabelliinide sisenemine ülemiste või alumiste avade kaudu eemaldatavate katetega;
- ühe terminaliga ühendatud sisendjuhtmete arv ei ületa tavaliselt 2;
- nende rehvide maksimaalne ristlõige on 50 m2;
- OSCH, OSCHV ja UOSCHV paneelid on mõeldud tööpingele 380/220 V ja nende kaal on 13 kuni 24 kg.
Kategooriate OShch ja OShchV tooted on varustatud AE2050, A3161 või A63 seeria lülititega ja riputatakse seintele. Sama konfiguratsiooniga UOSCHV kilbid on ette nähtud paigaldamiseks niššidesse. Kõikidel vaatlusalustel toodetel on kaitseaste IP20, mis vastab standardile GOST 14254-96.
Kilbid kaasaskantava valgustuse jaoks
Vastavalt PUE 7-le (uusim väljaanne) on kõrge riskiga piirkondades kasutatavate kaasaskantavate lampide jaoks lubatud kasutada toitepinget, mis ei ületa 50 volti. Selle saamiseks kasutatakse potentsiaali vähendavaid trafosid, mis muudavad 220-voldise võrgu 12-, 24-, 36- või 48-voldiks.
Kaasaskantavate illuminaatorite teenindamiseks toodetakse spetsiaalse disainiga kokkupandavaid kilpe, mis sisaldavad järgmisi komponente:
- pingetrafo;
- sisenemiskaitseks kasutatav masin;
- tarbijatele minevaid liine kaitsvad masinad;
- pesa kaasaskantavate lampide ühendamiseks.
Mõnes kapimudelis juhitakse kaabelliinid trafo sekundaarmähist läbi automaatse masina statsionaarsete lampideni, mis asuvad pidevalt ühes kohas.
PUE kohaselt hõlmavad ohtlikud tingimused, mille korral kaasaskantavate lampide kasutamine on kohustuslik, kinnistes ruumides tehtavat tööd:
- kaevikutes (näiteks kaabelliinide paigaldamisel);
- ülevaatusaukudes ja keldrites;
- paakide ja puistepaakide sees;
- kui töö tegija on ebamugavas asendis;
- kui on võimalik kokkupuude maandusseadmete elementidega.
Kõigis ülaltoodud olukordades ei tohiks lubatud pinge ületada 12 volti.

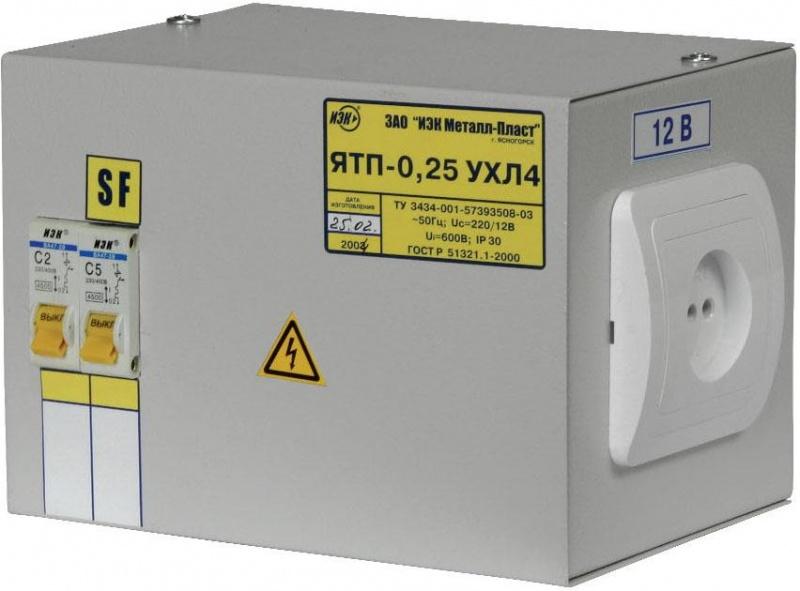

Alandava trafo saab paigaldada jaotuspaneeli enda sisse, mille jaoks see on varustatud YaTP-seeria spetsiaalse karbiga.
Väline valgustuspaneel
Välisvalgustuse spetsiaalsed juhtpaneelid erinevad tavatoodetest võrgu aktiveerimise korralduse poolest, mida saab teha käsitsi või automaatselt.Koormuse automaatseks ümberlülitamiseks kasutatakse järgmisi elektroonilisi komponente:
- liikumisandurid, mis salvestavad liikumist valgustatud ruumis;
- fotorelee, mis reageerib valgustuse tasemele kontrollitavas piirkonnas;
- heliandurid;
- ajareleed, mis lülitavad koormuse õigel hetkel sisse.
Mõnes kapimudelis kasutatakse valgustusseadmete töö juhtimiseks automaatrežiimis raadiosidekanalit. Tema abiga on võimalik juhitava objekti valgust kaugjuhtimisega sisse ja välja lülitada.
Käsitsi aktiveerimine
Seda valgustuse juhtimisrežiimi kasutatakse järgmistel juhtudel:
- korralise hoolduse või avariiremondi ajal;
- kui automaatikasüsteemid ebaõnnestuvad;
- vajadusel uute seadmete seadistamine ja katsetamine.
Süsteemi käsirežiimi lülitamiseks kasutage paneeliuksele või selle külgpaneelile paigaldatud spetsiaalseid lüliteid. Selle ümberlülitamise saate teha ühel järgmistest viisidest.
- käsitsi juhtnupu liigutamine soovitud asendisse;
- läbi spetsiaalse lüliti, mis on paigaldatud kapi välisküljele või sees;
- kasutades surunupujaama (seda valikut kasutatakse kõige sagedamini tehaseseadetes).
Paneeli lülitamiseks automaatrežiimis grupivalgustuse juhtimisele peate tagasi lülituma.
Avariivalgustus
Avariivalgustuspaneelid on iseseisvad süsteemid, mille külge on ühendatud kaabliahelad, mis on paigaldatud otse sisendseadmest. Need on ühendatud reservi sisendsüsteemi kaudu, mis eeldab kahe sõltumatu toite olemasolu.
Erinevalt töörežiimist ei saa avariivalgustust käsitsi välja lülitada, kuna sellega seotud seadmetel puudub eraldi lüliti. Seda tüüpi juhtimissüsteemidel on ainult kaks režiimi: turvavalgustus põleb pidevalt või lülitub automaatselt välja magnetkäivitite ja neid juhtiva automaatika abil.
Kilpide paigaldamine
Valgustuslaudade paigutuse järjekorrale esitatakse erinõuded, mis on seotud nende paigaldamise iseärasustega.
- Kapid paigaldatakse aladele, mis asuvad kanalisatsiooni-, gaasi- ja veetorustikust vähemalt ühe meetri kaugusel.
- Elektrikilbi ruum peab olema usaldusväärselt kaitstud üleujutuse eest. Kui selliseid tingimusi ei ole võimalik tagada, tuleks need paigutada üle eeldatava veetaseme.
- Välisvalgustuseks mõeldud paneelid paigaldatakse põrandast või betoonalusest vähemalt 20 cm kõrgusele.
- Lumetriivide võimalikkuse korral paigaldatakse sellised konstruktsioonid spetsiaalsele kõrgusele (vundamendile).
Kui kapis on mõõte- ja juhtimisseadmed, tuleb seda kütta. Erandiks on paneelkonstruktsioonid, mis on varustatud seadmetega, mis töötavad temperatuuril alla 5 kraadi.
