Juhtmete isolatsiooni eemaldamine ise - tööriistade ülevaade

Sageli osutub vajalikuks katte eemaldamine elektrikaablilt. Selleks on vaja seadmeid, mis suudavad ülesandega toime tulla sisemist juhti kahjustamata. Kasutage traadi eemaldamise tange ja muid käsitsi või automaatseid tööriistu. Võimaluse valik sõltub juhi läbimõõdust, ümbrise paksusest ja töömahust.

Käsitööriistad

Populaarsed eemaldamistööriistad:

  • mehaaniline eemaldaja;
  • lestad;
  • nuga;
  • ümmargused juhttangid;
  • tangid;
  • nuga kestade eemaldamiseks.

Mehaaniline eemaldaja

Mehaaniline eemaldaja

See on juhtmete otstest isolatsiooni eemaldamiseks mõeldud koorija. See koosneb traadilõikuritest ja presstangidest, mida kasutatakse otste kokku- ja kokkupressimiseks. Punutise eemaldamiseks kinnitatakse traat ringjate liigutustega vajaliku läbimõõduga auku ja eemaldatakse isoleerkate. See on lihtne ja odav tööriist. Sellel on lühike kasutusiga ja seda kasutatakse lihtsate toimingute tegemiseks.Presstangidel on 6-7 ava, mis võimaldab töötada erineva läbimõõduga elementidega.

Eemaldamise tangid

Tangid

Tangid (tangid) on universaalne tööriist isolatsiooni eemaldamiseks ja muudeks elektritöödel tehtavateks toiminguteks. Esiosas on 6 standardsuuruses lahtivõetavat auku, sektsioonide vahemik on 0,5-3 mm. Teises pooles on pikk siksak-pistik, mille abil pressitakse otsad, painutatakse traati ja lõigatakse õhukesed pehmed juhtmed. See on mugav ja odav traadieemaldaja.

Eemaldamise tangid

Eemaldamise tangid

Seade on varustatud käepidemetega, mis on kaetud dielektrilise kestaga, ja reguleerimiskruviga, mis võimaldab muuta ava läbimõõtu. Katte eemaldamiseks hammustage kergelt kaablit, keerake tööriista ja tõmmake läbi lõigatud katte. Tangide avasse paigaldatud juhtmed ei tohi olla tugevalt kokku surutud ega deformeerunud. See põhjustab terasjuhtme kiududele kriimustusi.

Tangidega on pikka aega ebamugav töötada, kuid need sobivad koduseks tööks. Neid kasutatakse erinevate kaabliosade jaoks. Seadet kasutatakse raskesti ligipääsetavates kohtades. Tangide käepidemed on kaetud dielektrilise kattega, mis kaitseb elektrilöögi eest.

Tangid ümarate kaablite isolatsiooni eemaldamiseks

See on ümmargune eemaldatav käepide. See avatakse, juhe sisestatakse, kinnitatakse ja keeratakse. Lõikeserv teeb läbitõmbamisel ringikujulise lõike, kest eemaldatakse. Seade on mõeldud suure ristlõikega ümmarguste kaablite jaoks.

Karpide eemaldaja

Sellel noal on sissetõmmatav tera ja metallist klamber, mis hoiab kaablit lõikeosa küljes. Pöörlemismehhanism võimaldab lõigata kesta piki selle pikkust ja ümbermõõtu.Tera ulatub punutise paksusele, mis välistab juhi enda kahjustused.

Koorimisnuga

See on traadi eemaldaja. Tera on painutatud konksukujuliseks. Punutis eemaldatakse endast eemaldudes, nuga asetatakse terava nurga alla, välistades juhi teraskiudude kahjustamise. Konksu otsas asuv kand piirab lõike sügavust. See kontrollib lõikesügavust, eemaldades ülemise kesta. Ei sobi paksude katete jaoks.

Poolautomaatsed tööriistad

Kui on vaja teha suuri töid, kasutatakse isoleerkatte eemaldamiseks automaatseid seadmeid. Poolautomaatne traadieemaldaja ei vaja iga elemendi ümber pöörlemist. Sisseehitatud mehhanism eemaldab punutise korraga mitmelt traadilt. Peate valima soovitud läbimõõduga ava, asetama juhi ja vajutama käepidet.

Eemaldamise tangid

Need on sisseehitatud teraga klambrid. Nad eraldavad selle ja asetavad kaabli soontesse, sulgege see, vajutage nuppu, isolatsioon eemaldatakse. Traadieemaldajad eemaldavad ettevaatlikult väliskatte ja eeltöötlevad koaksiaalkaablid F-pistikusse paigaldamiseks. Mehhanism eemaldab ümbrise juhuslikus piirkonnas, puhastab ühetuumalisi, keerdunud ja lamedaid elemente.

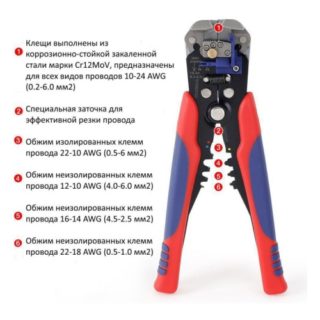

Automaatsed traadi eemaldamise tangid

Automaatne tangid või eemaldaja lihtsustab traadi eemaldamist. Eemaldaja on varustatud ühe pistikupesaga, selle suurus reguleeritakse automaatselt paigaldatud kaabli läbimõõdule. Kasutatavate läbimõõtude vahemik on 0,2-6 mm.See on multifunktsionaalne tööriist, mille kasutamine võimaldab eemaldada isolatsiooni, suruda kinni, lõigata juhtmeid ja keerata üksikud juhtmed ühte kimpu.

Traadieemaldajad

Poolautomaatsed traadieemaldajad on erinevalt manuaalsetest mudelitest varustatud mehhanismiga, mis töötab nupuvajutusega. On olemas teatud tüüpi tangid, mis eemaldavad punutise keerdpaarkaablilt.

Soovitused tööriista valimiseks

Knipex KN 1262180

Kaabli eemaldamise mehhanismide valimisel pöörake tähelepanu järgmistele omadustele:

  • Maksimaalne ja minimaalne läbimõõt.
  • Vahetatavate nugade olemasolu.
  • Läbimõõdu ja lõikesügavuse reguleerimine.
  • Lisatoimingud.
  • Tootja.

Kui tööriista kasutatakse aeg-ajalt isiklike vajaduste jaoks, valivad nad lihtsad seadmed, võttes arvesse kasutatava kaabli parameetreid. Iseseisva remondi käigus elektritööde tegemisel valige laia toimespektriga seadmed, mis lõikavad läbi juhtme, suruvad juhtme otsad kokku ja eemaldavad isolatsiooni.

Võimalusel kasutage seadmeid, kus ei ole vaja valida auke vastavalt juhi läbimõõdule, mehhanism reguleerib parameetreid automaatselt. Pikaajaliseks kasutamiseks ostke kvaliteetsed tööriistad usaldusväärsetelt tootjatelt.

Tootjad

Knipex KN-166005SB

Saksa ettevõtte Knipex tooteid peetakse Venemaal usaldusväärseks. Automaatset eemaldajat Knipex KN 1262180 kasutatakse ühe- ja mitmesooneliste juhtmete jaoks, mille ristlõikepindala on 0,2-6,0 mm2. Tööriist kohandub automaatselt läbimõõduga ja eemaldab ettevaatlikult isolatsiooni. Pikk pea võimaldab juurdepääsu eraldatud nurka.

Palja koaksiaalkaablite jaoks kasutage Knipex KN-166005SB. Tööriist eemaldab väliskesta, ekraanikaitse ja isolatsiooni ühe liigutusega. Varustatud kolme sisseehitatud noaga, millest igaühe sügavust saab kuuskantvõtmega reguleerida. Isolatsioon katkeb, kui eemaldaja pööratakse 360 ​​kraadi.

Jokari JK 30140

Saksa firma Jokari toodab Jokari JK 30140 eemaldajat, mis on mõeldud PVC-kattega kaablitele. Seda automaatset seadet kasutatakse juhtmete hargnemispunktides.

Stanley FMHTO-96230 automaatne eemaldaja ei vaja pikka seadistamist. Sektsiooni pikkus määratakse ja läbimõõt reguleeritakse iseenesest. Kasutatakse ümarate ja lamedate mitmesooneliste kaablite jaoks, kõik südamikud puhastatakse korraga. Sobib 0,2-2,6 mm läbimõõduga kaablitele. Selle kaal on 350 g.

Kodus, kui seda kasutatakse harva, kasutage Greenlee PA1117 universaalset traadipuhastusvahendit. Eemaldaja on varustatud 6 auguga läbimõõduga 0,64–2,6 mm ja lisaseadmega lamedate kaablite lõikamiseks. Kaal 185 g Ei kasutata soomustatud ja terastrosside jaoks.

Jonard JIC-4366 eemaldaja on varustatud kahe labaga, üks kaabli väliskesta eemaldamiseks, teine ​​PVC isolatsiooni eemaldamiseks. Terad on vahetatavad. Seadet on mugav töötada jäiga isolatsiooniga.

Mõnikord on vaja eemaldada isolatsioon õhukesest juhist (0,25-0,8 mm) või eemaldada vanadelt kaablitelt kõvastunud kate. Selleks kasutatakse termoeemaldajaid OK ST-500ESD. Kuumutamisel palmik sulab ja on kergesti eemaldatav. Sellist tööriista kasutatakse igapäevaelus harva, see ei ole universaalne ja nõuab kahjulike ainete eemaldamist isolatsiooni sulamisest.

Mille poolest strippar erineb krimpsist?

Crimper

Elektriahela üksikute elementide täieliku ja kvaliteetse kontakti saamiseks kasutatakse paljaste ja isoleeritud juhtide pressimistööriista. Kortsutaja on presstangid, mis suruvad otsa ja hülsi üheks elektriahelaks. Menetlus on järgmine:

  1. Kaabel asetatakse lõikeosa sisse ja ümbris eemaldatakse.
  2. Juhi puhastatud osa sisestatakse hülsi ja asetatakse vajaliku suurusega maatriksite vahele.
  3. Käepidemete pigistamine surub ühendust.

Vajadusel korratakse toimingut mitu korda, liigutades tange piki otsa. Crimeri tegevused erinevad strippari omadest. Krimperi peamine eesmärk on luua usaldusväärne ühendus kaabli ja elektritarbija vahel.

Kortsumispakett sisaldab stantside komplekti. Need pakuvad erinevusi otsa ristlõike suuruses ja funktsionaalsuses. Kõige sagedamini kasutatavad plaadid pressimiseks on NShVI ja NShV kaubamärgid. Maatriksitel on varruka ja otsa ristlõike digitaalne tähistus.

Mitmesooneliste ja 16 mm2 ristlõigetega kaablite kokkupressimiseks kasutatakse massiivseid tange PK-16U. Selle mudeliga üksikuid juhtmeid ei kortsuta – maatriksi lõugadele mõjuv võimas jõud aitab kaasa selle purunemisele.

Arvutijuhtmete ühendamisel kasutatakse polümeeri RJ-45 pistikuid, mis ühendavad keerdpaarjuhtmeid. Pressimiseks kasutatakse spetsiaalsete stantsidega pressimisseadmeid, seda tehakse mitmes etapis.

See on eriti oluline klemmikatete pressimisel, kus osade jootmist ei saa kasutada - triikrauad, mikrolaineahjud, veekeetjad ja muud kütteseadmed. Krundi asemel võite kasutada universaalset eemaldajat, millega eemaldate isolatsiooni ja surute ümara juhtme otsad kokku.
