Kuidas valida eramaja maandussüsteemi - tüübid ja valikukriteeriumid

Maandus on oluline tehnoloogiline protsess, mis kaitseb inimest kodumasinate või elektriseadmete töötamise ajal juhusliku elektrilöögi eest. Juhtmete vahetamiseks, parandamiseks või moderniseerimiseks tuleb esmalt tutvuda maandussüsteemiga, mida konkreetses hoonekonstruktsioonis kasutatakse. Pärast töö lõpetamist sõltub sellest nii leibkonnaliikmete ohutus kui ka seadmete töö.

Maandussüsteemide klassifikatsioon

Rahvusvahelise elektrotehnikakomisjoni poolt välja töötatud ja Vene Föderatsiooni riikliku standardi poolt vastu võetud on mitut tüüpi maandussüsteeme. Kõik need on loetletud ja üksikasjalikult kirjeldatud "Elektripaigaldiste reeglites" (PUE).

• TN-süsteem ja kolm alamtüüpi;
• TT süsteem;
• IT süsteem.

Nende peamine erinevus seisneb kasutatavas elektriallikas ja elektriseadmete maandamise meetodites. Maandussüsteemide klassifikatsioonid on tähistatud tähtedega vastavalt teatud põhimõttele.

Esimese tähe järgi on võimalik kindlaks teha, kuidas toiteallikas on maandatud:

• T – elektriallika null-tööjuhi (neutraalne) otseühendus maapinnaga.
• I – sel juhul on elektriallika neutraalne ühendatud maandusega eranditult takistuse kaudu.

Lühendi teine ​​täht tähistab maandust juhtivates hoone osades:

• T - näitab toiteallika ja elektriseadmete eraldi (kohalikku) maandust.
• N – elektriallikas on maandatud, tarbijad aga ainult läbi PEN-juhi.

Täht N määratleb funktsionaalse meetodi, mille rakendamise põhiolemus seisneb nullkaitse- ja nulltöötavate juhtmete paigutuses:

• C – mõlema juhtme funktsioonid toimivad tänu ühisele juhile nimega PEN.
• S – näitab, et töötav nulljuht (N) ja kaitsejuht (PE) on eraldi.

Maandussüsteemid jagunevad ka töö- ja kaitsesüsteemideks. Esimene on mõeldud kõigi elektriseadmete ohutuks ja produktiivseks tööks, viimase olemus on tagada täielik ohutus nende seadmete töötamise ajal.

Pinge ja voolu väärtused võivad jõuda kriitilise tasemeni ainult kahel põhjusel - seadmete ebaõige kasutamine ja pikselöögid.

Looduslikud ja kunstlikud maandustüübid

Loodusliku kaitsena kasutatakse järgmist:

• Pliikattega kaablid, mis on paigaldatud maa-alustesse kaevikutesse; elektrifitseerimata juurdepääsuteede rööpad, raudteed jne.
• Kõikide ehituskonstruktsioonide raudbetoon- ja metallkonstruktsioonid, mis on maapinnaga otseses kontaktis.
• Maa-alused vee- ja kanalisatsioonitrassid. Ärge kasutage plahvatusohtlikke või tuleohtlikke aineid kandvaid metalltorusid.

Reeglina kasutatakse kunstlike maanduselektroodide jaoks horisontaalseid ja vertikaalseid elektroode. Vertikaali rolli võib täita vähemalt 3 meetri pikkune oks või terastoru. Rakenduse olemus on ülemiste otsade kastmine maasse ja nende ühendamine keevitusmasina abil terasribaga. See tehnoloogia moodustab maandusahela.

Elektriseadmete ohutuks kasutamiseks tuleb kasutada looduslikke maandusjuhte. Nende kasutamine võimaldab säästa pere eelarvet ja aega, kuna pole vaja ehitada kunstlikke maandusjuhte. Kui looduslik tüüp vastab kõigile PUE levimiskindluse nõuetele, ei pea tehistüüpi ehitama.

Kunstliku ja loodusliku kontuuri võrdlus

Looduslik kontuur on kaks või enam metallkonstruktsiooni, mis puutuvad kokku pinnasega kodumasinate ohutuks kasutamiseks. Looduslik maandus jaguneb ka järgmisteks tüüpideks:

• Erinevaks otstarbeks mõeldud torustikud, mis asuvad maapinnas.
• Ehituskonstruktsioonide tugevdamine, mis kastetakse pinnasekihtidesse.

Seda tüüpi kaitsekontuurid peavad olema objektiga seotud vähemalt kahe elemendiga. Reeglina paigaldatakse need konstruktsiooni erinevatesse osadesse.

Loomuliku kaitsevahendina on keelatud kasutada:

• küttesüsteemid ja kanalisatsioonitrassid;
• torud, mille pind on kaetud korrosioonivastase seguga;



• tuleohtlike ja mürgiste ainete transportimiseks mõeldud metallkonstruktsioonid.

Kunstlik kontuur on metallist valmistatud spetsiaalne struktuur. Töötamiseks kastetakse need mullakihtidesse. Kunstlike kaitsekontuuride levinumad näited on:

• Maasse laotud metallplekid. Need võivad olla erineva kuju ja suurusega.
• Maasse asetatud vardad, nurgad, torud ja terastalad.

Tehisahela igal elemendil peavad olema korrosioonikindlad tsingist või vasest valmistatud elektrijuhid.

Kunstliku maanduse tüübid

Venemaa peamine regulatiivne dokument, mis võimaldab kasutada erinevaid maandussüsteeme, on PUE punkt 1.7. See töötati välja, võttes arvesse maandussüsteemide ehitamise meetodeid, nende klassifikatsiooni ja põhimõtteid. Dokument kiideti heaks Rahvusvahelise Elektrotehnikakomisjoni eriprotokolliga.

Olemasolevate süsteemide lühendatud nimetused on prantsuskeelsete sõnade algustähtede kombinatsioonid.

• T – maandus.
• N – ühendus nulliga.
• Mina - isolatsioon.
• C – töö- ja kaitsva nulljuhtme ühendamine ühte juhtmesse.
• S – kaitsvate ja töötavate nulljuhtmete eraldi kasutamine.

Erinevuste ja rakendusmeetodite mõistmiseks peate iga sordiga üksikasjalikumalt tutvuma.

TN maandusseade

Kõige tavalisem maandussüsteemide tüüp. Selle olemus on nullide ühendamine maapinnaga kogu pikkuses. Sellel tüübil on veel üks alternatiivne nimi - kindlalt maandatud neutraali toide.

Meetodi rakendamiseks on vaja tihvtide rühm tehnoloogiliselt maasse lüüa vertikaalasendis nii, et sügavus oleks vähemalt 2,5 meetrit.Kõik kontaktid tuleb ühendada üksteisega kaabli ja riba abil elamu üheks vooluringiks.

TN-C süsteem

Üsna vananenud süsteem, mis on endiselt kasutusel vanemas elamufondis. Kaitse olemus on see, et null N mängib ka kaitsetraadi PE rolli, mis on ühendatud ühes juhis. Selle meetodi eeliseks on selle lihtsus ja odav tootmine, see on ette nähtud kuni 1000 V võimsusega elektriseadmete jaoks.

Tänapäeval on see tüüp potentsiaalselt ohtlik, kuna sellel ei ole ühte eraldi juhti. Kui häda- või avariiolukorras katkeb nulljuhe, koondub kogu elektripotentsiaal seadmetele ning sellega kaasneb juba oht inimese tervisele ja elule ning on tulekahju võimalus.

TN-S süsteem

Projekteeritavates uutes hoonetes kasutatakse uut maandussüsteemi. Selle rakendamise olemus seisneb eraldi faasi, null- ja kaitsejuhi olemasolus. PE ja N juhtmed on toitesüsteemi eraldi komponendid.

Elektrivõrgu maandamise aktsepteeritud ja heakskiidetud meetoditest peetakse TN-S süsteemi kõige ohutumaks ja usaldusväärsemaks. Puuduste hulgas tuleks esile tõsta kõrget hinda.

Maandussüsteem TN-C-S

See maandussüsteem on absorbeerinud oma eelkäijate parimad omadused ja osaliselt kõrvaldanud nende puudused. Meetodit on suhteliselt lihtne rakendada, selle tüübi eeliseks on ka see, et seda saab rakendada vananenud hoonete rekonstrueerimisel ja kaasajastamisel. Asi on korraldada TN-C süsteem, siin on nulljuhe jagatud kaheks juhiks N ja PE, seejärel hakatakse rakendama TN-S meetodit.

TN-C süsteemi kaitseahela probleem pole aga endiselt lahendatud. Kui buss katki läheb, koondub kogu elektripotentsiaal kodumasinatele. Seda puudust saab ületada abistruktuuride, näiteks pingerelee abil, mis on võimeline hädaolukorras seadmeid võrgust automaatselt lahti ühendama.

Funktsionaalne maandus TT

Funktsionaalset maandust kasutatakse tingimustes, kus TN-tüüpi maandusahelat on lihtsalt võimatu korraldada. Rakenduse olemus seisneb kahes eraldatud maandusseadmes. Kõige sagedamini kasutatakse õhuliinide paigaldamisel. Seda kasutatakse ka nulljuhtmete hädaolukordades.

Inimese elektrilöögi eest kaitsmise eripäraks on rikkevooluseadme kohustuslik paigaldamine ja kasutamine, mille diferentsiaalvool ei ületa 30 mA.

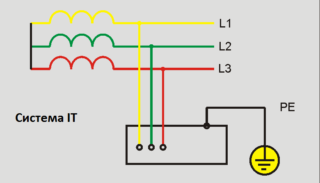

IT maandusahel

Süsteemi kasutatakse eranditult kaevanduspiirkondades, näiteks kaevandustes või karjäärides. Elektriseadmete kasutamise iseärasused sellistes ettevõtetes on sellised, et seal on lihtsalt võimatu kvaliteetset kaitseahelat pakkuda.

Ainult trafo null on maandatud juht- ja mõõteriistade abil, mis täidavad elektrilekke eest kaitsmise funktsioone. Kui seadmed tuvastavad liigse energiatarbimise, siis toimub seadmete hädaseiskamine.

Maanduse peamine eesmärk on muuta elektriseadmete kasutamine ohutuks, samuti pikendada nende kasutusiga. Ärge jätke tähelepanuta maanduse kavandamist ja ehitamist, see on põhjendamatu risk.
