Kuidas valida betoonseintele pistikupesasid - omadused ja mõõtmed

Elektripaigaldustööde teostamine kohapeal ei ole täielik ilma spetsiaalsete elementide kasutamiseta, mida nimetatakse betooni, kipsplaadi ja tellise pistikupesadeks. Paigalduskast valitakse vastavalt konstruktsiooni tüübile, sügavusele ja läbimõõdule.

Kas elektritöid tohib teha ilma pistikupesadeta?

Paigalduskarbi põhieesmärk on pistikupesa ja kaabel kindlalt seina külge kinnitada. Need võivad lahti tulla, kui need lihtsalt ilma pesa betoonisegu sisse põimida. Iga elektriseadme pistik sobib tihedalt toitepunkti pistikupesadesse. Selle uuesti väljalülitamisel peate rakendama jõudu, lihtsalt tõmmake. Kui seinas pole pistikupesa, kukub peidetud juhtmestik aja jooksul lihtsalt seinast välja kasutaja kätte. See on täis ohtlikke hädaolukordi.

Puidust seintele juhtmestiku paigaldamisel on eriti oluline õhuliini (väline) element. Siin pole ilma paigalduskastita toitepunkti võimalik fikseerida.

Pistikupesa määratlus

Paigalduskarp on kohapealse juhtmestiku üks peamisi elemente. Pistikupesa lõplik töökindlus, tugevus ja ka toitepunkti töömugavus kasutaja jaoks sõltuvad selle paigaldamise õigsusest.

Klaasi paigaldamise peamised tehnilised nõuded:

• paigalduskarbi soovitatav paigalduskõrgus on 30–90 cm põrandast;
• uksepiidade ja aknaavade servast tuleb taganeda vähemalt 10 cm;
• toiduainetööstuse rajatiste võimsate seadmete kolmefaasilised pistikupesad asetatakse seina põhja, 20 cm põrandast;
• Toitepunktid eemaldatakse gaasijuhtmest vähemalt 40 cm võrra;
• Kõrge õhuniiskusega ruumides ei paigaldata pistikupesasid, need võetakse uksest välja või eemaldatakse vannist, dušikabiinist või kraanikausist nii kaugele kui võimalik.

Enne elektripaigaldustööde tegemist tasub rajatis pingevabaks muuta.

Toodete tüübid ja tüübid

Betoonist pistikupesasid klassifitseeritakse mitme parameetri järgi - materjal, kuju, disain, mõõtmed. Mõnikord valivad käsitöölised elemendi varju ja disaini järgi. Viimased kaks kriteeriumi ei mõjuta paigalduskasti funktsionaalsust.

Materjal

Kõik elektripaigaldise elemendid on jagatud kolme tüüpi:

• Plastikust. Kõige sagedamini kasutatakse nende tootmiseks mittesüttivat polümeeri. Plastikust pistikupesa karbil on kõik tehnilised pistikud pistikupesa mugavaks seina kinnitamiseks. Kipsplaadi paigalduskast on lisaks varustatud spetsiaalsete küünistega.
• Metallist. See on pistikupesade aegunud versioon. Tänapäeval ei ilmu neid peaaegu kunagi müügile. Aga kui kaptenil üks lamab, saab seda mitte vähem tõhusalt kasutada.
• Puidust padjad. Tõenäoliselt pole need paigalduskarbid, vaid lihtsalt riba tükk, millele seejärel pistikupesa kinnitatakse.

Polümeerist pistikupesakarpidel on maksimaalne arv variatsioone nii disaini, värvi kui ka suuruse osas.

Kuju ja disain

Geomeetrilise kuju järgi eristatakse järgmisi pistikupesasid:

• Ümar. Kõige tavalisem.
• Ovaalne. Sobib betooni kahekordsete pistikupesade paigaldamiseks.
• Ruut. Neil on maksimaalne võimsus.
• Komposiit. Nende abiga saate hõlpsalt paigaldada kolmekordseid pistikupesasid betoonile või suuremale hulgale toitepunktidele. Neid nimetatakse ka plokideks.
• Arved. Need on välimised klaasid, sageli kandilised, harvem ümmargused. Kasutatakse juhtmestiku paigaldamiseks puitseintele.

Eraldi prille on olemas ka interneti, telefoni, kaabeltelevisiooni jms pistikupesade paigaldamiseks.

Mõõtmed

Paigaldustopsi mõõtmete ruudustik eeldab järgmiste parameetrite olemasolu:

• Läbimõõt. Märgistatud tähega “D”. Levinumad näitajad on 60, 64 ja 65, 68, 70, 75 mm.
• Klaasi sügavus. Märgistatud tähega “N”. Siin varieeruvad suurused 25-62 mm. Kõige sügavama pistikupesa karbi parameeter on 80 mm.

Kõigi paigalduskastide vaheline kaugus on 71 mm.

Kuulsad tootjad

Peaaegu kõik paigalduskarbid on valmistatud vastavalt GOST-ile ja neil on sarnased parameetrid. Käsitöölise jaoks pole sageli vahet, kelle tooteid osta. Ja veel, Venemaa tarbijad eelistavad kasutada selliste tootjate paigaldustopse:

• Hegel. Selle kaubamärgi tooted ilmusid turule 2006. aastal. Elektripaigaldise elemente toodetakse Venemaal välispartneritelt ostetud kvaliteetsest toorainest.
• Legrand. Prantsuse ettevõte, mis toodab kvaliteetset toodet.Selle kaubamärgi pistikupesade hind on palju kõrgem kui kodumaiste toodete hind.

Kui kapten ei soovi paigaldustopsi eest üle maksta, võite julgelt osta Venemaal või SRÜ riikides valmistatud tooteid. Toote kuju, mõõtmed ja kvaliteet jäävad samaks. Samal ajal kujuneb välismaiste kaupade juurdehindlus kaubamärki arvestades.

Pistikupesade paigaldus

Klaasi saate ise paigaldada. Selleks peate ette valmistama järgmise tööriista:

• perforaator, peitel ja vasar;
• teemantotsik betooni jaoks;
• mõõdulint, ehitusmarker;
• tase;
• kips või asbest kinnituslahuse valmistamiseks;
• pahtlilabida;
• konteiner ehitussegu valmistamiseks.

Töö etapid:

1. Jaotuskarbist on märgitud tulevased sooned. Jooned peavad olema rangelt vertikaalsed või horisontaalsed.
2. Viimane märgistuspunkt on klaasi kavandatud paigalduskoht. See on joonistatud 70 mm läbimõõduga ringina.
3. Mööda tõmmatud soonte jooni tehakse juhtmestiku paigaldamiseks kanalid.
4. Pistikupesa paigaldamise kohta puuritakse ümmargune auk. Selle sügavust reguleeritakse vastavalt pistikupesa parameetritele. Ta peaks täielikult seina sisenema, kuid mitte liiga palju sellesse vajuma. Sagedamini piisab 5-6 cm sügavuse ühtlust kontrollitakse hoone tasapinnaga, asetades pesasse pistikupesa. Selle servad peaksid olema seina tasapinnaga täiesti ühel tasapinnal.
5. Valmis kaevekoht puhastatakse ehitustolmust.
6. Läbi kanalite paigaldatud juhtmestik viiakse pistikupessa. Punutis eemaldatakse ja sisestatakse topsihoidja pesadesse.
7. Seina süvend tuleb põhjalikult niisutada ja katta mördiga. Kui tegemist on kipsiseguga, siis valmistatakse see pulbrist ja veest vahekorras 1:2.Kui see on alabaster, siis on pulbri ja vee vahekord vastavalt 4:1.
8. Valmistatud lahusega töödeldakse ka klaasi väliskülge. Seejärel sisestage see pistikupessa, kontrollides seina tasapinna tasemest kõrgemaid eendeid. Neid ei tohiks eksisteerida. Erand on lubatud, kui paneel on täiendavalt vooderdatud mis tahes dekoratiivmaterjaliga. Seejärel jäetakse klaasi servad ligikaudse viimistluse paksuseni välja ulatuma (arvestades liimi, krohvikihti jne).
9. Pärast lahuse kuivamist võite alustada pistikupesa paigaldamist.

Kui ühendate juhtmestiku klaasi pistikupesadega, jätke piisavalt kaablit (5-6 cm).

Pistikupesa kast hüppas seinast välja

Juhtub, et paigaldustass kukub paneelist välja. See juhtub järgmistel põhjustel:

• Vana juhtmestiku projekteerimine ja ammune remont. Tõenäoliselt murenes kinnituslahus tapeedi või muu viimistluse all lihtsalt ära.
• Valed vee ja pulbri proportsioonid ehitussegu valmistamiseks. Sel juhul ei hoia ta klaasi piisavalt tugevalt kinni.

Olukorra parandamiseks peate hindama probleemi ulatust. Kui pistikupesa all olev pistikupesa on tugevalt deformeerunud, nihutatakse see küljele ja tehakse uus. Vana auk on kaetud krohviga. Uue klaasi paigaldamine toimub vastavalt ülaltoodud algoritmile.

Kui me räägime valesti valmistatud lahusest, eemaldatakse see pesast täielikult. Valmistage uus segu ja paigaldage pistikupesa.

Pistikupesa ploki paigaldamine

Mitme pistikupesa paigaldamisel võite kasutada spetsiaalset plokk-tüüpi klaasi vastavalt eeldatavate toitepunktide arvule. Selleks tehakse teemantkrooni abil seina mitu läheduses asuvat auku. Nende vaheline kaugus peaks olema 71 mm.

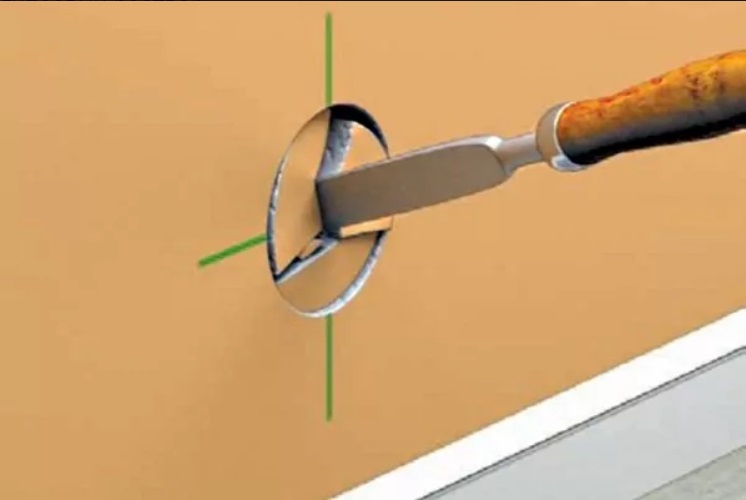

Oluline on säilitada tulevase ploki horisontaalne asend. Järgmisena eemaldage haamri ja peitli abil ülejääk nii, et klaas mahuks täielikult pesasse.

Juhtmete ühendamiseks iga pistikupesaga kasutage spetsiaalseid hüppaja-adapteri kõrvu.

Karbi paigaldamine toimub samamoodi nagu klaas ühe toitepunkti alla.

Õige pistikupesa valimine betoonseintele

Kui kapten ei tea, milline pistikupesa betoonseina jaoks sobib, tasub kaaluda järgmisi kriteeriume:

• Klaasseinte paksus. Mida suurem see on, seda tugevam on toode. Lisaks, kuigi tootjad kinnitavad, et polümeeri pistikupesa on tulekindel, hakkab see tugeva tulekahju korral sulama. Ja mida kiiremini, seda õhemad on selle seinad.
• Toote sügavus. See parameeter on eriti asjakohane, kui pistikupesade paigaldamine toimub mõlemalt poolt ühte seina (nagu vanades paneelmajades). Siin on parem osta kaks 25 mm toodet ja need kokku ühendada, kui lõigata kasti, mille sügavus on erinev.
• Ehitustüüp (ühe-, kahe-, plokk-). Kui teil on vaja paigaldada mitu pistikupesa järjest, saate osta ridaklaase. Need lähevad lihtsalt ristmikul katki. Nii saad korraga võtta nii palju tükke kui vaja.

Pistikupesa karbi paigaldamiseks kipsplaati peate võtma kinnituslappidega klaasi. See kinnitatakse lihtsalt pistikupessa torgates. Saakid klõpsavad paneeli tagaküljel oma kohale.
