Kuidas ühendada tahket ja keerdunud vasktraati

Kvaliteetne elektriühendus on kodu turvalisuse kõige olulisem nõue. Ebausaldusväärne kontakt võib põhjustada lühise ja tulekahju, mistõttu on oluline, et oleks võimalik tõhusalt ja usaldusväärselt ühendada kaks juhti harukarbis. Kontakti loomiseks on erinevaid meetodeid ja neil kõigil on oma eripärad.

Vajadus usaldusväärse ühenduse järele

Kõigepealt peate mõistma, miks on nii oluline pöörata tähelepanu juhtmete ühendamise usaldusväärsusele. Isegi PUE annab soovitusi ühendusmeetodi valimiseks ja keelab rangelt juhtmete keeramise.

Valesti ühendatud juhtmete tagajärjed:

• Tulekahju. Ebakvaliteetsel kontaktil on kõrge kontakttakistus. See viib kuumenemiseni, mis võib hiljem põhjustada tulekahju.
• Juhtmete kahjustused. Suure takistuse tõttu soojeneb juht kiiremini. Selle tulemusena võib isolatsioon sulada ja kontakt ise kokku kukkuda. Isolatsioonikihi kahjustus võib põhjustada elektrilöögi.
• Lühis. See sõltub ka kontakttakistuse väärtusest.

Kõrge kontakttakistus põhjustab negatiivseid tagajärgi.Seetõttu on oluline seda vähendada, selleks kasutatakse lubatud mitmesooneliste juhtmete ühendamise meetodeid.

Ühendusmeetodid

Lubatud meetoditest võimaldab PUE teil kontakti luua järgmistel viisidel:

• klambrid;
• terminalid;
• pressimine;
• jootmine, keevitamine.

Keeratud ühendused on keelatud. See on tingitud asjaolust, et kontakt puutub kokku temperatuuriga. Temperatuuri tõustes materjal jahtudes paisub, tõmbub kokku. Kuna kontakt pole millegagi kaitstud, läheb see kiiresti rikki ja kukub kokku. Keeramist saab kasutada ainult koos mõne muu ühendusmeetodiga, näiteks keevitamise või jootmisega.

Pigistamise meetod

See meetod hõlmab kruvide ja poltide ühendusi, samuti kontakti Wago klambrite abil. Sellised mehhanismid võimaldavad ühendada ühetuumalisi ja keerdunud vasktraate. Praegu on see meetod kõige levinum ja mugavam. Eeliste hulka kuuluvad madal hind, töökindlus, protsessi lihtsus ja lisavarustuse ostmise puudumine.

Sel viisil on parem ühendada juhtmeid ristlõikega kuni 25 ruutmeetrit. Suure ristlõikega juhid nõuavad teistsugust ühendust või tuleb tihendusmeetodil arvestada kontakti nüanssidega.

Kruviühendust kasutatakse väikese ristlõikega kaablite jaoks. Selle olemus on paigaldada kaks juhti messingtorusse ja kinnitada iga sektsioon oma kruviga. Tahkete ja mitmesooneliste kaablite ühendamisel on oht õhukese juhtme kahjustamiseks. Sel põhjusel on soovitatav neid kaitsta spetsiaalse otsaga. Seal on spetsiaalsed kinnituspatjadega klemmid, mis ei nõua kõrvade kasutamist.Need tagavad kvaliteetse kinnituse traati kahjustamata kogu messingtoru ristlõikes.

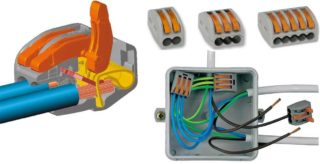

Wago klemmid on pigistamise meetodi variatsioon. Need on usaldusväärsed, kuid eksperdid vaidlevad selliste toodete vastupidavuse üle. Eelised: töö kiirus, kontakti kvaliteet, lihtsus.

Pressimismeetod

Juhtmete pressimine toimub spetsiaalse tööriista - tangide abil. See võib olla käsitsi või hüdrauliline. Väikese ristlõikega juhtmete jaoks sobivad käsitangid.

Teil on vaja ka spetsiaalseid vasest, alumiiniumist või messingist valmistatud varrukaid. Valitud kaablisüdamike sobiva materjali jaoks. Kui teil on vaja ühendada mitu keerdunud juhet klemmiploki ette, kasutatakse kõrvaklappe.

Pressimist kasutatakse igat tüüpi kaablite jaoks – mitmesoonelised, ühesoonelised või nende kombinatsioonid. Oluline on ainult õiget tüüpi hülss ja survejõud.

Keevitusmeetod

Keevitusjuhtmed on kõige usaldusväärsem ja vastupidavam ühendusviis. Selle ainus puudus on see, et seda on raske oma kätega rakendada, kuna töö nõuab professionaalset keevitusmasinat. Nõuded on ka meistri kogemusele - vajalike oskuste puudumisel tuleks valida mõni muu ühendusviis või usaldada töö professionaalile.

Keevitusmasina abil sulatatakse juhtmete otsad. Nende kõvenemisel moodustub kahe segmendi vahel ühtne tervik ja on tagatud kvaliteetne kontakt. Seda meetodit kasutades saate ühes punktis ühendada piiramatu arvu juhte. Kuid peate mõistma, et ühe- ja mitmetuumalise kaabliga ühenduse võtmisel tekivad raskused. Enne keevitamist peab tehnik tegema mõned lisatoimingud.Neljasoonelise juhtme ühendamine ühesoonelise juhtmega:

• Keerutatud traadi otsa sulatamine.
• Sulajuhtme ühendamine ühesoonelise segmendiga.

Keevitustehnika rikkumisel võivad üksikud juhtmed läbi põleda ja kõigi juhtmete kontakt ei ole tagatud.

Jootmine

Kahe kaablilõigu jootmiseks vajate ka lisatööriistu - jootekolbi, kampoli, joodist, jooterasva. Kapten peab oskama jootma, vastasel juhul pole usaldusväärne kontakt võimalik.

Kuidas keerdutud traati tugevaga kokku keerata:

1. Isolatsiooni eemaldamine.
2. Mõlema juhtme pinna töötlemine kampoliga.
3. Mitmesoonelise kaabli kerimine ühesoonelisele kaablile.
4. Ühesoonelise kaabli painutamine, tangidega pressimine.
5. Piirkonna töötlemine jootemäärde ja joodisega.

Samuti on olemas ühendusvõimalus, kui rasva ja kampoliga töötlemine toimub traadi iga osa jaoks eraldi. Seejärel ühendatakse juhtmed paralleelselt ja kontaktpinda töödeldakse joodisega.

Ühesoonelisi juhte on lihtsam ühendada. Selleks piisab, kui eemaldada need isolatsioonist ja töödelda kampoliga. Seejärel tuleb kaablid joota. Kui ühendamiseks kasutatakse tinatud ühesoonelist juhet, pole kampoli töötlemine vajalik.

Keerutatud juhtmed eemaldatakse ka isolatsioonist. See võib olla keerulisem, kuna igal südamikul on oma isolatsioonikiht. Järgmisena ühendatakse juhtmed patsi või keerdumise abil ja töödeldakse joodisega.

Painduvate ja jäikade juhtmete ühendamine

Tavaliselt on ühendatud sama tüüpi juhtmed. Kuid mõnikord on vaja painduva ja jäiga traadi vahelist ühendust, mis viiakse läbi teatud nüansside järgi.

Kõigepealt lõigake kaabel nii, et selle ots oleks kitsenev.Jäik traat tuleb sulatada ja selle otsa teha silmus. Läbi tehtud silmuse juhitakse õhuke traat, mis mähitakse ümber jäiga kaabli. Saadud ühendust tuleb töödelda joodisega ja usaldusväärselt isoleerida. Sarnane meetod sobib alumiiniumjuhtmete jaoks.
