Kuidas õigesti paigaldada RCD elektrikilbi: enne või pärast masinat

Uue paigaldamisel või vana paneeli uuendamisel uue kaitselülitiga on vaja paigaldada rikkevoolukaitse. Seade kaitseb liini ülekoormuste, lühiste eest ja ei lase kodumasinatel rikki minna. Mõned käsitöölised ei suuda otsustada, kas paigaldada RCD enne või pärast masinat. Populaarsed diagrammid aitavad teil valida ühendusviisi.

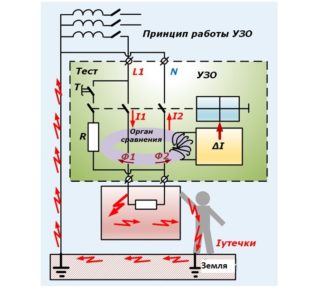

RCD tööpõhimõte, erinevused difavtomatist

PUE nõuded näitavad kaitsevarustuse paigaldamise vajadust. See kaitseb elektrilöögi ja kaabli isolatsioonikatte purunemise eest. RCD saab ühendada 2 juhtmega võrgus pingega 220 V ja 4 juhtmega võrgus 380 V.

Seadme puuduseks on võimetus tuvastada ülekoormust või lühist. Automaatne lüliti kaitseb seda veelgi. Seadmete erinevus seisneb RCD reaktsioonis faasi ja nulli voolu tasakaalustamatusest nimiväärtusega 10-30 mA. Seade ei tunne ülevoolusid ära ja võib nende mõjul isegi süttida.

Difavtomat töötab normaalselt vooluga kuni 16 A ja lekete korral lülitab liini välja. Erinevalt RCD-st on sellel aja-voolu karakteristik, mis määrab väljalülitamise kiiruse.

Elektromagnetilise vabastusega lüliti rakendub, kui voolu väärtus ületab 5-10 korda.

Kaitseseadmete integreeritud töö omadused

Et mõista, kuidas RCD-d installida - pärast või enne masinat, peate mõistma installi funktsionaalsust. Hea näide oleks süsteem, mis koosneb mõõteseadmest, rikkevooluseadmest või ühe liiniga ühendatud kaitselülitist.

Trafo pinge läbib pistikupesadesse tarnitud RCD ja arvesti. Kui kaitset pole, põleb väljalülitusseade läbi. Vabastuse puudumine arvesti ees toob kaasa ka rivipõlengu. Parim variant on kaitseseade mõlemal küljel.

Vastavalt PUE nõuetele asetatakse masinate kahepooluselised modifikatsioonid enne mõõteseadet. Seda ei ole vaja selle ette asetada - parem on kaitsta liini RCD-st tarbijatele.

RCD paigaldamine enne või pärast masinat

Liini lahtiühendamise eest vastutav seade ei reageeri liigvooludele, mistõttu see ei tööta ka lühiste ja ülekoormuste korral. Ühine ühendus difavtomatiga hoiab neid olukordi ära.

Kuna vooluahela vool ületab nimivoolu, on seadme sisemised komponendid kahjustatud ja kontaktid põlevad läbi. Sisseehitatud kaitseelementideta mudelid tuleb paigaldada koos kaitselülititega, mis kõrvaldavad ülekoormuse ja lühise tagajärjed. Sel juhul ei tohiks kaitselüliti vool ületada RCD voolutugevust. Viimane reageerib näiteks 40 A-le. Selle jaoks on optimaalne lüliti 36 A.

Lülitiga RCD ühendusskeemid

Kaitsevahendid tuleb ühendada kahe kaabli abil. Esimene kannab koormusvoolu, teine ​​suunatakse tarbijatelt välisesse vooluringi. Selleks, et mitte mõelda RCD paigaldamisele enne või pärast masinat, peaksite kasutama populaarseid skeeme.

Mitme difavtomaatide rühma jaoks - üks RCD

PUE punkt 7.1.79 võimaldab mitme liini kaitsmist RCD abil. Seade tuleb asetada peale, seejärel lülitid tarbijarühmadesse. Lühiste korral liigub vool läbi RCD grupi kaitselülitisse, seejärel toitekaablisse ja tarbijani. Kui seadmete reiting on õigesti valitud, ei saa ükski neist kahjustada.

Skeemi rakendamise eelised hõlmavad raha ja ruumi kokkuhoidu jaotuspaneelis. Ühenduse negatiivne külg on see, et pärast RCD käivitamist katkestatakse kõik rühmad.

RCD paigaldamine masinale

Diagramm näeb ette paigaldamise järgmises järjestuses:

1. Ohutusseiskamisseade.
2. Difavtomat.
3. Voolujuhe.
4. Tarbija.

Kahjustuste korral läbib lühisevool RCD-d, kuni kaitselüliti peatub.

RCD pärast masinat

Süsteem on kokku pandud vastavalt põhimõttele;

• lüliti - kahepooluseline või söötja;
• loendur;
• RCD;
• masinad sõltuvalt liinide arvust.

See valik on õige, kuna on lihtne aru saada, kuidas masin välja lülitada ja selle klemmidele sisendit rakendada. Hoolimata asjaolust, et RCD-d purunevad sagedamini, on neid lihtsam asendada.

Lühise hetkel läheb vool lülitist RCD-le, seejärel toitejuhtmele, seejärel tarbijale. Lüliti peatub ja kaitseseade jääb puutumata.

Ülekoormuse vältimiseks saab arvesti ja RCD vahele paigaldada teise automaatse kaitselüliti.

RCD ühendamine masinate rühmaga

Sarnane vooluahel on kokku pandud kolmefaasilisse jaotuskilpi, kus on:

• 3 kolmefaasilist difavtomat;
• kolmefaasiline RCD;
• 2 ühefaasilist RCD-d;
• 4 ühefaasilist ühepooluselist kaitselülitit.

Esimesest sisendkaitselülitist läheb pinge ülemiste klemmide kaudu teise kolmefaasilisse ahelasse. Samast seadmest läheb üks faas ühefaasilisele RCD-le, teine ​​teisele.

Ühefaasilistel kaitseseadmetel on kaks poolust, difavtomatidel üks. Selleks, et süsteem töötaks tõrgeteta, on vaja mitte ühendada pärast seda töötavat nulli. Sel põhjusel tuleb iga kaitseseadme järel paigaldada nullsiin.

Kui on olemas kahepooluselised kaitselülitid, siis eraldi nullsiini ei paigaldata. Kahe nulli kombineerimisel võib ilmneda valepositiivne tulemus.

Esimene ühepooluseline RCD on ühendatud diferentsiaalkaitselülititega nr 1 ja nr 3, teine ​​- nr 2 ja nr 4. Koormus rakendatakse alumistele klemmidele.

Maandusbuss on tavaline, kuid see tuleb paigaldada eraldi. Sisendseadmega on ühendatud kolm töötava nulliga faasi. See on ühendatud ühise nulliga ja seejärel suunatakse kõigile RCD-dele. Pärast seadet nr 1 läheb see kolmefaasilisele koormusele, pärast ülejäänud ühefaasilisi koormusi - igale siinile.

PEN-i ja PE-sse juhet ei eraldata - maandus, null ja 3 faasi lähevad kilbile.

Kuhu tuleks RCD paigaldada?

Jääkvooluseadme paigaldamise koha kindlaksmääramiseks peate meeles pidama juhtmete kaudu voolava voolu kiirust. See võrdub valguse kiirusega - 300 tuhat km/sek. Tavalises C 16 masinas on sisselülitusaeg 5 × In (80 A) voolu läbimisel 0,02 sekundit. Selle läbitav vahemaa on 6000 km.

Lühise korral läbib vool täielikult ühendusseadme - RCD - kaabli - pistikupesa.Sel juhul ei tööta lüliti koheselt, mille tulemusena isolatsioon sulab ja pistikupesa kontaktid põlevad läbi.

RCD ei ebaõnnestu, kuna lühis on inertsiaalne reaktsioon. Ajast 0,02 sekundit ei piisa lihtsalt isolatsioonikatte sulatamiseks ja detailide kahjustamiseks. Isegi purunemisvõimet arvesse võttes töötavad kaitseseadmed korralikult olenemata paigalduskohast:

• Automaatne - RCD. Faas tarnitakse hüppaja abil ja null otse kaitseseadmesse. Pistikupesade juhe on ühendatud seadme ja PE siiniga.
• RCD - automaatne. Traat ühendatakse pistikupesadega erinevate teede kaudu. Esimene faas läheb masinasse, null kaitseseadmesse või nullsiini.

Seega pole vahet, kus RCD paigaldati - enne või pärast automaatset seadet.

Masina nimiväärtus

Mis tahes seadme korpusel on näidatud nimiväärtus - maksimaalse pideva voolu väärtus, mis läbib seadet kahjustamata. See parameeter on praeguse lülitamise jaoks ohutu.

RCD enda kaitse tagamiseks on vaja paigaldada kaitselüliti, mille nimiväärtus on sarnane või 1 suurem kui seadme nimi. Kui teil on masin, mille nimivõimsus on 16 A, peaks RCD olema umbes 25 A. Sellest voolureservist piisab, et vältida energia voolamist koormuse suurenemisel.

Masin käivitub, kui vool näib olevat 13% suurem kui nimiväärtus: 16 A modifikatsioon töötab vooluga 18 A. Kui RCD nimiväärtus on võrdne, võivad kontaktid kuumeneda.Mitme kaitselülitiga süsteemi reitingu valimiseks peate need kokku võtma ja valima suurema reitinguga RCD.

Kaitseseadme paigaldamise nüansid

RCD ühendamine korteris või majas nõuab mitme reegli järgimist:

• Mitme tarbijarühma jaoks on vaja paigaldada üks RCD ja üksikud kaitselülitid.
• Kui RCD-sid on mitu, vajab igaüks neist nullväljundsiini.
• TN-C süsteemi ei ole vaja nullida.
• “Märgade rühmade” jaoks on kohustuslik paigaldada kaitseseade väljalülitusvõimsusega 10 mA.
• 30 mA seadmed sobivad vee jõul töötavate seadmete pistikupesadele.
• Nullklemm asub seadme paremal küljel ja on tähistatud tähega N. Seda ei tohiks segi ajada faasiga (indeks L).
• Sise saab teha alumisse või ülemisse klemmi.
• Klassikaline ahel on realiseeritud ülemise sisendi ja alumise väljundi abil.
• Iga RCD jaoks on vaja isiklikku nullplokki, millega on ühendatud kõik töötavad neutraalid.
• Pulsatsioonivooluga liinide jaoks on vaja A-tüüpi seadmeid.

Süsteemi seisukorda saate kontrollida, vajutades nuppu "Testi".

Ülekoormuse ja lühise eest kaitsmiseks on vaja kaitseseadet. Kuna liigvooludele ei reageeri, paigaldatakse see koos difavtomatiga. Ühendusskeemid võimaldavad seadmeid paigaldada mis tahes järjekorras. Ainus tingimus on sobiva nimiväärtuse valik.
