Kuidas õigesti juhtmeid kokku joota - vasktraadid ja keerdumine

Jootmisjuhtmed on kohustuslik meetmete kogum, mille ülesanne on paigaldada ruumi elektrijuhtmed. Juhtmete kvaliteetne ühendamine jootmise teel, juhtmete ühendamine jaotuskilbis, õige keerdumine - need on tegurid, millest sõltub elektrijuhtmestiku vastupidavus ja jõudlus.

Elektrijuhtmete jootmise eelised ja puudused

Juhtmete õigeks jootmiseks peate tutvuma meetodi eeliste ja puudustega. Vaatamata olemasolevatele analoogidele peetakse seda meetodit kõige levinumaks ja nõudlikumaks, eriti elektroonikas.

Eelised:

• Töökindlus. Oluline parameeter on kontakttakistuse olemasolu ja suurus. Mida madalam see on, seda parem. Jootmiseks on see parameeter äärmiselt väike. Töökindluse poolest jääb jootmine keevitamisele alla vaid ühel juhul - kui tööd tuli teha ekstreemsetes tingimustes, näiteks ülikõrge või madala temperatuuriga keskkonnas või kokkupuude agressiivse keskkonnaga. Kui me räägime korteri juhtmestikust või maamajast, on sellised tegurid välistatud.
• Ühendus ei vaja hooldust.
• Kasutamise mitmekülgsus.Jootmise abil on võimalik ühendada erineva ristlõikega ühesoonelisi ja keerutatud juhtmeid, mis tahes kombinatsioonis. See mitmekülgsus võimaldab lahendada paljusid ebastandardseid ja raskeid ülesandeid. Lisaks tagab räbustide kasutamine vask- ja alumiiniumjuhtmete usaldusväärse ühenduse.
• Madal ühenduse maksumus. Töö tegemiseks vajate jootekolvi, jootetiiva ja räbusti. Kulud on madalad ja tarbimine ökonoomne.

Puudused:

• Madal tehnoloogia. Töö teostamiseks on vaja läbi viia palju ettevalmistavaid meetmeid, sellest ka kõrge töömahukus.
• Vajadus esineja kvalifikatsiooni järele.

Jootmisel toimuvad muutused materjalides molekulaarsel tasemel, mistõttu eeljoodetud osad läbivad põhjaliku ettevalmistuse.

Mida on vaja elektrijuhtmete jootmiseks

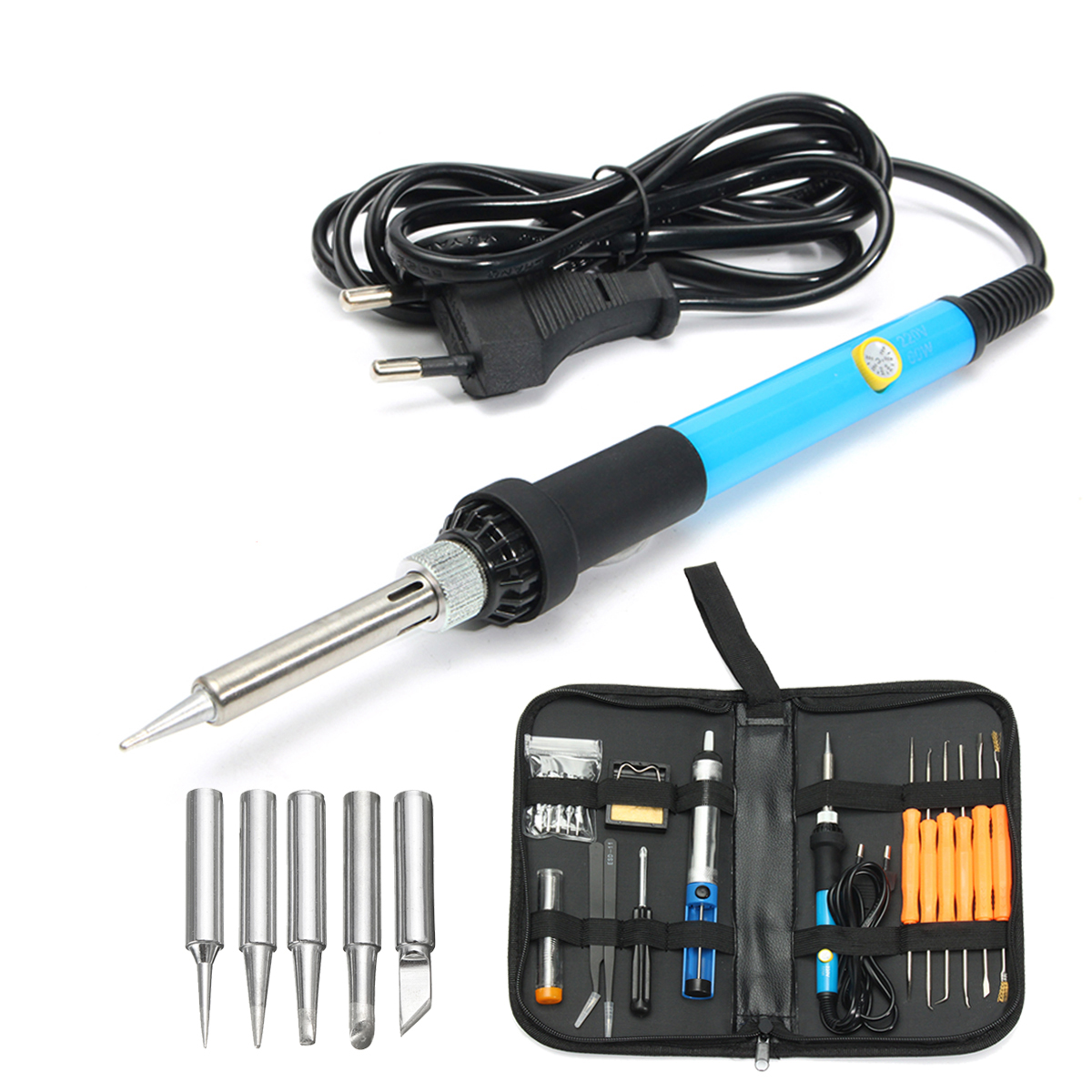

Enne traadi jootmist valmistage ette töövahendid ja kulumaterjalid. Töö lõpetamiseks vajate järgmist tööriistade loendit:

• Tavaline kodune jootekolb, mille võimsus jääb vahemikku 40-100 W. Analoogina kasutatakse keevitusmasinat, millel on võimalik juhtida otsa temperatuuri, mis lihtsustab jootmisprotsessi.
• Väike viil jootekolvi otsa puhastamiseks.
• Nuga isolatsioonikihi eemaldamiseks.
• Keerduvad tangid.
• Pindade tinatamiseks mõeldud kampol.
• Analoogina kasutatakse jooteainet erinevate materjalide jootmiseks;

Alumiinium- ja vasktraatide jootmine erineb mõnevõrra kasutatavate jootetüüpide poolest.

Kuidas juhtmeid õigesti jootma

Sõltuvalt kasutatud materjalidest võib jootmisprotsess veidi erineda. Erinevad meetodid hõlmavad erinevate jooteühendite ja räbustide kasutamist. Kõige sagedamini toimub juhtmete jootmine vaskjuhtmete ühendamisel ristlõikepinnaga kuni 6 mm2.

Töö tegemisel järgige järgmist algoritmi:

1. Juhtmetelt eemaldatakse ligikaudu 5-6 cm pikkune isoleerkiht.
2. Kuumuta tööriist ja kata pind kampoli või räbusti kihiga. Esimene ei tööta hästi oksüdeerunud pindadel sügavale keerdudesse tungides, on oluline materjalid põhjalikult eeltöödelda.
3. Traadi kuumutamisel kuumutatud tööriistaga, mille otsas on joodis, on oluline saavutada joote ühtlane jaotumine kogu töödeldaval pinnal.
4. Keerdude jootmisel peavad spetsialistid täitma kõik ebatasasused joodisega.
5. Pärast töö lõpetamist isoleeritakse kõik keerdkohad hoolikalt spetsiaalsete otsikute, elektrilindi ja termokahanevate torude abil.

Kui teil on vaja töötada alumiiniumiga, on oluline arvestada selle kõrge oksüdatsioonikiirusega kokkupuutel hapnikuga. Saadud kile ei võimalda metalli usaldusväärset nakkumist joodisega.

Oksiid eemaldatakse mehaaniliselt, seejärel pind hooldatakse. Alumiiniumist südamike ühendamise algoritm sõltub kasutatava voo tüübist ja ristlõike pindalast. Kütteks kasutatakse tavaliselt gaasipõletit.

Pindalaga 4-10 mm2 jootmissüdamike protseduur:

1. 5-6 cm pikkuste südamike otstest eemaldatakse isoleerkiht.
2. Metallilise läike saamiseks puhastatakse juhtmed viili, liivapaberi või noaga.



3. Südamikud ühendatakse üksteisega kattudes topeltkeerd meetodil ja keskele tehakse puutepunktis soon.
4. Ühendus kuumutatakse temperatuurini, mis on lähedane jootekoha sulamistemperatuurile.
5. Keerdu iga pool töödeldakse sarnaselt, kõik õõnsused täidetakse tinaga.
6. Töö lõppedes puhastage ühenduskoht bensiiniga.
7. Puhastatud pind kaetakse asfaltlakiga ja isoleeritakse hoolikalt.

Töö ei ole kiire, kuid ühenduste kõrge kvaliteet ja vastupidavus on aega ja vaeva väärt.

Kuidas jootma vask- ja alumiiniumtraate

Vasktraat puhastatakse põhjalikult, seejärel kastetakse kampoli sisse. Spetsialist sulatab paar tilka joodist ja tinatamiseks kastetakse traat sulamassi sisse. Protseduur viiakse läbi ettevaatlike ja ühtlaste liigutustega.

Jootmiseks mõeldud joodis peaks katma traadi pinda nii vähe kui võimalik. Ülejääk eemaldatakse kuuma jootekolbiga. Töö edenedes peaks vasktraadi punane toon muutuma hõbedaseks.

Kui tööd teha mitmesooneliste jootekolbidega, tuleks iga traat lahti keerata ja alles seejärel tinatada. Seejärel naaseb kõik algsesse asendisse.

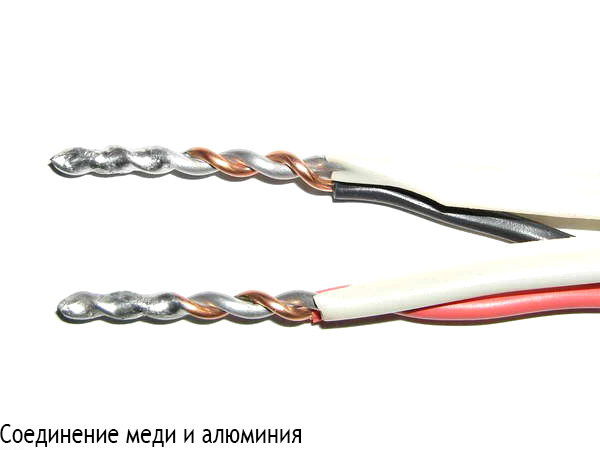

Enne elektrijuhtmete jootmist tuleb alumiiniumtraat puhastada ja seejärel eelnevalt ettevalmistatud räbusti selle pinnale ühtlaselt jaotada. Järgmisena hõõrutakse alumiiniumtraati põhjalikult väikese tinoolitükiga ja kuumutatakse gaasipõleti leegiga.Sellised manipulatsioonid võimaldavad teil oksiidkilest tõhusalt vabaneda.

Ühejuhtmeliste juhtmete ühendamise kvaliteedi tõstmiseks kasutatakse väikese suurusega tinatud juhtmete keeramist. Kõik tekkinud õõnsused täidetakse tinooliga.

Järgmine etapp on vask- ja alumiiniumjuhtmete ühendamine. Selleks taastage isolatsioonikiht. Kuivade ruumide puhul võib kasutada ainult vatiteipi.

Soovitused, ettevaatusabinõud

Peaksite tutvuma soovitustega, mis võimaldavad teil ülesandeid tõhusalt täita:

• Jootekolbi valimisel peate pöörama tähelepanu mudelitele, mis on varustatud täiendavate koonuste, nõelte ja vahetatavate otste komplektiga.
• Enne jootmise alustamist peate pöörama erilist tähelepanu otsa puhastamisele. Kui ots on liiga määrdunud, eemaldage jootekolbiga kogu mustus. Abivahendina võite kasutada puidu- või papitükke.
• Jootekolvi pikkuse muutmisel muutub ka tööriista kuumutustemperatuur.
• Tööelemendi kuumutamise ajal ei ole soovitatav jootekolbi “kuivale” jätta. Otsa tuleb regulaarselt kampoli sisse kasta.

Oluline on võtta ettevaatusabinõusid. Töötada tuleb isikukaitsevahendites: eririietus (kombinesoonid), kaitseprillid ja kindad. Ärge jätke avatud kehapiirkondi, vastasel juhul võivad tekkida tõsised põletused.
