Kuidas valida korteri või maja jaoks õige diferentsiaalmasin

Eramu või korteri elektrivõrkude ohutu korraldamise standardid näevad ette kahte tüüpi kaitse paigaldamist. Lühise ja voolukoormuse jälgimise seadmed hoiavad ära lühise. Inimeste kaitsmiseks elektrilöögi eest on paneeliga ühendatud kaitselüliti. Eksperdid ja kasutajad aitavad teil valida kaitselüliti selle omaduste põhjal ja arvutada seadme jõudlust.

Miks vahetada automaatkäigukasti?

Elektriseadmetel peab olema individuaalne kaitse. Eraldi automaatsed kaitselülitid AB ja RCD nõuavad mõõtmetega paneeli, mis pole korteri jaoks täiesti mugav. Lisaks on vaja paigaldada RCD, mille vooluväärtus on 1-2 korda suurem kui AV nimivool. Difavtomat asetatakse ainult optimaalsele vooluliinile, et vältida kogu võrgu ülekoormust ja lühiseid.

Väikeses paneelis saate paigaldada sisendisse kvaliteetse RCD ja üksikute liinide kaitsmiseks väikesed kaitselülitid.Seadmete maksumus on aga suurem kui mitmel automaatsel masinal, kuid see säästab ruumi.

Diferentsiaalkaitselüliti käivitamine on võimalik ka olukordades, kus RCD lihtsalt ei tööta.

Kuidas difavtomat töötab ja mille eest see kaitseb?

Rikkevoolu kaitselüliti eeliseks on RCD ja AV olemasolu ühes korpuses. Kaitstes juhitavat võrku ülekoormuse ja lühisvoolude eest, töötab see nagu kaitselüliti. Seade täidab RCD funktsioone lekkevoolude põhjustatud vigastuste vältimiseks ja tulekahjuohu kõrvaldamiseks.

Standardseadmete asendamine diferentsiaalmasinaga annab:

• omanike ja hoolduspersonali kaitse elektrilöögi eest;
• voolulekke vältimine;
• elektrivõrgu terviklikkus pingekõikumiste korral.

Difavtomati ühendamine nõuab maanduse korraldamist.

Kuidas valida masinat elektrijuhtmete jaoks

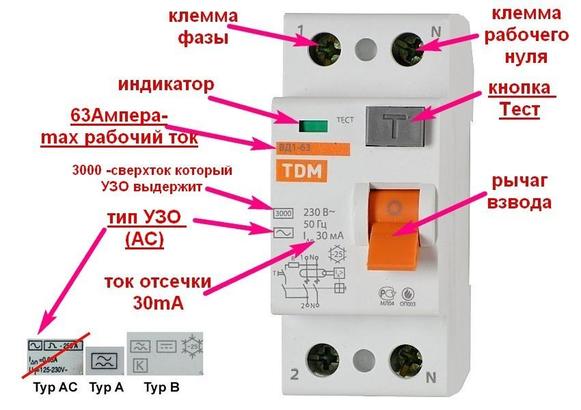

Eramu või korteri masin valitakse sõltuvalt selle omadustest. Need on märgitud seadme korpusel. Peamised nimetused hõlmavad järgmist:

• nimelühend – AVDT;
• nimivoolu parameetrid – C (aja ja voolu sõltuvus), arv (piirvool, mille väärtust ei tohi ületada);
• koduvõrgu nimipinge – 220 kuni 230 V;
• lekkevoolu parameeter - 30 mA;
• sümbol, mis kinnitab AB ja RCD funktsioonide olemasolu.

Praegused nõuded 30 mA, mille korral seade välja lülitub, on määratud PUE-s.

Optimaalne AB ja RCD funktsioonidega elektriline kaitselüliti korteripaneeli paigaldamiseks on ühefaasiline, väärtusega 220/50.Eramaja jaoks tasub osta kolmefaasiline seade väärtustega 380/3. Ostmisel tuleks tähelepanu pöörata ka teistele valikukriteeriumidele.

Lühisvool

Valgustusvõrkude jaoks tasub valida mudelid nimiväärtustega 10-30 mA. Üksikahelate jaoks sobib 10 mA masin, rühmaahelate jaoks - 30 mA. Sisendisse asetatakse seadmed nimiparameetritega 100 kuni 300 mA.

Töövool (nominaalne)

Reiting on standardnäidik, mille väärtused on 6, 10, 16, 25 ja 50 A. Töövoolu tarnimisel jääb seade sisselülitatuks. Seadme korpusel on see omadus tähistatud numbrilise indeksiga "C".

Töövool

Sõltuvalt töövoolu suurusest tarbijate ühendamisel jagunevad difavtomatid klassidesse:

• B – ülekoormus on võimalik 3-5 korda;
• C – ülekoormus esineb 5-10 korda;
• D – toide lülitatakse välja ja sisse 10-20 korda.

Väikese arvu väikese võimsusega seadmetega elektrijuhtmestik nõuab tüüpi B. Linnakorteri või maja jaoks sobivad C-tüüpi kaitselülitid. Tööstuslikes töökodades on parem paigaldada D-tüüpi seadmeid.

Selektiivsus

Sarnaselt RCD-dele töötavad automaatsed masinad selektiivsuse põhimõttel - reaktsiooniaja viivitus. Seetõttu tuleks elamukorteri optimaalsete kaitselülitite valikul lähtuda seadme võrgust lahtiühendamise selektiivsusest ja kaitsesüsteemi stabiilsuse elektrodünaamikast.

Diferentsiaalseadmetel on kaks selektiivsuse tähistust:

• S – viivitus 200 kuni 300 millisekundit;
• G – viivitus 60 kuni 80 millisekundit.

Sisenddifavtomat peaks tagama selektiivsuse vahemikus 60 kuni 50 millisekundit.

Pooluste arv

Turul on mudeleid:

• Suure jõudlusega 1-poolne, mõeldud 10 tuhandeks toiminguks. Nendega on ühendatud ainult 25 mm ristlõikega kaabel.
• 2-pooluseline - sobib kahejuhtmeliste võrkude jaoks, kaitseb liigse töövoolu ja termilise vabastuse eest. Nad töötavad rohkem kui 10 tuhat korda.
• 3-pooluseline - on nulljärjestusega ja võib töötada, kui sekundaarmähise näitudes on erinevusi. Neid eristab kõrge läbilaskevõime.
• 4-pooluseline - vajalik kolmefaasilise võrgu korraldamiseks. Varustatud 4 mooduli ja diferentsiaalkaitseplokiga.

Korteri või maja elektriliini jaoks valige 2 või 4 poolusega mudelid.

Automaatse masina tüüp

Sellest omadusest sõltub see, kuidas elektrimasin voolulekkele reageerib. Tooteid on kahte rühma:

• elektromehaaniline - vallandub lekke korral olenemata võrgupingest;
• elektrooniline - reageerin ainult võrgupinge olemasolul nullkao korral, need ei kaitse lekke eest;

Elektroonilise mudeli skeemil on pilt delta võimendiga tahvlist.

Tootja

Elektrimasina valimiseks, keskendudes omadustele või kaubamärgile, peate arvestama eluaseme tüübi ja rahaliste võimalustega:

• ajutiseks on parem valida odav automaatika - Schneider Easy9, IEK, Legrand RX3;
• Korteriks sobivad Legrand TX3 ja Schneider Merlin Gerin (DOMOVOI) ja ABB;
• Maamaja elektriliini hakkavad kaitsma ABB (DS201), Schneider Acty9, Legrand DX3.

Ostke spetsialiseeritud kauplustes, mis pakuvad tootesertifikaate.

Kaitselülitite arvutamine

Enne difavtomati ostmist on oluline see arvutada nii, et oleks tagatud õigeaegne töö ja kaitse ilma elektriseadmete rikketa.

Masina võimsuse määramine

Masina arvutamine elektrilise vastuvõtja võimsuse järgi toimub siis, kui juhtmestik kogu pikkuses on ette nähtud teatud tüüpi koormuse jaoks. Lubatud vool on sel juhul suurem kui masina nimiparameetrid.

Masina nimivõimsuse arvutamine

Arvutuste tegemise vältimiseks võite:

• Vaadake kodumasinate dokumentatsiooni.
• Vaadake üle tagapaneelil olev teave.
• Kasutage seadmete keskmiste võimsuste väärtuste tabelit.

Käivitusvõimsus võib nimivõimsusest erineda.

Nimivoolu arvutamine

Nimivoolu arvutamisel juhinduvad need traadi ristlõikest. Masina nimivool peab olema väiksem kui selle kaabli maksimaalne väärtus.

Masin valitakse juhtmete minimaalse ristlõike järgi. Näiteks 1,5 mm2 ristlõikega vaskkaabli puhul on lubatud vool 25 A. Masin, mille väärtus on 25 A, põhjustab juhtmestiku ülekuumenemist. Sellepärast:

1. Arvutatakse diferentsiaalkaitselüliti koormuste võimsus.
2. Arvutatakse kõigi tarbijate võimsus.
3. Arvutus tehakse masina arvutusvoolu valemiga I = P/U, kus P on kõigi elektritarbijate koguvõimsus U on võrgu pinge.
4. Tulemus on ümardatud.

Kui juhtmestik pole tehtud, saate arvutada kõigi võrgus olevate seadmete summa ja valida masina, mille reiting vastab arvutatud tulemusele. Traadi ristlõige tuleb valida vastavalt seadme nimiväärtusele.

Aegvoolu karakteristiku määramine

Aja-voolu karakteristikute väljendamiseks kasutatakse spetsiaalseid graafikuid. Kõver näitab masina reaktsiooni, kui vool on välja lülitatud. See indikaator on seadme reaktsiooniaja sõltuvus seda läbiva voolu tugevusest.

Kõige tavalisemad omadused on järgmised:

• B – 3 kuni 5×In;
• C – 5 kuni 10×In;
• D – 10 kuni 20×In.

Täht näitab töövoolu.

Lubamatud vead ostmisel

Kvaliteetse automaatse masina ostmiseks on oluline vältida vigu:

• Kahjustatud korpusega seadme paigaldamine - mõlgid ja praod põhjustavad sisemiste komponentide nihkumise tõttu rikkeid.
• Ebaõnnestunud test kaupluses - seadmete funktsionaalsust kontrollitakse spetsiaalsetes stendides.
• Seadme valik ei vasta skeemile - masin ei vasta tõenäolistele koormustele ja põleb lihtsalt läbi.
• Ebasobiva ristlõikega juhtmete kasutamine – võib tekkida lühise ja elektriseadmete läbipõlemise oht.

Õige diferentsiaalseadme valimiseks peate uurima märgistust, tehnilisi omadusi ja viima läbi katse otse poes.
