Kuidas ühendada pistik juhtmega: europistik ja vana pistik

Igal kaasaegsel inimesel on kodus ja tööl üle kümne elektriseadme, mis oluliselt lihtsustavad ja muudavad selle mugavamaks. Seadmete töötamiseks peavad need olema ühendatud pistikupessa. Sel eesmärgil leiutati ja valmistati mitmesuguseid elektritoodete modifikatsioone, mis tagavad pideva voolu ülekande kodumasina jõuallikatele.

Elektripistikute tüübid

Enne pistikupesa kokkupanemise väljaselgitamist peate tutvuma nende sortidega. Oma disainiomaduste poolest ei erine elektripistikud üksteisest palju. Nende peamine erinevus võib olla disainis ja struktuuris.Kõige tavalisemad sordid, mida igapäevaelus sageli paigaldatakse, on järgmised mudelid:

• ilma maanduseta;
• kokkupandavad mudelid;
• koos maandusega;
• mitteeraldatavad modifikatsioonid;
• Euroopa standard;
• tavaline tüüp.

Kokkupandavad mudelid on kõige populaarsemad tänu sellele kõrgele funktsionaalsusele ja võimalusele vajadusel elektripistikut vahetada. Mitteeraldatavatel mudelitel on valatud korpus, mistõttu pole seda võimalik lahti võtta. Remondi käigus tuleb juhtmed aluselt läbi lõigata.

Üha enam paigaldatakse Venemaa kodudesse Euroopa stiilis pistikupesasid. Usaldusväärse ühenduse ja pideva toiteallika tagamiseks on vaja vastava standardi pistikut.

Iga elektriseade kujutab endast potentsiaalset ohtu inimeste tervisele ja elule. Võimalike kahjustuste vältimiseks peavad pistikud olema varustatud maandusega, mis tagab töö ajal ohutuse.

Kuid kahvlid erinevad mitte ainult disainiomaduste poolest. Praegu toodetakse siseturul kahte tüüpi C-tüüpi juhtmetega pistikuid vastavalt GOST-ile. Iga toote lahutamatul korpusel peab olema märgistus, mis loetleb kõik tehnilised omadused - lubatud toitepinge, lubatud vool.

• C5 on Euroopa pistikute CEE 7-16 analoog, neil on ümmargune 4 mm läbimõõduga tihvt, mis tuleb alla vabade otsteni, isolatsiooni pikkus on korpusest 10 mm. Pistik on ette nähtud kuni 6 A koormusvoolu jaoks ja ei ole varustatud maanduskontaktiga.
• C6 on ka Euroopa standardi CEE 7-17 pistikute analoog, mis on varustatud ümmarguse tihvtiga läbimõõduga 4,8 mm, on modifikatsioone maanduskontaktiga ja ilma, pistik on ette nähtud voolu jaoks kuni 10 A .

Venemaal kasutatakse suurt hulka seadmeid juhtmetega, mis on varustatud kokkupandavate C1-B tüüpi pistikutega, millel on ümmargune tihvt läbimõõduga 4 mm, mis on ette nähtud koormusvooluks kuni 6 A ja puudub maanduskontakt. .

Disaini omadused

Elektripistikute disain on jagatud mitut tüüpi. Peate üksikasjalikumalt tutvuma igaühe tehniliste omaduste, eeliste ja puudustega.

Mitte-eemaldatav kahvliseade

Lahutamatute modifikatsioonide disainifunktsioonid on kõikjal ühesugused. Tihvtid paigaldatakse 19 mm vahedega plastribasse, millesse surutakse juhtmed. Varras on varustatud kahe eendiga, mille eesmärk on juhe juhtida. Möödaviik on oluline, kuna see välistab pistikujuhtme purunemise võimaluse, kui sellele on rakendatud märkimisväärset jõudu.

Traat ja tihvtid on täidetud sula plastikuga. Selle tagab korpuse kõrge tihedus, millesse on kindlalt kinnitatud toitejuhe.

Kokkupandava kolmepooluselise disainiga seade

Mitte nii kaua aega tagasi kasutati elektriseadmete ühendamiseks ainult kokkupandavaid konstruktsioone. Tänapäeval kasutavad neid veel suur hulk venelasi. Ilma sellise osata ei saa te hakkama, kui peate rikkis valumehhanismi välja vahetama. Sellise kahvli eeliseks on hooldatavus ja võimalus seda korduvalt kasutada. Seda saab ilma suurema vaevata lahti võtta ja teisele juhtmele paigaldada.

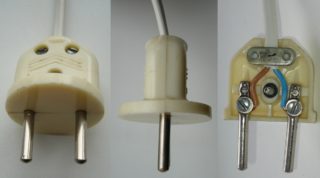

Disainseadme tüüp C1-B

See disain on selle rakendamisel uskumatult lihtne. See koosneb kahest plastkorpuse poolest, kahest messingtihvtist, kinnitusdetailidest ja kinnitusvardast.

Kokkupandava konstruktsiooni tüübi C6 disainiomadused

Disain pole ka eriti keeruline. Modifikatsioonid on saadaval maanduskontaktiga või ilma. Mõeldud kuni 220 W võimsusega seadmete käitamiseks. Tihvtid on valmistatud messingist, nende külge surutakse keermega kontaktpadjad juhtmete kruvimiseks. Tihvtid on kinnitatud pistiku aluse külge. Korpusesse saab paigaldada täiendava maanduskontakti, mis on messingriba kujuga. Samuti on olemas riba traadi turvaliseks kinnitamiseks plastiktihendiga.

Kuidas juhtme pistikut vahetada

Toitepistiku parandamine ei ole keeruline, kuid töö tegemisel on väga oluline järgida isiklikke ettevaatusabinõusid.

Kuidas lahti võtta C1-B tüüpi elektripistikut

Juhtmete otsad ühendamiseks on vaja ette valmistada. Selleks lõigatakse juhe pistikust mitte rohkem kui 5 cm kaugusele. Kui pistik kuumeneb ebausaldusväärse ühenduse tõttu üle, muutub isolatsioon nendes kohtades reeglina kõvaks ja see tuleb välja vahetada. Traadi otstesse moodustatakse rõngad. Pärast seda paigaldatakse kruvidele vedrusooned ja tasapinnalised seibid. Nüüd saab selle kujunduse kruvidesse sisestada.

Kruvi tuleb kruvida tihvti, kuni see peatub. Traat on sarnasel viisil ühendatud teise tihvtiga. Need on paigaldatud korpuses olevate väljaulatuvate osadega spetsiaalsetesse süvenditesse. Traadile asetatakse riba ja see surutakse kahe kruviga korpuse külge.Kui isolatsioon on õhuke, et vältida selle hõõrdumist kohtades, kus see konstruktsioonist väljub, on soovitatav isolatsioonikihi peale panna polüvinüülkloriidist või kummist toru.

Lõpuks ühendage korpuse pooled ja pingutage need mutri ja kruviga. Kui traadi kaks poolt ei saa tihedalt kokku puutuda, tuleb need eemale viia.

Kuidas ühendada kolmepooluseline C6 pistik juhtmega

Traadi ettevalmistamine ühendamiseks toimub samamoodi nagu eelmises jaotises. Montaažitehnoloogia on sama.

Kui komplekt ei sisalda kasvataja pistikuid, tuleb need paigaldada. Kollakasrohelist juhet saab ühendada ainult maanduskontaktiga. Reeglina asub see tihvtide kontaktpatjade vahel keskel.

Kahepooluselisel juhtmel pole maanduskontakti, seetõttu jääb see koht pistikusse vabaks.

Erinevat tüüpi elektripistikute asendamise omadused

Euroopa disaini väljavahetamine

Reeglina tekib asendamise vajadus siis, kui ühe tihvti terviklikkus on kahjustatud. Tehnoloogia on üsna lihtne:

1. Vahetamine algab vana europistiku lahtivõtmisega ja väliskesta eemaldamisega juhtmelt. Otsast eemaldatakse vähemalt 5 cm.
2. Iga traadi südamik on eemaldatud umbes 15 mm. Sellest pikkusest piisab Euroopa stiilis juhtmete ühendamiseks.
3. Kõik tühjad juhtmed lõigatakse nii, et nende pikkus ei ületaks 10 mm. Sellest piisab, et pistik ise uue vastu vahetada.
4. Usaldusväärse kontakti tagamiseks peate tangide abil juhtmete otsad painutama.
5. Järgmine samm on juhtmete õige ühendamine.Enamikul juhtmetel on kolm juhet. Pruun – faas, kollane või roheline – jahvatatud, sinine – null.
6. Pistiku kõikumise vältimiseks tuleb see kindlalt kinnitada, kinnitades traati plastikust hüppajaga.
7. Viimane etapp on töömehhanismi kokkupanek ja selle funktsionaalsuse kontrollimine.

Eurokahvli disain on üsna lihtne, kuid tööde tegemisel tuleb olla ettevaatlik.

Vana nõukogude stiilis elektripistiku vahetus

Vana elektripistik on eelmise analoogiga võrreldes veelgi lihtsama disainiga. Asendusalgoritm on sel juhul veidi erinev. Peamised sammud, mis asendavad:

1. Vana hoone demonteeritakse ja demonteeritakse.
2. Nagu eelmisel juhul, on juhtmed paljastatud. Otsad on kärbitud 15 mm-ni.
3. Sellisel juhul pole maandust, seega peate ühendama ainult kaks juhtmest. Ühendamisel on oluline pöörata tähelepanu polaarsusele.

Viimane etapp on valmis elektripistiku kokkupanek.

Pistikute vahetamine

Pistik on elektripistik, mis tagab pistikühenduse. Selle abil saate kiiresti ühendada ja lahti ühendada elektriseadme erinevate pistikukontaktide abil.

Pistikukonstruktsiooni vahetamiseks vajate järgmisi töövahendeid: väikeseid Phillipsi ja lamepeaga kruvikeerajaid, eemaldajat, käsitöönuga ja uut pistikut. Asendustehnoloogia on järgmine:

1. Keerake lahti kruvi, mille ülesandeks oli tagada mehhanismi poolte usaldusväärne ühendus, ja võtke see lahti.
2. Eemaldage eemaldaja abil umbes 5 cm kaabli ülemisest ümbrisest. Kui pistik on varustatud kaitsmega, peate selle õigesti valima, näiteks punase kolmeamprise võimsusega 720–3000 vatti.
3. Traadi otstest eemaldatakse umbes 12-15 mm punutist. Juhtmeid keeratakse sõrmedega, et ots oleks korralik ja sile. Pistik on lahti ühendatud ja kaabel on sellesse sisestatud. Viimase ots on kindlalt kinnitatud plastikklambri abil.

Enamik pistiku modifikatsioone on varustatud spetsiaalsete metallist pistikupesadega, millesse tuleb sisestada traadi tühi ots. See on pingutatud minikruviga.

Kahvli kohandamine

Üsna sageli leidub elektriseadmeid, mille pistikud kodupistikupesadesse ei sobi. Sellisel juhul on probleemile ainult üks lahendus - seadme ühendamine spetsiaalse adapteri kaudu - adapter.

Kolmepooluselise konstruktsioonitüübi IEC 60906-1 kohandamine

Selle konfiguratsiooni tihvtide vaheline kaugus on 19 mm, iga tihvti läbimõõt on 4 mm, nagu C5 tüüpi. Kuid erinevalt viimasest on need varustatud täiendava maandustihvtiga, mis ei võimalda pistikut pistikupessa sisestada.

Probleemi lahendamiseks kinnitatakse konstruktsioon kruustangiga ja ettevaatlikult, et mitte kahjustada vajalikke tihvte, lõigatakse kolmas rauasaega maha. Maandustihvti puudumine võimaldab teil seadme hõlpsalt pistikupessa ühendada.

Inglise mudeli BS 13-63 kohandamine

Sellistel europistikutel on samuti kolm tihvti, kuid need on lameda kujuga. Kaks neist asuvad samal horisontaaljoonel, need on mõeldud toitepinge andmiseks ja kolmas on õigeks ühendamiseks ja maandamiseks.

Iga tihvti laius on 6,5 mm. Sisetasandite vahe on 16 mm, nagu tüübi C5 puhul. Mehhanismi kasutatavaks muutmiseks peate tihvtide laiust 2,5 mm võrra vähendama ja maapinna eemaldama.Ülejääk eemaldatakse rauasaega ja selle abil lihvitakse ülejäänud tihvtid maha. Siinkohal kohanemine lõpeb, pistikut saab kodus kasutada.
