Elektripaigaldustoodete arendajad laiendavad pidevalt oma funktsionaalsust, mis on seletatav suurenenud nõudmistega nendele seadmetele. Selle trendi kinnituseks on kolme- või kolmerühmaline lüliti. Enne selle ostmist ja ühendamist on oluline mõista toote disaini ja ruumis paigaldamise funktsioone.
Eesmärk, disaini omadused ja eelised
Esmapilgul ei erine seda tüüpi lülitid tüüpilistest seadmetest, millel on üks või kaks klahvi. Seadme disainis on eristatavad kolm ühte korpusesse kombineeritud selja vastas asetsevat nuppu. Selle peamine erinevus lihtsaimatest lülititest on võimalus lülitada ühest pääsupunktist korraga 3 valgustusseadmete rühma. Kolme eraldi võtmega lülitid paigaldatakse tavaliselt keeruka konfiguratsiooniga ruumidesse:
- kombineeritud sanitaartehnilised sõlmed;
- märkimisväärse pikkusega läbipääsukoridorid;
- elutoad koos köögipindadega.
Lisaks kasutatakse mitme käega lühtrite juhtimiseks sageli 3-klahvi tüüpi lüliteid.
Kombineeritud illuminaatorites lülitatakse nende abil pirnid sisse etapiviisiliselt, kusjuures esmalt süttib üks neist ja seejärel ülejäänud kaks.
Kolme võtmega lülitite disain on äärmiselt lihtne. Konstruktsioon sisaldab kolme sisseehitatud mehhanismi, millele on kinnitatud võtmed, ja korpuse raami, millel asub juhtmete ühendamiseks mõeldud klemmidega täitevosa.
Kaasaegsete kolme võtmega lülitite eelised on järgmised:
- tõhusus - kolme seadme asemel kasutatakse ühte;
- paigaldustoimingute kulude vähendamine;
- kombineeritud valguse juhtimise võimalus.
Seadme kolmele klahvile paigaldamise lihtsus on seletatav ühe istme ettevalmistamise ja sellega kaabli ühendamise kulude vähenemisega.
Lülitusseadmete peamised tüübid
Lülitusmehhanismi tüübi järgi jagunevad kolmiklülitid tavapärasteks võtmetoodeteks ja puutetundlikeks seadmeteks. Esimesed käivituvad ühe klahvi vajutamisel ja teised puutepaneeli puudutamisel teatud punktis. Mõned seadmete mudelid on varustatud seadmega valgustuse sujuvaks reguleerimiseks kuni valguse täieliku väljalülitamiseni (dimmerid).
Sõltuvalt kinnitusviisist on kolmiklülitid kolme tüüpi:
- välispaigaldamiseks;
- varjatud paigutamiseks seinanišši;
- kombineeritud tooted kombineerituna pistikupesaga.
Kombineeritud 3-klahvilise lüliti paigaldamine on õigustatud juhtudel, kui ruumis on avatud elektrijuhtmestik.Seda tüüpi paigaldamise raskus seisneb vajaduses ühendada väljalaskeavaga eraldi nulljuhe.
Seal on juhtmevaba disainiga kolmekordsed lülitid, mida saab paigaldada igasse mugavasse kohta. Samuti on olemas lambipirni või miniatuurse LED-iga varustatud lülitusseadmed, mis võimaldavad korraldada juhtpaneeli valgustust. Nende kasutamine on soovitav juhtudel, kui sageli on vaja valgustus sisse lülitada täielikus pimeduses.
Valiku kriteeriumid
Peamised kriteeriumid õige kolmekordse seadme valimisel on järgmised:
- lülitusmehhanismi tööga ei tohiks kaasneda ummistused või ummistused;
- soovitud toode valitakse välja tingimusel, et selle korpusel ei ole selgelt nähtavaid defekte;
- Seadme vannituppa paigaldamiseks vajate lülitit, millel on kõrge niiskuskaitse tase.
Ostetavaid tooteid uurides tuleks veenduda, et iga klahvi vajutamisega kaasneks iseloomulik klõps. Selle olemasolu on mehhanismi töökindluse parim kinnitus.
Veekindla disainiga proovid on varustatud täiendava kummist või plastikust kestaga, mis kaitseb siseruume vee sissepääsu eest. Edasise paigaldamise hõlbustamiseks on soovitatav valida lüliti, mille lülitusmehhanismil on kruvi- või klambritüüpi klemmid.
Ühendusskeem

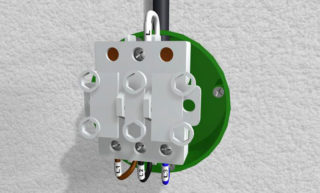

Enne kolme võtmega lüliti ühendamist peate selle osadeks lahti võtma. Selleks eemaldage esmalt lamepeaga kruvikeerajaga kõik kolm võtit ja seejärel eemaldage dekoratiivraam.Pärast seda avaneb juurdepääs klemmidele, millega soovite faasijuhtmeid ühendada. Enne töö alustamist on oluline otsustada vooluring, millega ostetud seade peaks olema ühendatud. Selle valimisel on võimalikud järgmised valikud:
- Kasutaja loodab lühtris kolm lambipirni järk-järgult sisse lülitada. Ümberlülitamiseks on plaanis kasutada jaotuskarpi.
- Sama efekti saavutamiseks eeldatakse juhtmete otsest ühendamist. Vooder läheb otse lambi kontaktidele.
Kõigi nende juhtumite ühendusskeemil on oma omadused.
Kolme lambipirni ühendamine läbi harukarbi
Kolm lüliti ülemistest klemmidest võetud faasijuhet asetatakse kaablikanalisse harukarbi suunas. See ühendab need lahti ja loob seejärel haru lühtri poole. Iga toiteriba on lülitatud nii, et selle kaudu antakse pinge eraldi lambipirnile. Sel juhul on võimalik lampe sisse lülitada järk-järgult - üksteise järel, kuni saavutatakse maksimaalne valgustus.
Selline lähenemine on mugav, sest kui on vaja vooluringi reguleerida, piisab ühenduse vahetamisest kastis ilma lühtrit ennast puudutamata.
Otsene ühendus
Kasutaja säästab tarbekaupadelt ja suurendab töökindlust. Elektrotehnika põhireegel on: mida vähem kontakte, seda usaldusväärsem on vooluahel.
Kolm lüliti klemmidest ulatuvat latti asetatakse kaabelkanalisse otse lühtrisse. Illuminaatori sees lülitatakse need vastavalt juhtmete värvimärgistusele.Kui see pole saadaval, peate kasutama režiimis "Dial" sisse lülitatud multimeetrit. Selle abiga määratakse südamikud, mis on ühendatud kõigi kolme hoidiku metallist alusega: see on nullkontakt. Ülejäänud kolm juhti on ühendatud lambipesade kontaktikohtadega: need on faasiühendused. Pärast märgistamist ühendatakse kõik juhtmed miniadapterite kaudu vastavate lülitist eemaldatud siinidega. Nende sisselülitamise järjekord ei oma tähtsust, kuna lambipirnid lülituvad tavaliselt sisse juhuslikus järjekorras.
Nulljuhtmed on keerutatud, hästi joodetud ja adapteri abil ühendatud nullsiiniga, mis juhitakse laes oleva augu kaudu välja.
Kombineeritud mudelite paigaldamise omadused
Kombineeritud toodete ühendusskeem erineb juba käsitletud valikutest. Selle eripäraks on vajadus nullbussiliini järele, mis on paigutatud jaotuskarbist vastava pistikupesa terminali. Väliselt tundub, et kombineeritud seadmest tuleb kaks kaablit: üks neist annab harukarbist "null" ja teine viib selle poole kolm faasijuhti.
Kolme võtmega lülitilt oodatud efekti saavutamiseks peab esineja järgima selle ühendamise reegleid. Ainult sel juhul on võimalik realiseerida kõik lülitusseadme võimalused.
