Kuidas ühendada läbipääsulüliti kolme punktiga

Pikkades koridorides või koridorides paigaldatakse sageli läbipääsulüliti - 3-punktiline ühendusskeem tagab elektriahela sektsioonide samaväärsuse. Kasutaja saab vajutada mis tahes klahvi, mis lülitab valguse sisse või välja.

Läbipääsulülitite disain ja omadused

Väline läbilaskeseade ei erine tavalisest. Erinevust on märgata vaid toodet altpoolt uurides – tootjad panevad korpusele horisontaalselt allapoole suunatud kolmnurgad.

Teine erinevus on 3 vaskkontaktidega klemmi. Üks asub ülal ja kaks allpool. Samuti lülitatakse läbilaskeseade läbi kolmetuumalise VVG-ng või NYM kaabli, mille ristlõige on 1,5 mm2.

Olenevalt nuppude arvust on kahe-, ühe- ja kolmeklahvilised modifikatsioonid.

Võrreldes klassikaliste kahepooluseliste mudelitega peate adapteri ühendama vastavalt järgmisele põhimõttele:

• lülitite jadaühendus;
• faas ei avane, vaid lülitub teisele reale;
• Väljundkontakte on rohkem kui sisendkontakte.

Lülitite paarispostid asuvad üksteise vastas.

Valiku nüansid

Enne läbipääsulüliti ostmist peate arvestama:

• Paigaldusmeetod sõltub juhtmestiku tüübist. Ülekatted paigaldatakse pinnale isekeermestavate tüüblite abil. Sisseehitatud - pistikupesa karbid vahejalgadel.
• Kaitseaste - mudelid IP03 sobivad magamistuppa või koridori, vannituppa - IP04-IP05, tänavale - IP55.
• Kontaktklemmide tüüp. Surveplaatidega kruvid on töökindlad. Kruvideta vedrusid on lihtsam paigaldada.
• Kasutatakse klemmide märgistusi - N (null), L (faas) ja maandus (maandus). Tähed I ja O näitavad nuppude asukohta sisse- ja väljalülitamisel.

Vastavalt juhtimistüübile võivad adapterid olla klaviatuuri-, puute- või kaugjuhtimispuldiga.

Skeemi rakendamine

Läbilaskemudelid on mõeldud valgustusseadmete pinge andmise või eemaldamise mugavuseks ruumi erinevatest otstest. Kõige sagedamini kasutatakse seda skeemi:

• Pikas koridoris, kus on väljapääsud erinevatest tubadest. Väljapääsu juures on üks lüliti, keskel teine ​​ja lõpus kolmas.
• Maa- ja eramajade, suvilate hoovides. Majast ja kõrvalhoonetest väljapääsu juurde on paigaldatud lülitusseadmed.
• Kolmekorruselistes kortermajades. Selle sisselülitamiseks asetatakse alumisele korrusele seade. Teisel ja kolmandal korrusel saab valgustuse välja lülitada.
• Mitme voodiga lastetoas. Lahendus näeb ette ühe seadme sissepääsu juures ja kaks magamiskohtade kõrval.
• Treppide lennud ja suvilate maandumised linnast väljas.Üks seade on paigaldatud trepi algusesse, väljalülitamine toimub teiselt korruselt või pööningu lähedalt.

Läbipääsulülitit kasutades on tagatud energiasääst.

Läbipääsulüliti ühendamine 3 kohast

Kolme seadmega vooluringi ühendamiseks vajab iga punkt oma lülitit, mis rakendab valgustuse juhtimist. Kolme kohaga läbipääsulüliti vooluring näeb ette 4 kontaktiga läbipääsulüliti paigaldamise keskele. Äärmuslikud sõlmed töötavad kahes punktis, sõltuvalt läbipääsu asendist. Tuli ei sütti kahe äärmise lüliti erinevas asendis.

Läbipääsuseade suunab faasi ümber sisendlüliti ülaosas olevast kontaktist väljundlüliti alumisse kontakti:

1. Nupud on suunatud alla – valgustus ei ole aktiivne. Vajutame lülitit nr 1 - faas saadetakse läbi ahela mööda ühte joont, tuli süttib.
2. Tule kustutamine lülitist nr 2. Nupp vajutatakse üles. Liin avaneb ja sisendis pole faasi.
3. Lülitusnupp nr 3 on ülaosas. Ahel sulgub ja tuled süttivad. Selle keelamiseks peate muutma lüliti asendit.

Selle skeemi eripära on see, et kõik toimingud tehakse ainult faasi lõpus, mis takistab lühiseid. Süsteem paigaldatakse jaotuskarbist või lülituskaablite otseühenduse teel.

Otseühendus aitab traati säästa.

Mida on vaja ülesande täitmiseks

Ise elektripaigaldustöid tehes tasub soetada:

• jaotuskast;
• Valgusallikas;
• 2 läbipääsulülitit;
• 1 ristlüliti;
• 3 pistikupesa;
• 2, 3 ja 4 südamikuga kaabel;
• iseklambrid klemmiplokid;
• marker;
• värviline elektrilint või termokahanev.

Ülesande täitmiseks vajate külglõikureid, kruvikeerajaid, nuga isolatsiooni eemaldamiseks südamikest, multimeetrit ja skoorimisseadet.

Ristühenduse põhimõte

3-kohalise valgustuse ühendusahela jaoks kasutatakse sageli ristlülitit. Välimuselt näeb see välja ühe võtmega seade, kuid sees on 4 terminali. Seadet nimetatakse ristmikseadmeks, kuna see lülitab kahte elektriliini.

Lahtilüliti tagab lülitite nr 1 ja nr 2 üheaegse lahtiühendamise. Sõlmede ühendamine toimub samuti sünkroonselt. Tuli süttib ja kustub, kui kontaktid liiguvad.

Suurema arvu punktide korraldamisel muutub jaotuskarbi sees olevate osade ühendamise protsess keerulisemaks.

Paigaldustööd

Valgustussüsteemi paigaldamine toimub järgmise algoritmi järgi:

1. Otsige adapterilt ühist terminalipunkti.
2. Ühendus esimese lülitiga faasijaotuskarbi kõrval.
3. Faasi kinnitamine ühisesse klemmi oranži või punase kaabliga.
4. Ülejäänud 2 juhtme ühendamine läbilaskeseadme sisemiste väljundklemmide juures.
5. Visake juhtmed ja kinnitusdetailid teisele lülitile vastavalt värvimärgisele.
6. Oranži/punase juhtme ühendamine lülitist nr 2 lambipirni faasiga karbi sees.
7. Ühendus jaotuskarbi sees vastavalt 2 vaba juhtme värvitähistusele lüliti nr 1 südamikuga.

Lõpus on null ja maandus ühendatud kasti sees sarnaste juhtmetega, mis on ühendatud valgustusseadmega.

Kahe võtmega

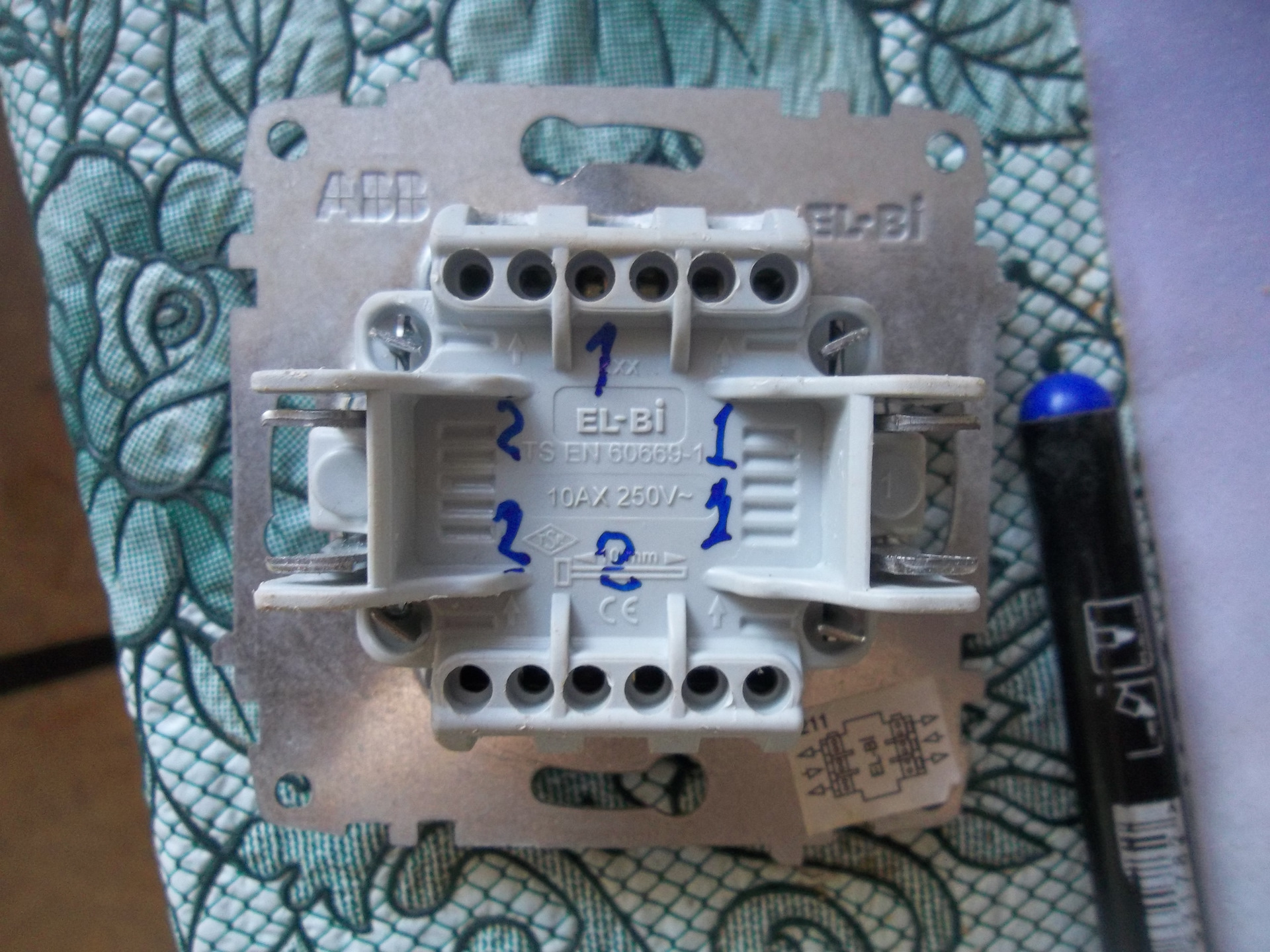

Valgusallikate töö juhtimiseks kahest punktist kasutatakse kahe võtmega 6 kontaktiga pistikut.Läbipääsulüliti paigaldamine toimub järgmiselt:

1. Ühiste kontaktide tuvastamine.
2. Faasijuhtme toide lülitite nr 1 ja nr 2 sisendisse.
3. Ülejäänud sisendite ühendamine lülitiga lampide nr 1 ja nr 2 otstega.
4. Lampide vabade otste ühendamine nullkaabliga.
5. Lüliti nr 1 2 väljundi ühendamine lüliti nr 2 väljunditega.
6. Ülejäänud väljundite sarnane kinnitus.

Kahe kahe võtmega lüliti kasutamisel suureneb juhtmete pikkus.

Kolme võtmega

Kolme võtmega seade on ühenduse tüübilt sarnane kahe võtmega seadmega. Erinevus seisneb selles, et peate lisama neljanda juhtme. Üks kaabel viib faasi lülitini, kolm kaablit saadavad selle koormusele. Paigaldamine toimub järgmiselt:

1. Otsige kontaktploki külgmistelt osadelt faasijuhtmete ühendamise klemmid.
2. Ühendage faasikaabel nr 1 ühe klemmi küljelt.
3. Ühendage ülejäänud kolm faasijuhet kolme klemmiga.
4. Faas nr 1 sisestatakse jaotuskasti ja ühendatakse lülitini viiva kaablijuhtmega.
5. Sisendis on faas ühendatud alumise sisendkontaktiga.
6. Ülaosas oleva lüliti kolmest väljundkontaktist võetakse kolm faasikaablit jaotuskasti ja ühendatakse lakke viivate juhtmetega.
7. Laes visatakse faasijuhtmed lampide klemmidele.

Null tuleb sisestada jaotuskasti ja ühendada lakke suunatud juhtmega. Seal tuleb null ühendada lambi klemmide sinise punktiga, et moodustada ühine klemm.

Ühenduse vead

Iseseisva ümberlülitamise ajal teevad algajad elektrikud ja isetegijad sageli mitmeid vigu:

1. Vale faasiühendus nulliga. Läbipääsulüliti katkestab ainult faasi.Vale vooluring, mis ei mõjuta 3 kohast juhitava läbipääsulüliti juhtmeid, parandatakse juhtmete ühendamisega harukarbis.
2. Faasi ja nulljärjestuse rikkumine. Probleemist annavad märku lülitid, mis ühes asendis ei tööta.
3. Kahe võtmega lüliti on õigesti paigaldatud, kuid ei tööta. Kogemata osteti tavaline lüliti, mis kviitungi olemasolul poes välja vahetatakse.
4. Liini ühendamine vale ristlõikega juhtmega. Neljanda kaabli südamiku läbimõõt on 1/3 võrra väiksem kui teistel. See ei ole ühendatud faasiga, vaid ainult maandusahelaga.
5. Paralleelühendus. Vahejuhtimise korraldamisel kasutatakse ainult järjestikust ahelat sama faasi läbimisega.

Ühendusreeglite rikkumisel tekib lambipirni vahetamisel elektrilöögi oht ja võib tekkida lüliti lühis. Ka juhtmestik põleb läbi ja pistik läheb katki.

Läbipääsulülitite puudused

Läbipääsulülitiga elektriliini korraldamisel on mitmeid puudusi:

• varjatud juhtmestiku seina lõikamiseks kulutatud aeg ja jõud;
• liikumisanduritega mudelite kaugjuhtimispuldi ühendamise vajadus tavalise võtmega;
• korteri kahjumlikkus kaablisoonte ja DIN-liistu paigaldamise tõttu;
• raskused terminalide tuvastamisel;
• "ON" ja "OFF" positsioonide selguse puudumine.

Eksperdid märgivad, et seadmed sobivad pigem maamajadesse, suvilatesse ja erasektorisse kui korterisse.

Läbipääsulülitit on mugav kasutada ruumides, kus on mitu valgustite rühma. Seade tagab mugava valguse juhtimise ja inimeste turvalise liikumise.Praegu ei ole kolmest kohast juhitav läbipääsuvalguslüliti vooluring elamu planeeringuga seotud.
