Turg on üleküllastunud pingealaldite rohkusest, mida esindavad kümned ülemaailmsed kaubamärgid. Igaüks neist erineb toiteallika tüübi, funktsionaalsuse ja stabiliseerimispõhimõtte poolest. Seadmete mitmekesisuse tõttu ei tea kasutajad, millist mudelit valida. Kõige tõhusam on inverteri pinge stabilisaator, mida rahvasuus nimetatakse topeltkonversiooni normaliseerijaks.
Sisemine struktuur
Inverteri stabilisaator on automaatne liinipinge regulaator, mis on võimeline edastama voolu samal sagedusel ja konstantsel pingel, mille kõrvalekalle normaliseeritud väärtusest ei ületa 0,5%.
Inverter-tüüpi alaldeid peetakse mingil põhjusel turu parimateks. Neid eristatakse nende tööpõhimõtte poolest, mis põhinevad elektroonilistel normaliseerijatest erineval struktuuril. Väljundpinge näitab alati sama väärtust.
Klassikaline inverter koosneb järgmistest elementidest:
- sisendfiltrid - tähistus VX;
- alaldi ja võimsusteguri korrektor – V ja KKM;
- kondensaatoriplokk - VIP;
- seadmed alalispinge muundamiseks vahelduvpingeks - INV;
- mikrokontroller - MK.
Mõned selle vooluahela elemendid, nagu alaldi ja voolumuundur, kehtivad ka IGBT-transistoride rühmal põhinevate stabilisaatorite suhtes. Nende struktuuri on integreeritud isoleeritud väravaga bipolaarsed transistorid. Teine omadus on Mosfeti mudeli metalloksiidjuhi olemasolu.
Toimimispõhimõte
Töötamise ajal täidab topeltalaldi ainult 2 põhifunktsiooni:
- muundab vahelduvvoolu alalisvooluks;
- teine funktsioon on vastupidine - muudab alalisvoolu vahelduvvooluks.
Esimene tööetapp sisaldab selliseid seadmeid nagu toiteindikaatori korrektor ja otsealaldi. Lihtsamalt öeldes on vahelduvvool ebastabiilne ja siseneb seadmesse läbi filtri, mis alaldab seda ja muudab selle konstantseks. Sagedusi saab ka filtreerida. Pärast selliseid manipuleerimisi omandab vool peaaegu täiusliku sinusoidi kuju.
Eeliseks on see, et sellises olukorras suurenevad võimsusnäitajad märkimisväärselt. Võimsuse suurendamise suhe jõuab sõna otseses mõttes 1,0-ni. Pärast filtri läbimist koguneb vool kondensaatoriplokki - sekundaarsesse toiteallikasse.
Edasi toimivad inverteri normalisaatorid järgmisel põhimõttel: alaldatud ja muundatud alalisvool liigub inverterisse, mille ülesanne on muuta see vahelduvvooluks ja moodustada sama sinusoid.Inverteri mõjul omandab vahelduvvool pinge 220 V ja sageduse 50 Hz.
Inverteri stabilisaatorite omadused
Kodu inverteri pingestabilisaatorid erinevad oluliselt elektromehaanilistest ja relee tüüpi alalditest. Peamine erinevus on automaatse trafo puudumine. Topeltkonversiooni protseduuri saab võrrelda ka teist tüüpi normalisaatorite trafo mähiste ümberlülitamisega. Kaheetapiline teisendusprotsess on palju tõhusam, mistõttu peetakse invertereid teiste seadmete seas täiustatud seadmeteks.
Iga pinge tõus, mis on tõenäoline normaliseerija sisendis, on tasandatud kondensaatoriga. Energia salvestatakse selles komponendis ja edastatakse seejärel vahelduvvoolu kujul.
Eelised
Inverteri stabilisaatoril on võrreldes teist tüüpi seadmetega palju eeliseid. Peamised:
- töö laias sisendpinge vahemikus – 115-300 V;
- Pidevalt hoitakse pinge stabiilsust;
- vaikne töö;
- inverterseadmete mõõtmed ja kaal on oluliselt väiksemad, mida soodustab automaattrafo puudumine;
- seade filtreerib kõrgsageduslikud kiirgused ja kõik häired;
- kõrge efektiivsus - alates 90%;
- sisend- ja väljundvoolu reguleerimise kiirus.
Stabilisaatori eelised on väga olulised. Teist tüüpi seadmetes on neid kõiki lihtsalt võimatu kohata.
Puudused
Vaatamata paljudele eelistele on isegi ühefaasilisel stabilisaatoril oma puudused. Peamine on kõrge hind. Teine puudus on see, et inverterseadmed vähendavad sisendpinge vahemikku.Mida suurem on normaliseerija kaudu võrku ühendatud seadmete võimsus, seda väiksemaks see vahemik muutub.
kasutustingimused
Inverter-tüüpi alaldid on töös üsna tagasihoidlikud. See väljendub kõige paremini sellistes omadustes nagu vastupidavus ümbritseva õhu temperatuurile ja kõrgele niiskusele. Peaaegu kõik nende seadmete mudelid töötavad probleemideta temperatuuritingimustes alates -40/+40 kraadi. Maksimaalne niiskuskindlus on 95%.
Kui aga stabilisaator on sisse lülitatud, ei tohiks sellega kokku puutuda vesi ja erinevat tüüpi määrdeained. Nende otsene tungimine seadmesse muudab selle kasutuskõlbmatuks. Isegi väikseim kondensatsioon sees võib alaldit kahjustada.

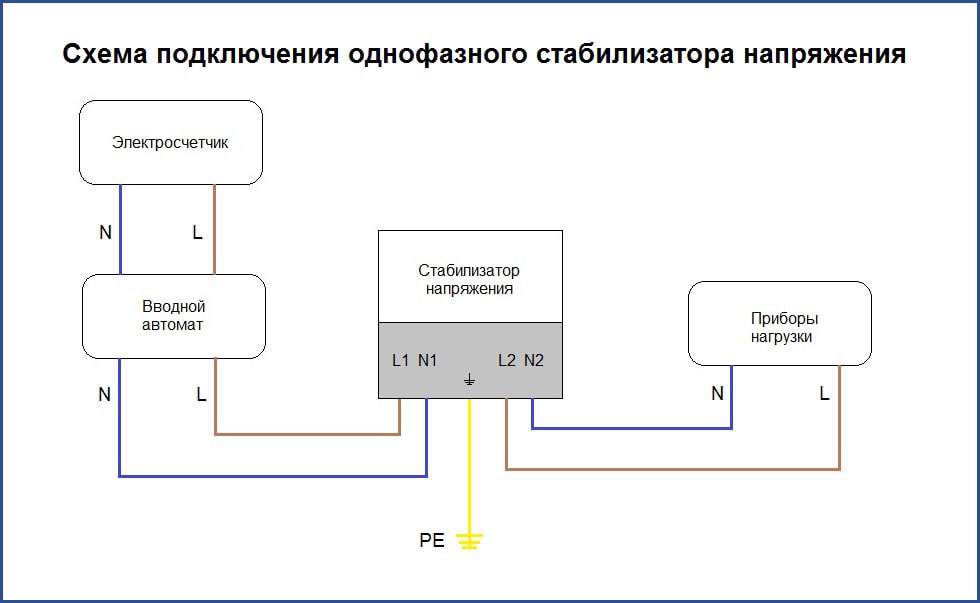

Ühenduse omadused
Enne seadme ühendamist peate kogu koduvõrgu toite välja lülitama. Alaldi saab ühendada kas konkreetsete seadmete ette või kohe pärast arvestit.
Paljud inverterimudelid on võrku ühendatud terminalide kaudu. Esiteks on ühendatud sisendjuhtmestik, mis annab voolu. Selleks peate toitepaneelil määrama, milline kaabel on "null" ja milline "faas". Ärge unustage ka maandust.
"Faasi" traat on ühendatud klemmiga - tähistatud L või L1. Nulliga juhe on ühendatud nullklemmiga. Sisendjuhtmestiku ristlõige ei tohi olla väiksem kui 2,5 mm.
Valiku kriteeriumid
Inverter-tüüpi alaldi valimisel peaksite juhinduma järgmistest omadustest:
- seadme võimsus;
- lubatud koormustase;
- pinge ühtlustamise kiirus;
- väljundpinge lainekuju;
- määratud parameetrite täpsus;
- lubatud kõikumiste väärtus;
- töötingimused.
Võimsus on stabilisaatori valimisel kõige olulisem kriteerium. Need seadme omadused valitakse vastavalt sellele, kui palju tarbijaid sellega ühendatakse - üks korter või kogu kortermaja.
On vaja hoolikalt arvutada kogu alaldi potentsiaalne koormus. Saadud väärtusele lisage 25% reservvõimsusest, et seade ei kogeks maksimaalset koormust.
Kahekordse konversiooniga inverteri stabilisaatorid
- Seadmed muudavad alalispinge vahelduvpingeks. Nende tootmiseks kasutatakse IGBT või Mosfet pooljuhtelemente, mis paigaldatakse radiaatoritele.
- Alaldit saab juhtida PWM-kontrolleri abil.
- Topeltkonversiooniseadmetel on hea kaitsetase võrgupinge oluliste ülepingete eest.
- Seadme funktsioone juhib spetsiaalne mikrokontroller.
- Stabilisaator on varustatud kvartsostsillaatoriga, mis tagab kvaliteetse väljundvoolu.
Tänu uutele tehnilistele lahendustele võimaldavad koduinverterid saada nimiväärtusega väljundpinget, mille maksimaalne hälve ei ületa 1%. Inverter-tüüpi stabilisaatorid on ainus seade, mis kontrollib rangelt sagedusindikaatorit.
